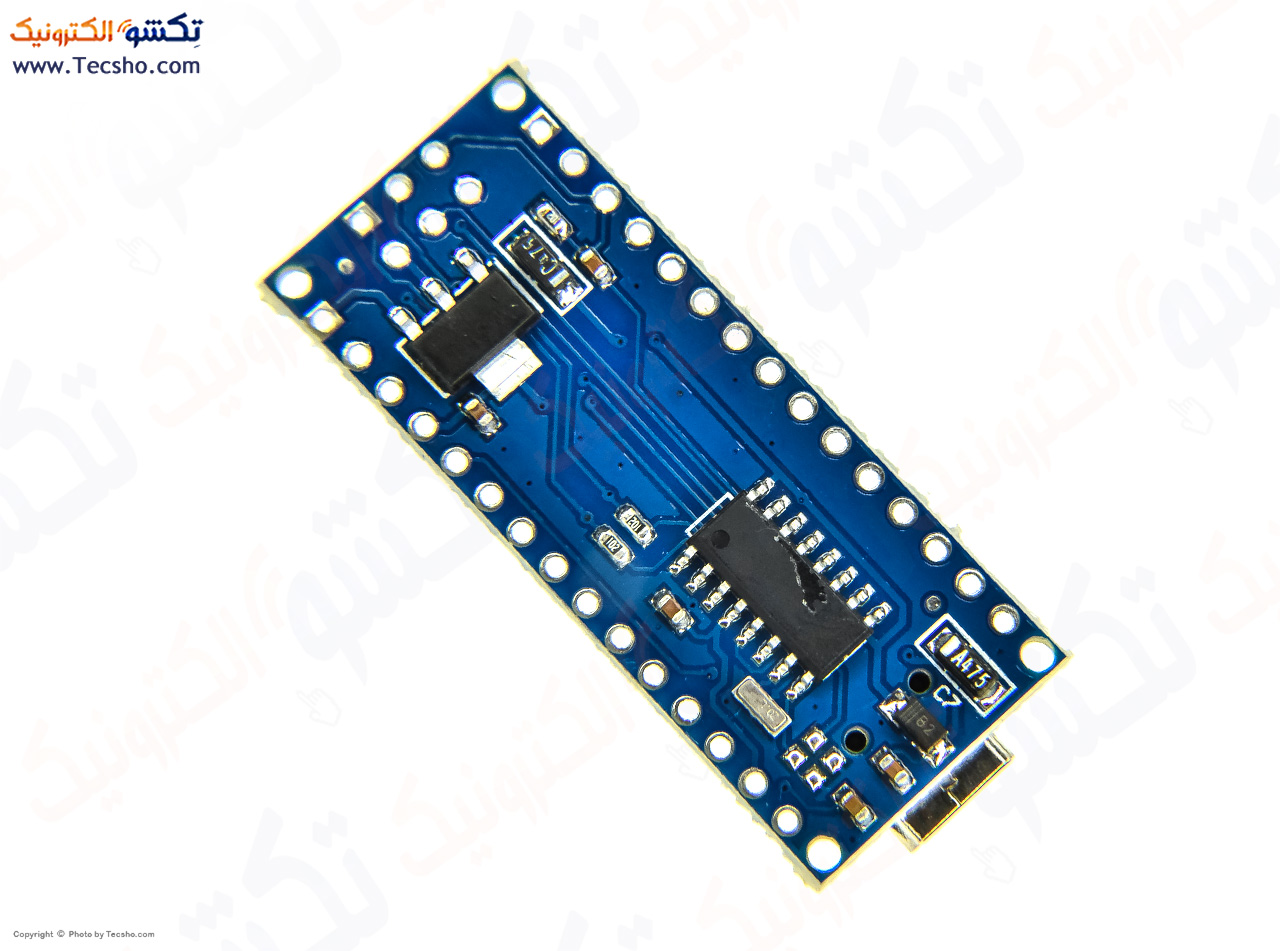

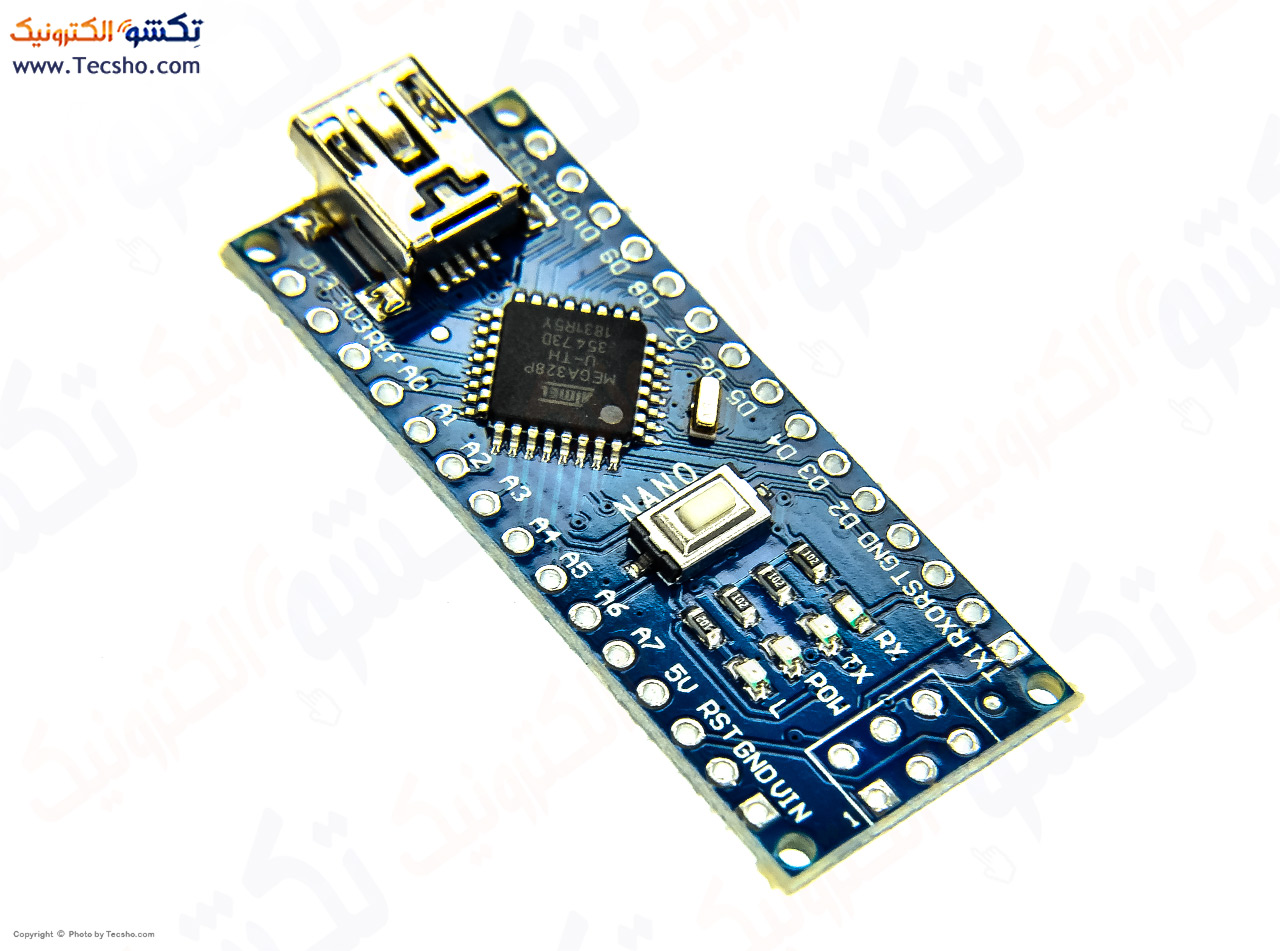

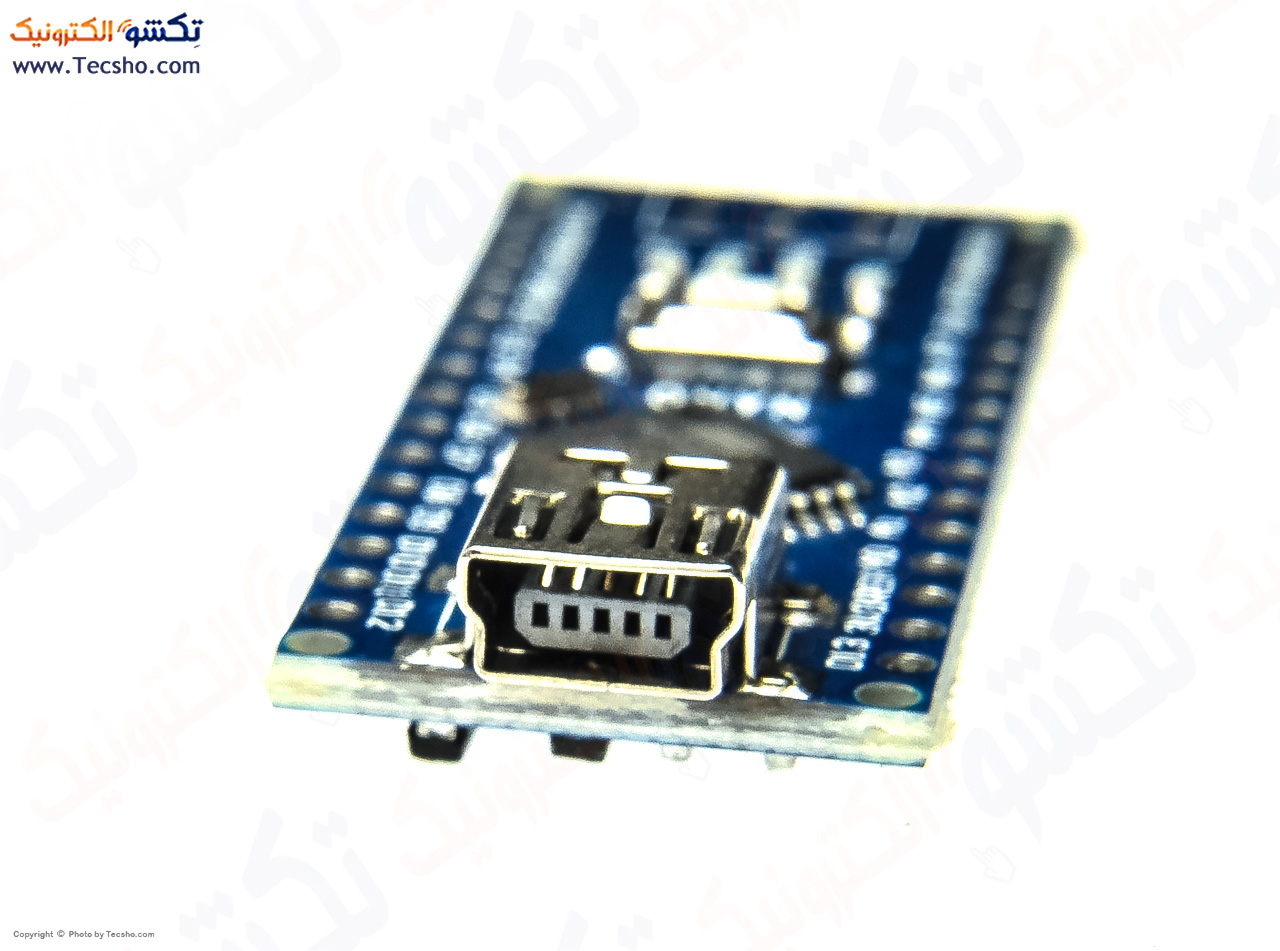

مشخصات برد آردوینو نانو مدل CH340
ماژول آردوینو نانو مانند مدل های قبلی آن، اما به جای استفاده از تراشه FT232 از تراشه CH340 استفاده شده است. مدل نانو این برد به دلیل استفاده از قطعات اس ام دی، وزن کم، ابعاد کوچک و قیمت ارزان در بسیاری از پروژه ها و برد های الکترونیکی از آن استفاده می شود.
مشخصات
میکروکنترلر: ATmega328
تراشه: CH340
ولتاژ کاری: 5 ولت DC
ولتاژ ورودی: 7 الی 12 ولت
تعداد پین ورودی آنالوگ: 8
تعداد پین ورودی و خروجی دیجیتال PWM: 6
تعداد پین ورودی و خروجی یجیتالل: 14
سرعت کلاک: 16 مگا هرتز
جریان DC هر پین ورودی و خروجی: 40 میلی آمپر
حافظه SRAM: 2 کیلو بایت
حافظه FLASH: 32 کیلو بایت
حافظه EEROM: 1 کیلو بایت
ابعاد: 18*45 میلی متر
مزایا
ابعاد کوچک : آردوینو نانو به راحتی در پروژه های کوچک و محدود جا می شود
قیمت مقرون به صرفه : هزینه آن نسبت به سایر بوردهای آردوینو پایین تر است
کاربرد آسان : محیط برنامه نویسی آردوینو IDE کار با این بورد را بسیار ساده کرده است
تعداد پین های ورودی و خروجی : بورد نانو معمولا دارای 14 پین دیجیتال و 8 پین آنالوگ است که امکان اتصال سنسورها و عملگرهای مختلف را فراهم می کند
پشتیبانی از USB : ارتباط ساده با کامپیوتر برای برنامه ریزی و تغذیه بورد
ویژگی ها
میکروکنترلر : ATMEGA328P
توان عملیاتی :16مگاهرتز
منبع تغذیه : از طریق USB یا باتری 5 ولت
حافظه : 32 کیلوبایت حافظه فلش برای برنامه ها و 2کیلوبایت SRAM
پشتیبانی از ارتباطات سریال : با قابلیت استفاده از پروتکل های SPI , UART , 12C
کاربرد ها
پروژه های آموزشی : به عنوان یک ابزار یادگیری برای دانش آموزان و دانشجویان در زمینه الکترونیک و برنامه نویسی
کیت های DIY: استفاده در پروژه های خانگی و کاردستی که به تجهیزات الکترونیکی نیاز دارند
سنسور ها و کنترلر ها : به عنوان یک پلتفرم برای اتصال و کنترل سنسورهای مختلف مانند سنسور دما رطوبت حرکت و غیره
روباتیک : در ساخت ربات ها و سیستم های خودکار برای کنترل حرکات و عملگرها

CH340G Replaces FT232RL (improve download speed and stability of WIN7 / WIN8)
Analog input ports:8 A0 ~ A7
Digital input / output ports:14 TX, RX, D2 ~ D13
PWM ports:6 D3, D5, D6, D9, D10, D11
Using Atmel Atmega328P-AU MCU
DC Current per I/O pin: 40Ma
Flash Memory: 32KB (ATmega328) (of which 2KB used by bootloader)
SRAM: 2KB (ATmega328)
EEPROM: 1KB (ATmega328)
Clock Speed: 16MHz
There is bootloader installed in it
Support USB download and Power
Support for external 5V ~ 12V DC power supply
Support power supply by 9V battery
Support ISP download
Dimensions: 0.73”x1.7”, 45(L)x18(W)mm
