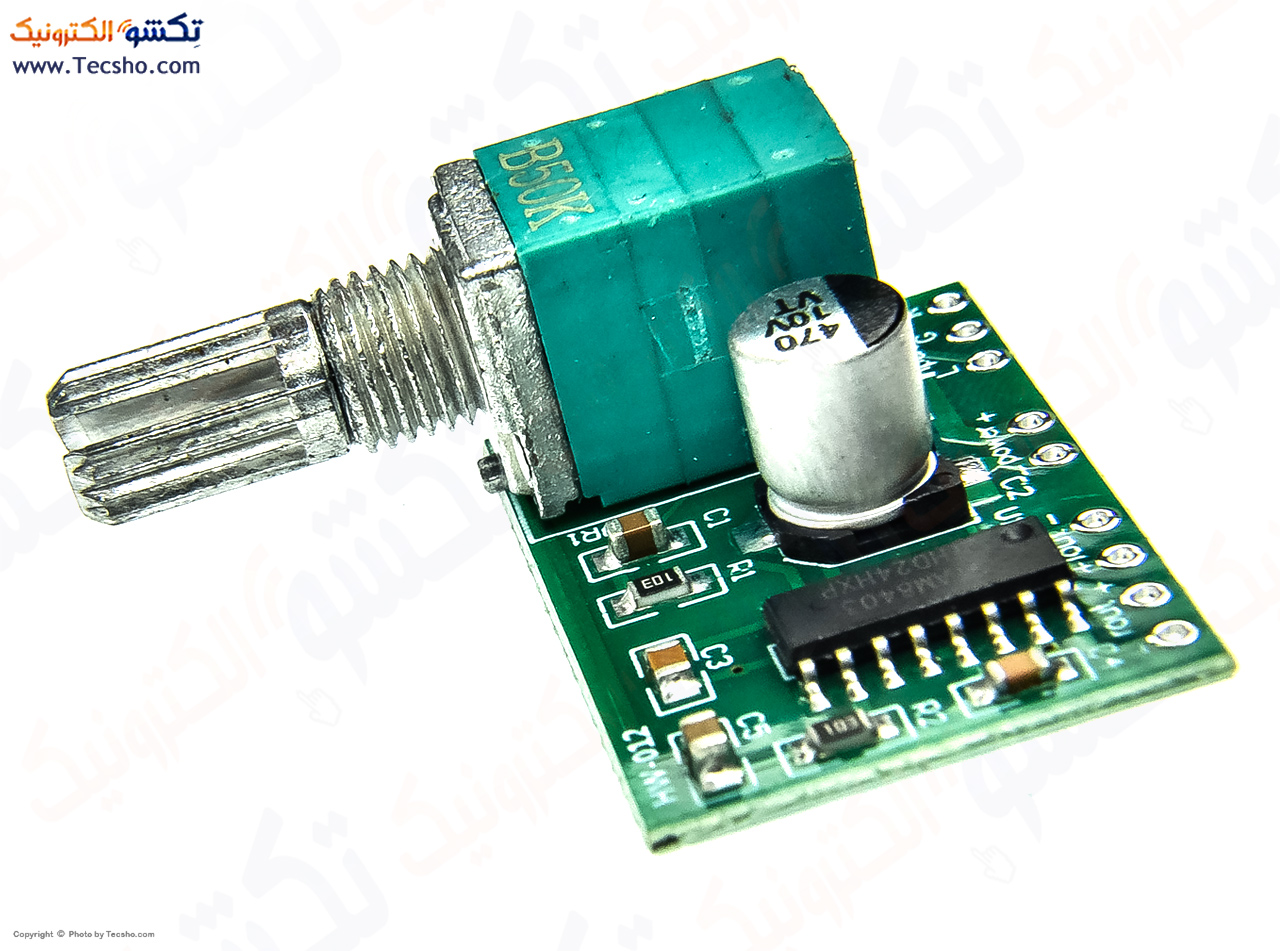

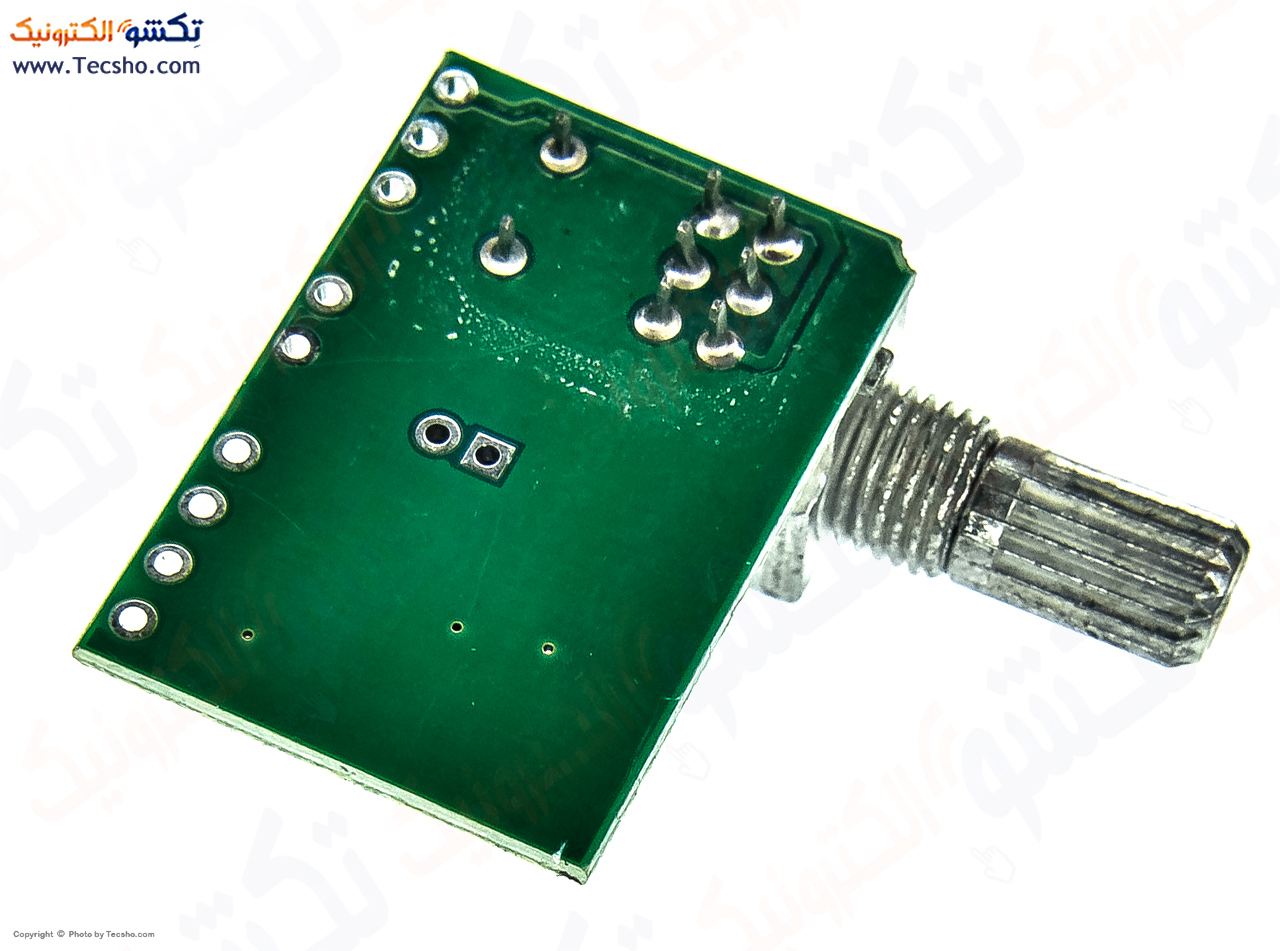

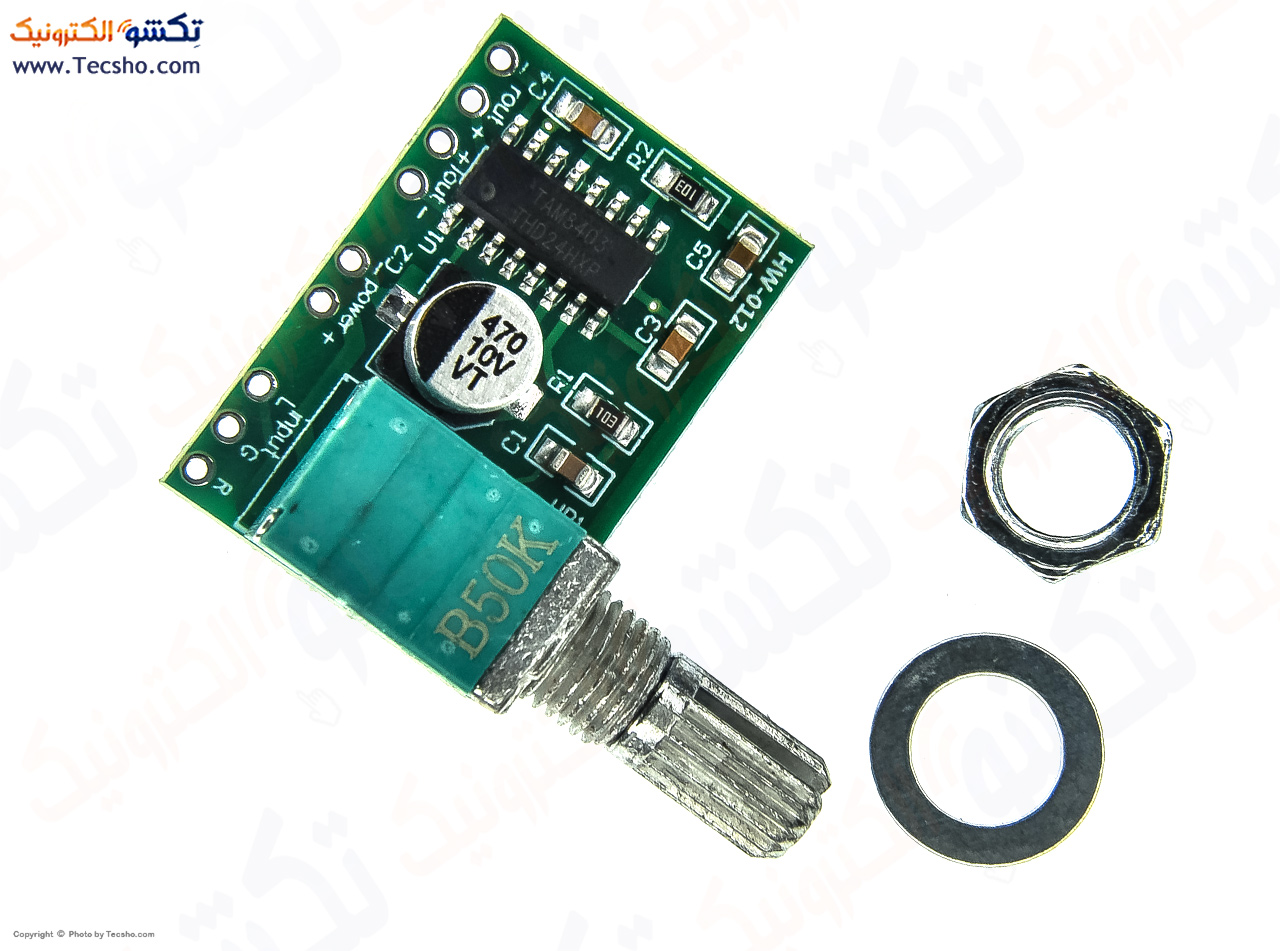

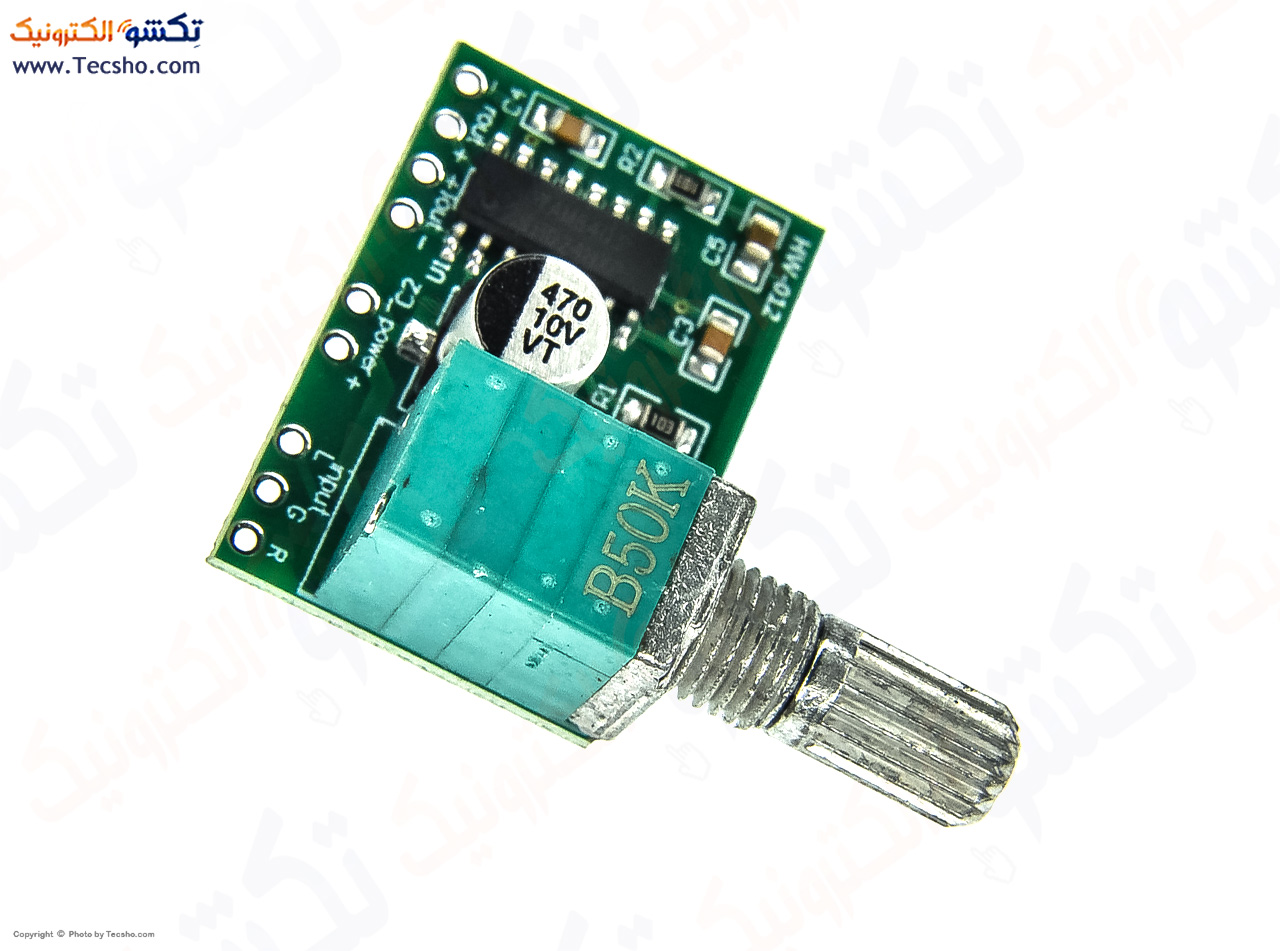

ماژول آمپلی فایر 2x3W با تراشه PAM8403 به همراه ولوم

ماژول تقویت‌کننده صوتی PAM8403 به‌همراه ولوم 50 کیلو اهم، گزینه‌ای ایده‌آل برای سیستم‌های صوتی کوچک، کم‌مصرف و قابل‌حمل محسوب می‌شود. این ماژول برای تجهیزاتی مانند MP3 Player، پلیرهای صوتی و سایر مدارهای صوتی که از بلندگوهای 4 اهم و 8 اهم استفاده می‌کنند، بسیار مناسب است.

این برد آمپلی‌فایر از نوع کلاس D استریو (دو کاناله) بوده و بر پایه‌ی آی‌سی PAM8403 طراحی شده است. توان خروجی کلی این ماژول 6 وات (3 وات برای هر کانال) می‌باشد و وجود ولوم داخلی امکان تنظیم آسان شدت صدای خروجی را فراهم می‌کند.

از مهم‌ترین مزایای این ماژول، قابلیت کار در بازه‌ی ولتاژی 2.5 تا 5.5 ولت است. این ویژگی باعث می‌شود بتوان آن را به‌راحتی با سه باتری 1.5 ولتی، یک باتری لیتیوم-یون (Li-ion) یا حتی از طریق درگاه USB راه‌اندازی کرد که آن را برای پروژه‌های پرتابل بسیار کاربردی می‌سازد.

برای دستیابی به کیفیت صدای بهتر و کاهش نویز، توصیه می‌شود از سیم‌های شیلددار در اتصال ورودی و خروجی صدا استفاده شود. همچنین لازم است به‌صورت جدی از اتصال خروجی‌های ماژول به یکدیگر خودداری گردد تا از آسیب دیدن مدار جلوگیری شود.

مشخصات فنی
 • مدل: GF1002
 • آی‌سی: PAM8403
 • ولتاژ کاری: 2.5 تا 5.5 ولت
 • کلید ولوم: 50 کیلو اهم
 • توان خروجی: 3 وات + 3 وات
 • ابعاد: 28 × 20 × 13 میلی‌متر
 • بهره‌وری: حدود 90٪

مزایا:

کیفیت صدای شفاف و کم نویز

مصرف انرژی پایین

ابعاد کوچک و وزن سبک

نصب و راه اندازی آسان

کاربردها:

ساخت اسپیکر پرتابل

تست بلندگو و تجهیزات

سیستم صوتی خودرو

پروژه های آردوینو و ESP

پروژه های آموزشی
