مشخصات ماژول درایور ماسفت IRF520

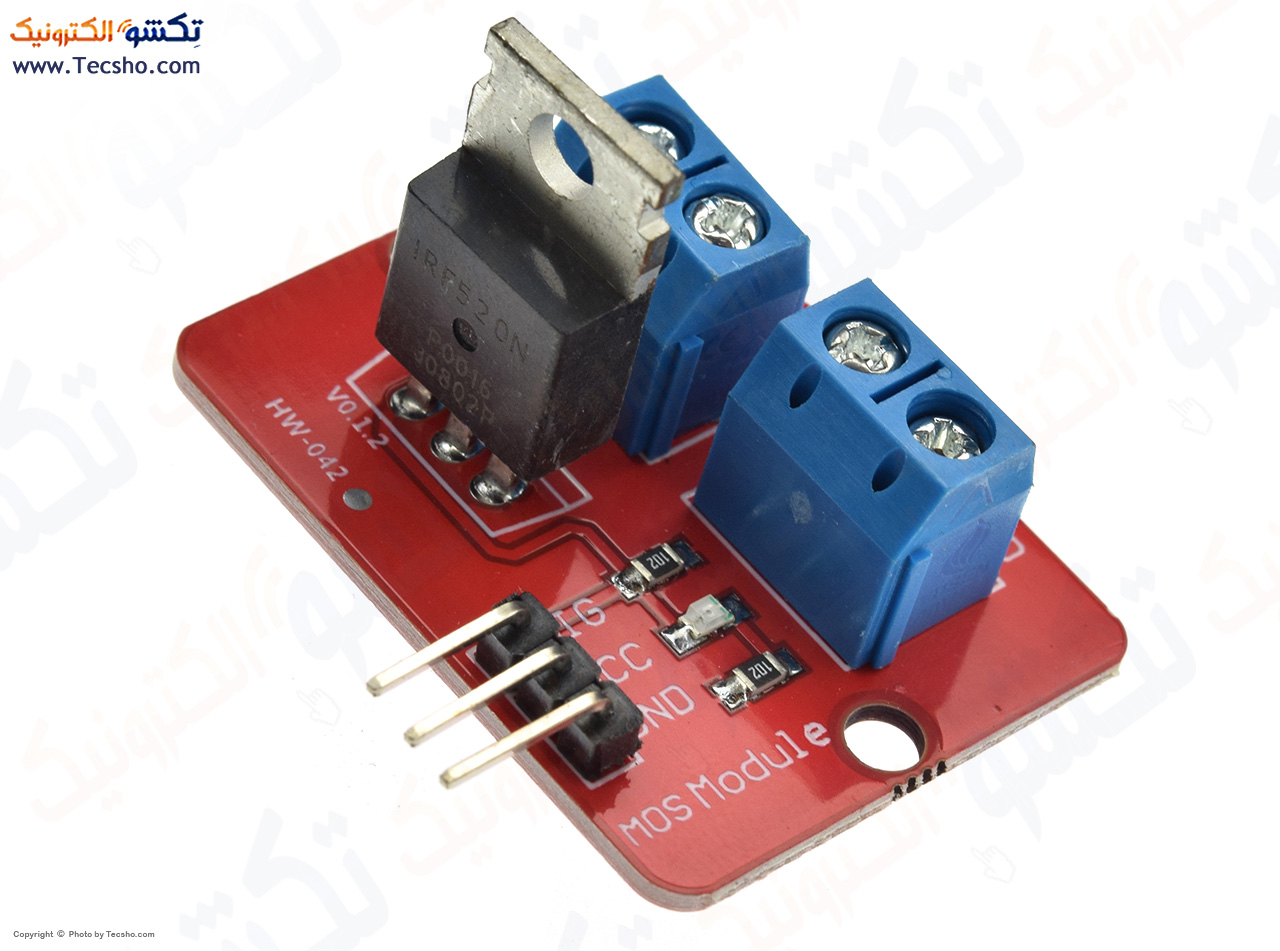

ماژول IRF520 بردی کارآمد و ساده جهت مدیریت بارهای جریان مستقیم (DC) از جمله موتورها، لامپهای روشنایی، الایدیهای پرتوان و سایر تجهیزات الکترونیکی است. قلب تپینده این برد را ترانزیستور ماسفت کانال N مدل IRF520 تشکیل داده که امکان کلیدزنی پرسرعت و تحمل ولتاژ تا سقف ۲۴ ولت را میسر میسازد. سیگنال کنترلی از طریق پایانه «SIG» دریافت گشته و بهکمک مدار راهاندازی داخلی، موجب تحریک ماسفت و انتقال توان الکتریکی به بار میشود. این ماژول قادر است جریانی تا ۵ آمپر را از خود عبور دهد. ساختار بهینه، سیمکشی آسان و قابلیت سازگاری با کنترلرهای PWM، آن را به گزینهای برجسته برای بردهای آردوینو، رزبریپای و سایر سامانههای پردازشی مبدل ساخته است.
مشخصات فنی
- نوع قطعه سوئیچینگ: ترانزیستور ماسفت IRF520 کانال N (N-Channel)
- ولتاژ کاری (سیگنال فرمان): ۳.۳ تا ۵ ولت DC
- ولتاژ خروجی (بخش بار): ۰ تا ۲۴ ولت DC
- حداکثر جریان خروجی: تا ۵ آمپر (برای جریانهای بالاتر از ۱ آمپر، بهرهگیری از هیتسینک الزامی است)
- فرکانس کلیدزنی: حداکثر ۱۰۰ کیلوهرتز

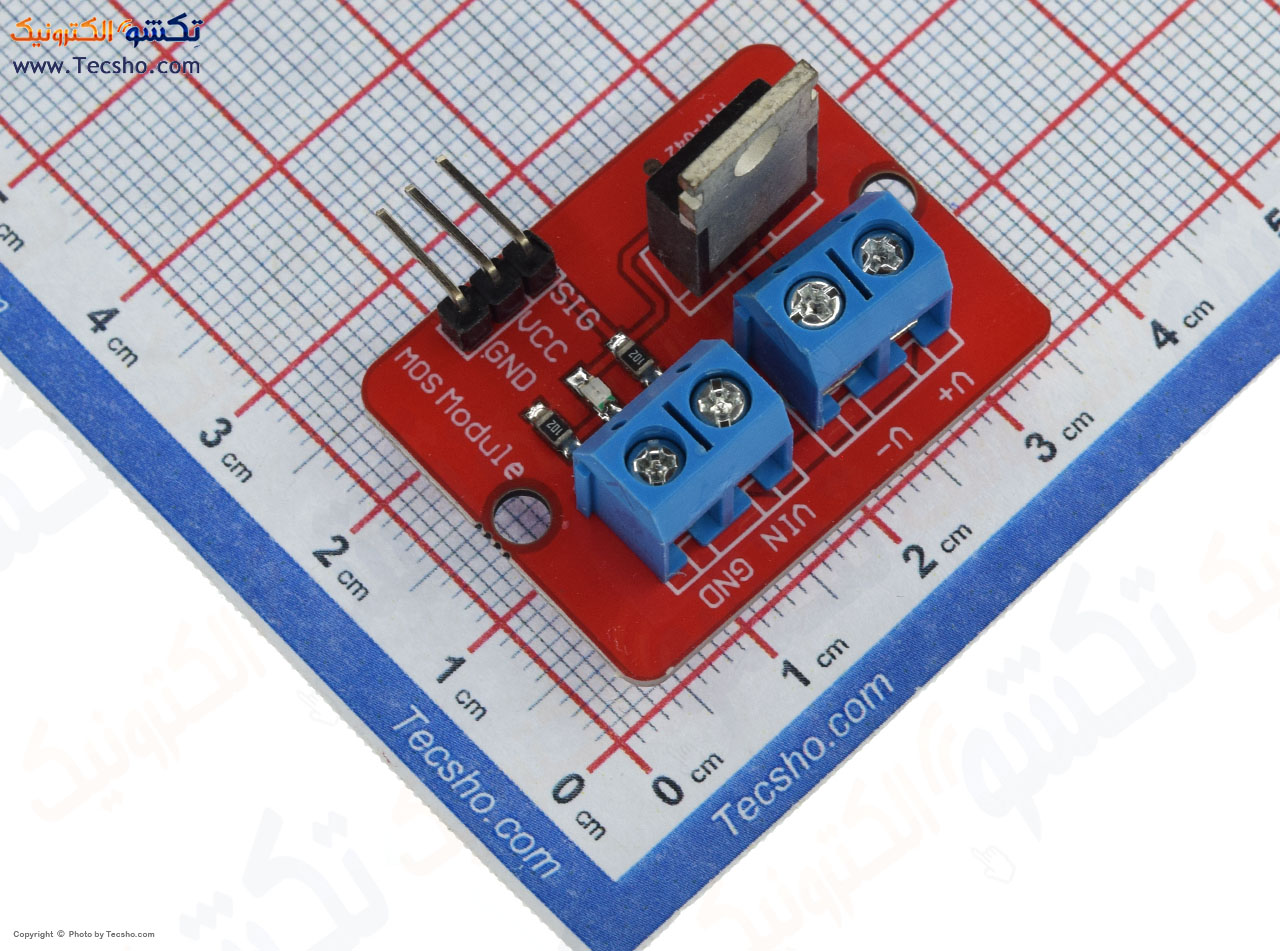

- ابعاد فیزیکی: ۳۳.۴ در ۲۵.۶ میلیمتر
- دمای کاری: -۴۰ تا +۸۵ درجه سانتیگراد

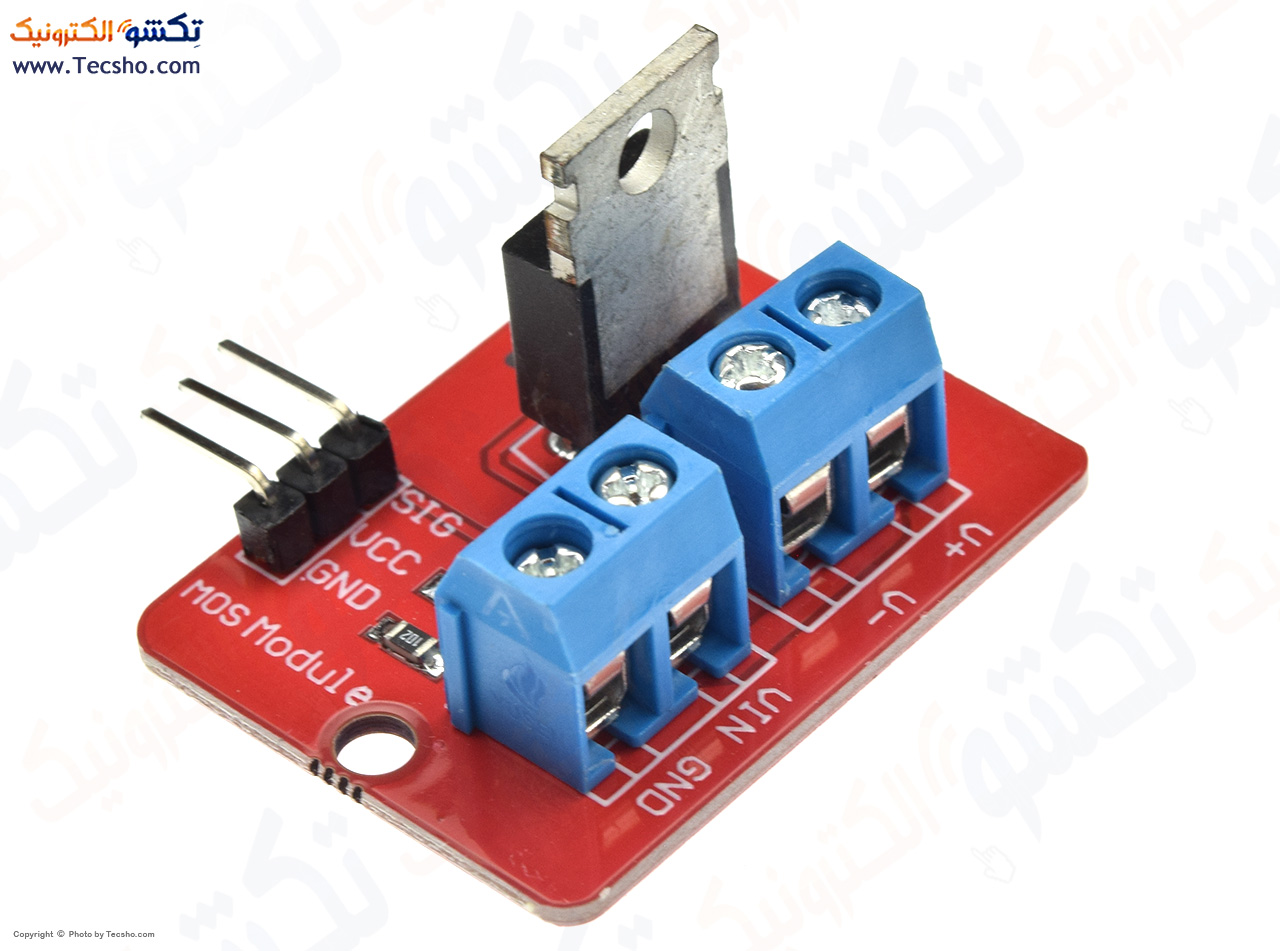

- پایههای ورودی: SIG، VCC و GND
- پایانههای خروجی: ترمینال پیچی V+ و V−
- دستهبندی: درایور بارهای DC بر پایه ماسفت قدرت
حوزههای کاربردی
این برد بهمنظور هدایت بارهای کمتوان تا متوسط به کمک سیگنالهای دیجیتالِ میکروکنترلرها توسعه یافته است و در موارد زیر کارایی بالایی دارد:
- کنترل و مدیریت موتورهای DC تا محدوده ۲۴ ولت
- تنظیم میزان روشنایی لامپها و الایدیهای DC
- راهاندازی پمپهای مینیاتوری و فنهای جریان مستقیم
- کنترل المنهای حرارتی با توان پایین
- سوئیچینگ بارهای DC در سازهها و پروژههای رباتیک
- هدایت بارهای توان متوسط با استفاده از تکنیک PWM
- بهکارگیری در سیستمهای خانه هوشمند و کنترل روشنایی
- استفاده در مدارهای تست آزمایشگاهی و تجهیزات تغذیه
- پروژههای آموزشی و پژوهشی بر پایه آردوینو و میکروکنترلرها
- طراحی مدارهای الکترونیکی سبکوزن
