مشخصات ماژول بلوتوث صوتی MH-M38
| Packege: |
Module |
|---|---|
| Type: |
MH-M38 |
| Size: |
5MM |
| Current: |
20MA |
ماژول MH-M38 یک گیرنده صوتی بلوتوثی قدرتمند و پر کاربرد است که با پشتیبانی از نسخه BLUETOOTH 4.2 و پروفایل های صوتی رایج امکان دریافت و پخش موسیقی با کیفیت بالا را فراهم میکند . این ماژول به لطف آمپلی فایر داخلی دوکاناله پنج وات قابلیت اتصال مستقیم به بلندگوهای 4 تا 8 وات را هم دارد.
کاربرد ها:
ساخت اسپیکر بلوتوثی کوچک یا پرتابل
تبدیل بلندگوهای قدیمی سیمی به بلندگوهای بلوتوثی
صداسازی در پروژه های DIY مثل سیستم صوتی خودرو ، سیستم صوتی اتاق یا کارگاه
استفاده در تجهیزات آموزشی یا نمایشگاهی که نیاز به پخش صدا به صورت بی سیم دارند
به کارگیری درپروژه های مبتنی بر باتری یا برقUSB
اضافه کردن قابلیت بلوتوث به تلویزیون یا کاپیوتر برای پخش صدا به بلندگوهای معمولی
مزایا:
پخش بی سیم
آمپلی فایر داخلی
ولتاژ انعطاف پذیر
بازگشت خودکار
مناسب پروژهای DIY
پشتیبانی از فرمت های LOSSLESS
Introduction
MH-M18/M28/M38 is a low-power Bluetooth design solution that supports the latest Bluetooth 4.2 transmission, two-channel stereo lossless playback, and Bluetooth wireless transmission when the module is connected to Bluetooth, which is very convenient. In an open environment, the Bluetooth connection distance can be up to 20 meters.Widely used in a variety of Bluetooth audio reception, a variety of audio DIY modification.For your different needs, we offer 3 versions for you to choose from:
Specification
Bluetooth V4.2 version, support Bluetooth automatic connection technology, support WAV/WMA/FLAC/APE/MP3 lossless decoding, stereo dual channel output
After the module is powered on, the mobile phone searches for the Bluetooth name MH-M18/MH-M28/MH-M38, and can play music after connecting Bluetooth
module blue indicator light
When the Bluetooth is not connected, the indicator light flashes quickly
When the Bluetooth connection is on, the indicator light is always on

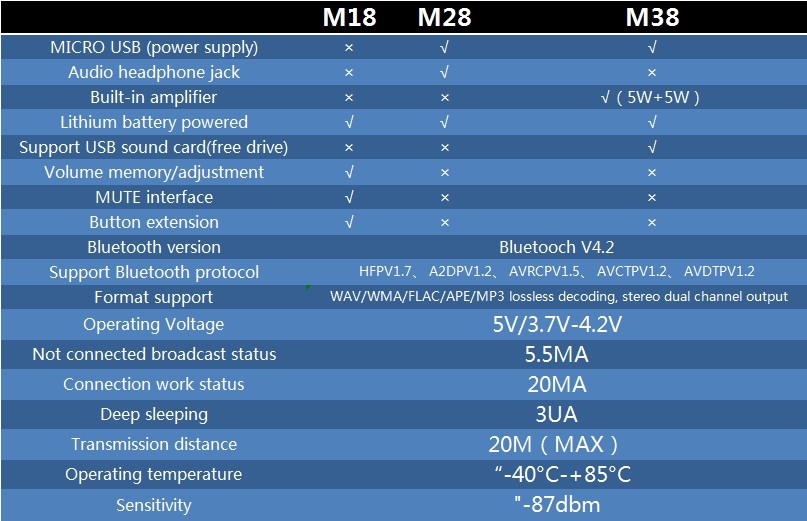

The following is an introduction to each version
Power supply: You can directly use the MICRO USB Android cable 5V for direct power supply, or you can also connect 5V power supply or 3.7V lithium battery (as shown below). Note that the 5V and 3.7V power supply interfaces are different. The 5V voltage is connected to 5V and GND, and the 3.7V lithium battery is connected to VBAT and GND.
The maximum operating current is 5V2A. It is recommended to use a regulated 5V2A power supply for better sound quality.
Support USB sound card, free drive (plug and play). Connect the module to the computer with a USB cable, and the computer can play music through the module amplifier output.
Audio output: output left and right stereo audio signals, which can be connected to two 2-8 ohm, 3-5W speakers, and 4 Euro 5W speakers.
5W power amplifier on board :This product has its own dual 5W power amplifier circuit, and must not be connected to another amplifier! The outputs of the two amplifiers may not be connected in parallel or the negative poles may be connected together, otherwisethe power amplifier chip may be damaged.
