آی سی HEF4093BT SMD IC اورجینال | HEF4093BT SMD ORG

 معرفی کلی:
HEF4093BT یک IC منطقی CMOS از خانواده ۴۰۰۰ است که شامل ۴ گیت NAND دو ورودی با ورودی‌های Schmitt‑Trigger می‌باشد. این قطعه به‌خصوص برای مدارهایی مناسب است که نیاز به تبدیل سیگنال‌های آهسته یا نویزی به سیگنال دیجیتال تمیز دارند. بسته‌بندی آن به صورت SMD SOIC‑14 است و توسط شرکت Nexperia تولید می‌شود، که نسخه اورجینال و معتبر آن برای پروژه‌های صنعتی و آموزشی در دسترس است.

مشخصات فنی:
این IC قادر است در بازه ولتاژ کاری ۳ تا ۱۵ ولت کار کند و جریان مصرفی آن بسیار پایین است، همان‌طور که در مدارهای CMOS معمول است. دمای کاری استاندارد بین −۴۰ تا +۱۲۵ درجه سانتی‌گراد تعیین شده است. ورودی‌های Schmitt‑Trigger باعث می‌شوند که IC در برابر نویز مقاوم باشد و تغییرات آهسته ولتاژ باعث ایجاد خروجی نادرست نشود.

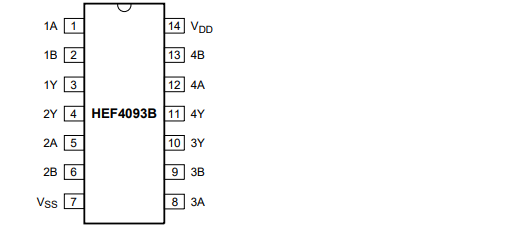

 پین‌اوت و عملکرد:
HEF4093BT دارای ۱۴ پایه است. هر گیت NAND شامل دو ورودی و یک خروجی است، و پایه‌های تغذیه (VDD و GND) در دو انتهای بسته‌بندی قرار دارند. عملکرد منطقی آن به این صورت است که خروجی فقط زمانی LOW می‌شود که هر دو ورودی HIGH باشند. این ویژگی باعث می‌شود IC در طراحی موج‌سازها، تایمرها، فیلترهای نویز دیجیتال و مدارهای منطق عمومی بسیار کاربردی باشد.
