مشخصات آی سی B553AC IC
| نوع: |
کنترل و کاهش فرکانس سیگنالهای سریع در مدارهای الکترونیکی |
|---|---|

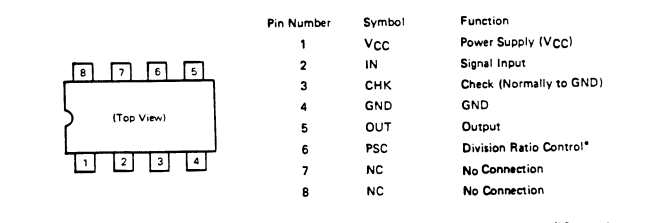

| تعداد پایه: |
۸ پایه |
| پکیج: |
DIP‑8 |
| ولتاژ تغذیه: |
5 ولت |
| حداکثر دمای کاری: |
0°C تا +70°C |
| کاربرد: |
تقسیم فرکانس سیگنالهای RF |
B553AC یک آیسی تقسیمکننده فرکانس (Prescaler / Frequency Divider) است که توسط شرکت NEC / Renesas Electronics طراحی و تولید شده است. این آیسی بهطور خاص برای مدارهایی با فرکانس بالا طراحی شده و قادر است فرکانس ورودی تا حدود 150 مگاهرتز را تقسیم کند. تقسیم فرکانس معمولاً به نسبت 16 یا 17 انجام میشود، بنابراین B553AC برای کاربردهای PLL (Phase-Locked Loop) و سایر مدارهای کنترل و اندازهگیری فرکانس بسیار مناسب است. این آیسی در بستهبندی DIP‑8 عرضه میشود و برای نصب روی بردهای سوراخدار (Through-Hole) طراحی شده است، هرچند نسخههای SMD آن نیز موجود هستند.
این آیسی با ولتاژ تغذیه +5 ولت DC کار میکند و محدوده عملیاتی استاندارد آن حدود +4.5V تا +5.5V است. دمای کاری نسخههای معمولی 0 تا 70 درجه سانتیگراد است و نسخههای صنعتی میتوانند در محدوده -40 تا +85 درجه سانتیگراد عمل کنند. این ویژگیها باعث میشود B553AC در مدارهای صنعتی و تجاری قابل استفاده باشد و عملکرد پایدار در شرایط مختلف داشته باشد.
کاربردها:
-
تقسیم فرکانس در مدارهای فرکانس بالا
-
استفاده در PLLها برای تثبیت فرکانس
-
تجهیزات مخابراتی و ابزارهای اندازهگیری فرکانس
-
