مشخصات آی سی TPS65161 SMD IC
| نوع: |
تأمین ولتاژهای چندگانه برای پنلهای LCD/TFT |
|---|---|

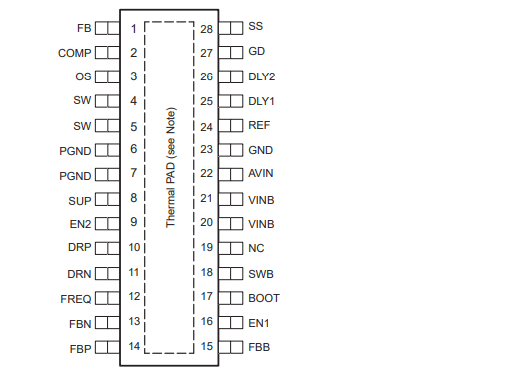

| تعداد پایه: |
۲۸ پایه |
| پکیج: |
SMD |
| ولتاژ تغذیه: |
۸ تا ۱۴.۷ ولت |
| حداکثر دمای کاری: |
-40°C تا +85°C |
| کاربرد: |
تأمین تغذیه پنلهای TFT-LCD در مانیتورها و تلویزیونها |
TPS65161 یک آیسی مدیریت تغذیه (Power Management IC) از شرکت Texas Instruments است که مخصوص پنلهای LCD و TFT طراحی شده است. این تراشه میتواند تمام ولتاژهای مورد نیاز یک پنل LCD را تأمین کند
ویژگیهای اصلی
-
ورودی: 8 تا 14.7 ولت
-
خروجی VS: تا حدود 19 ولت
-
بوستکنورتر داخلی برای VS
-
بوککنورتر (Step-Down) برای ولتاژ منطق
-
چارجپمپ مثبت و منفی برای ولتاژهای bias (VGH و VGL)
-
فرکانس سوییچینگ: قابل انتخاب بین 500 kHz و 750 kHz
-
حفاظتها: Soft-start، اتصال کوتاه، افزون ولتاژ، خاموشی حرارتی
-
بستهبندی: SMD در قالب HTSSOP-28
-
کاربردها
-
تأمین تغذیه پنلهای TFT-LCD در مانیتورها و تلویزیونها
-
سیستمهای صنعتی و جاسازیشده که از LCD استفاده میکنند
-
طراحی مدار کمجا و اقتصادی برای تأمین ولتاژهای مختلف پنل
-
-
