مشخصات آی سی MCP4725 IC
| نوع: |
مبدل Digital به Analog (DAC) |
|---|---|
| تعداد پایه: |
6 پایه |
| پکیج: |
SOT-23-6 |
| ولتاژ تغذیه: |
۲٫۷ ولت تا ۵٫۵ ولت |
| حداکثر دمای کاری: |
40- تا +125 درجه سانتیگراد |
| کاربرد: |
تولید ولتاژ آنالوگ از پردازنده و میکروکنترلر |
معرفی MCP4725 (SMD)
MCP4725 یک مبدل دیجیتال به آنالوگ (DAC) تککاناله، 12 بیتی، با خروجی ولتاژ آنالوگ و رابط I2C است که توسط شرکت Microchip ساخته شده. این قطعه در پروژههایی که نیاز به تولید ولتاژ آنالوگ دقیق از طریق میکروکنترلر دارند، بسیار کاربردی است.
کاربردها
-
تولید ولتاژ آنالوگ از پردازنده و میکروکنترلر
-
کنترل شدت نور LED
-
کنترل موتور، سروو، ولتاژ مرجع
-
سیستمهای صوتی پایینتراز
-
تجهیزات اندازهگیری و ابزار دقیق
-
تنظیم ولتاژ در مدارهای آزمایشگاهی
-
مشخصات کلیدی
-
رزولوشن: 12 بیت
-
ارتباط: I2C تا 3.4MHz
-
حافظه داخلی: EEPROM
-
حداکثر جریان خروجی: حدود 25 mA
-

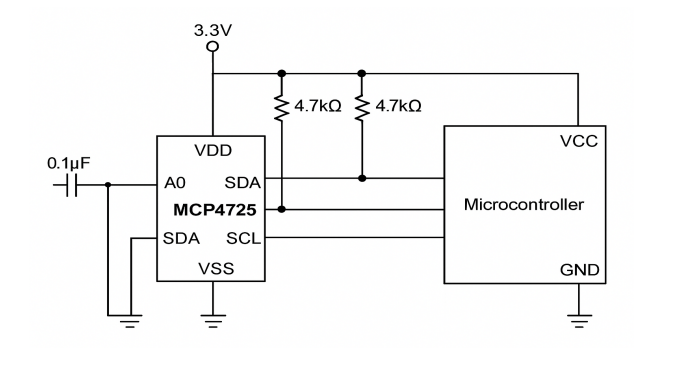

ورودی/خروجی و پایهها
-
VDD: تغذیه مثبت
-
VSS: زمین (zero)
-
SDA و SCL: خطوط I²C
-
VOUT: خروجی آنالوگ
-
A0: پایه آدرس انتخاب I²C
-
در پکیج SOT-23-6 تعداد 6 پایه دارد.
-
-
