مشخصات ET6621S SMD
| نوع: |
درایور LCD |
|---|---|
| تعداد پایه: |
48 |
| پکیج: |
SSOP-48 |
| ولتاژ تغذیه: |
5.2 ~ 2.4 ولت |
| حداکثر دمای کاری: |
75+ ~ 25- |
| کاربرد: |
کنترل سگمنتهای LCD |
معرفی کلی

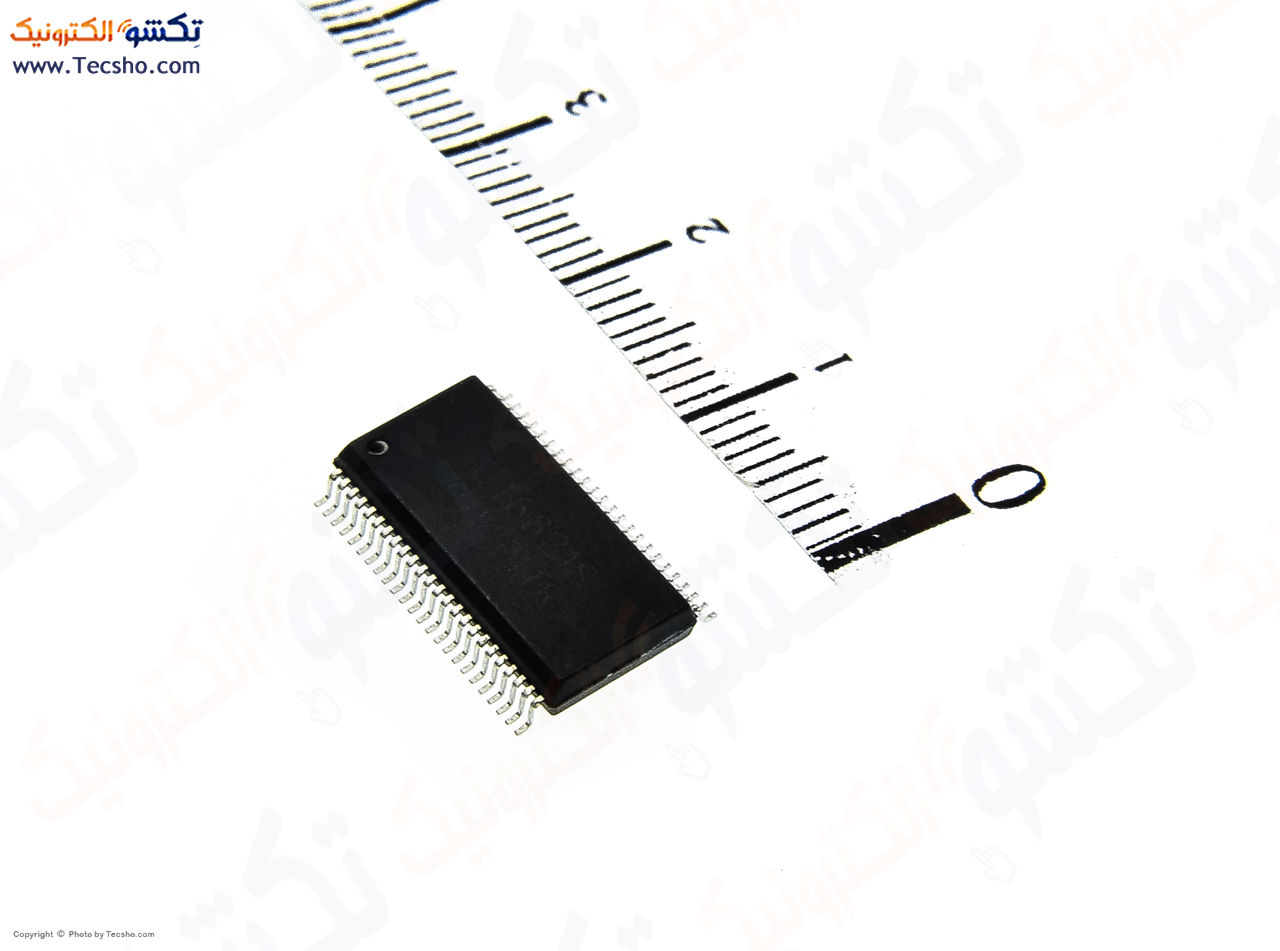

ET6621S یک مدار یکپارچه (IC) است که معمولاً در قالب SSOP-48 عرضه میشود.
بهطور خاص، این تراشه برای کاربردهایی مانند کنترل نمایشگرهای LCD معرفی شده است.
در بازار قطعات الکترونیک، آن را بهصورت “LCD Control Driver Circuit” معرفی کردهاند.
کاربردها
رشتههای کاربردی که برای ET6621S ذکر شدهاند عبارتاند از:
-
کنترل نمایشگرهای LCD یا ماژولهای نمایشگر (ویژه بردهای صنعتی یا الکترونیکی)
-
استفاده در پروژههای SMD که اندازه کوچک اهمیت دارد (بسته SSOP-48)
-
مناسب برای تولید، مونتاژ بردهای PCB با تکنولوژی SMT
مشخصات کلیدی
-
ولتاژ کاری: 2.4 تا 5.2 ولت.
-
توانایی راهاندازی نمایشگر LCD با نقشه حافظه 32×4 بیت (یعنی 128 نقطه یا seg/COM) برای رانندگی LCD-ها.
-
رابط سریال با حداقل سه یا چهار خط: سیگنال CS (انتخاب چیپ)، WR (نوشتن)، RD (خواندن)، و DATA.
-
تولید داخلی فرکانس حافظه، تولید پالس برای LCD، تایمر نگهبان (Watchdog) و قابلیت بیزر (بیزر) با خروجی 2 kHz یا 4 kHz.
-
انتخاب منابع ساعت داخلی: میتواند از RC داخلی (256 kHz) یا کریستال 32.768 kHz یا منبع خارجی 256 kHz استفاده کند.
-

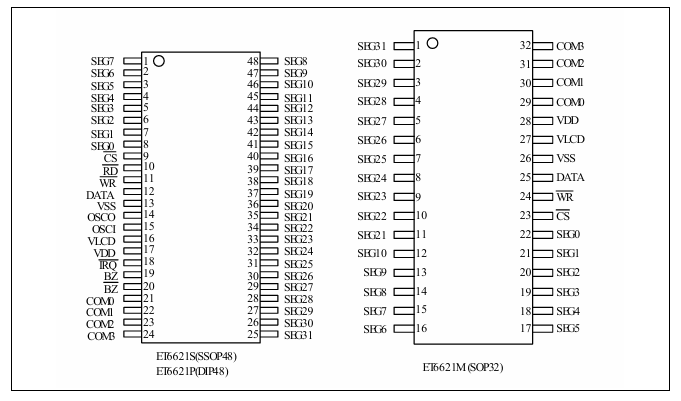

خروجیهای LCD: COM0 تا COM3 (چهار خط ‚common‘) و SEG0 تا SEG31 (یا تعداد مشابه) برای رانندگی بخشهای LCD.
-
ورودی ولتاژ برای LCD (VLCD) جهت تنظیم ولتاژ درایور بخش نمایشگر.
-
