ای سی XL1410E1 | XL1410E1 SOP-8 ORG

آی سی مبدل کاهنده DC-DC (Buck Converter) XL1410E1 یک مبدل کاهنده با فرکانس ثابت ۳۸۰ کیلوهرتز که برای تأمین جریان خروجی ۲ آمپر با راندمان بالا طراحی شده است. این قطعه برای کاربردهایی که نیاز به کاهش ولتاژ با حداقل تعداد قطعات خارجی دارند، بسیار مناسب است.

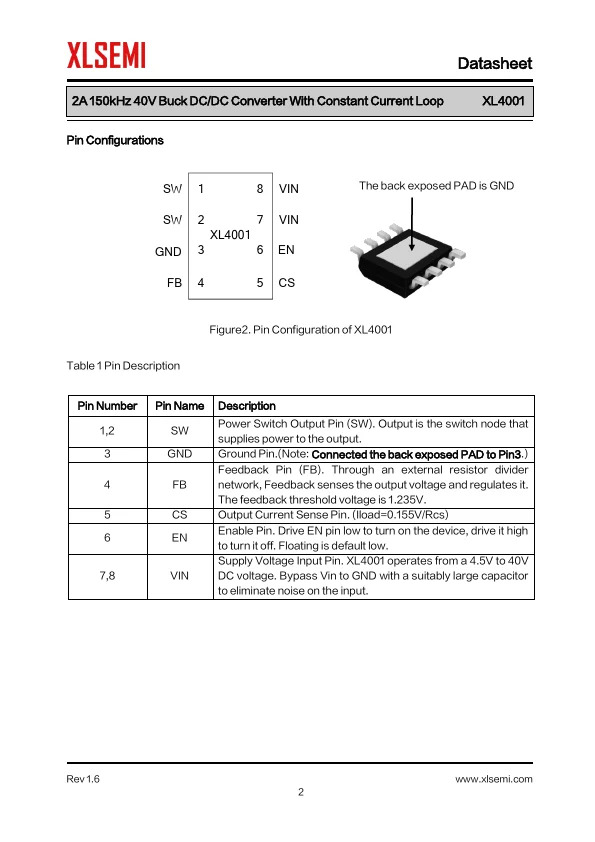

۸ پایه آرایش پایه‌ها در پکیج SOP-8 شامل پایه‌های: تغذیه ورودی، سوئیچ خروجی، زمین، بازخورد، فعال‌سازی و پایه‌های بدون استفاده می‌باشد. این تعداد پایه، طراحی مدارات جانبی را بسیار ساده می‌سازد

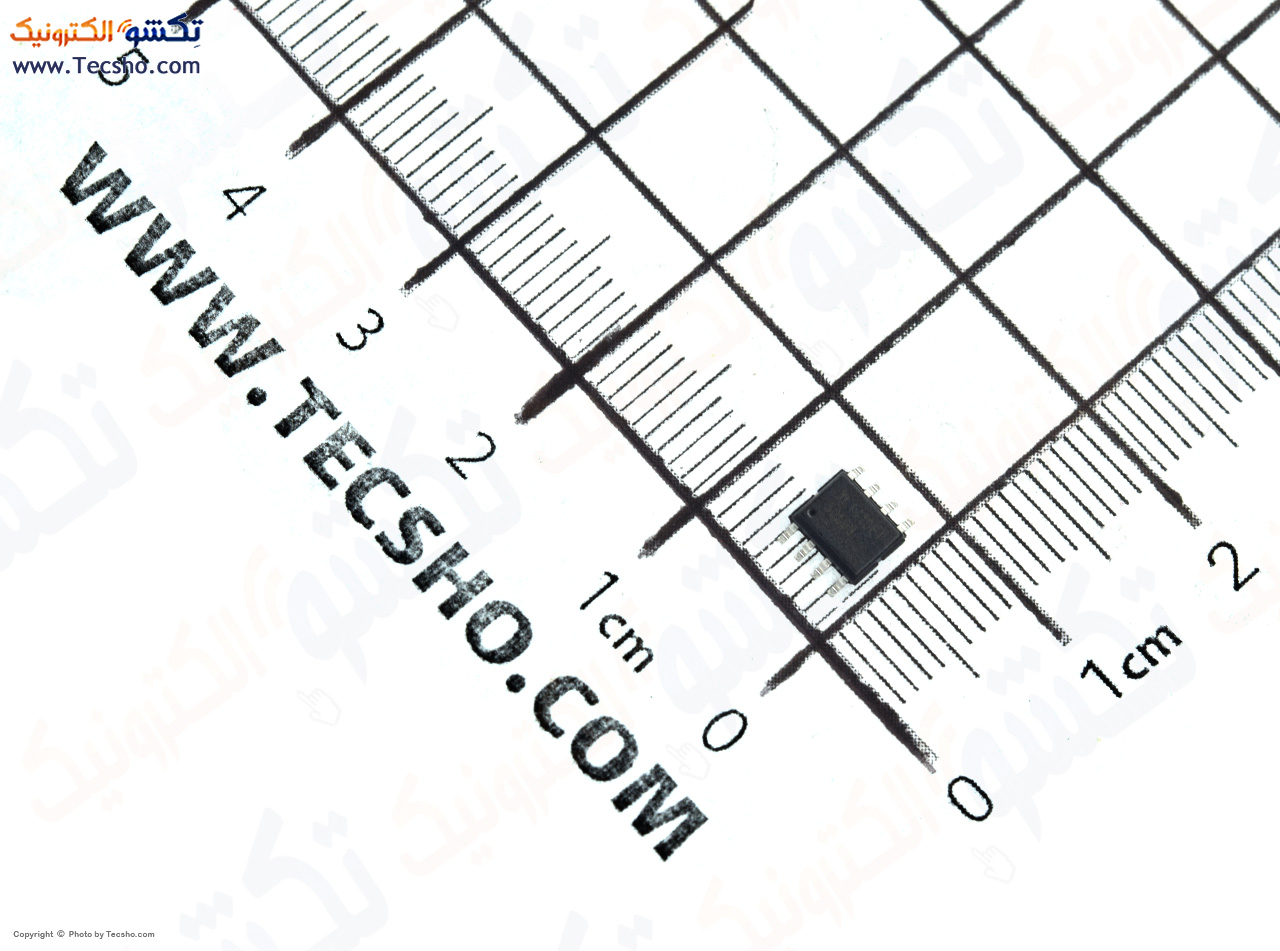

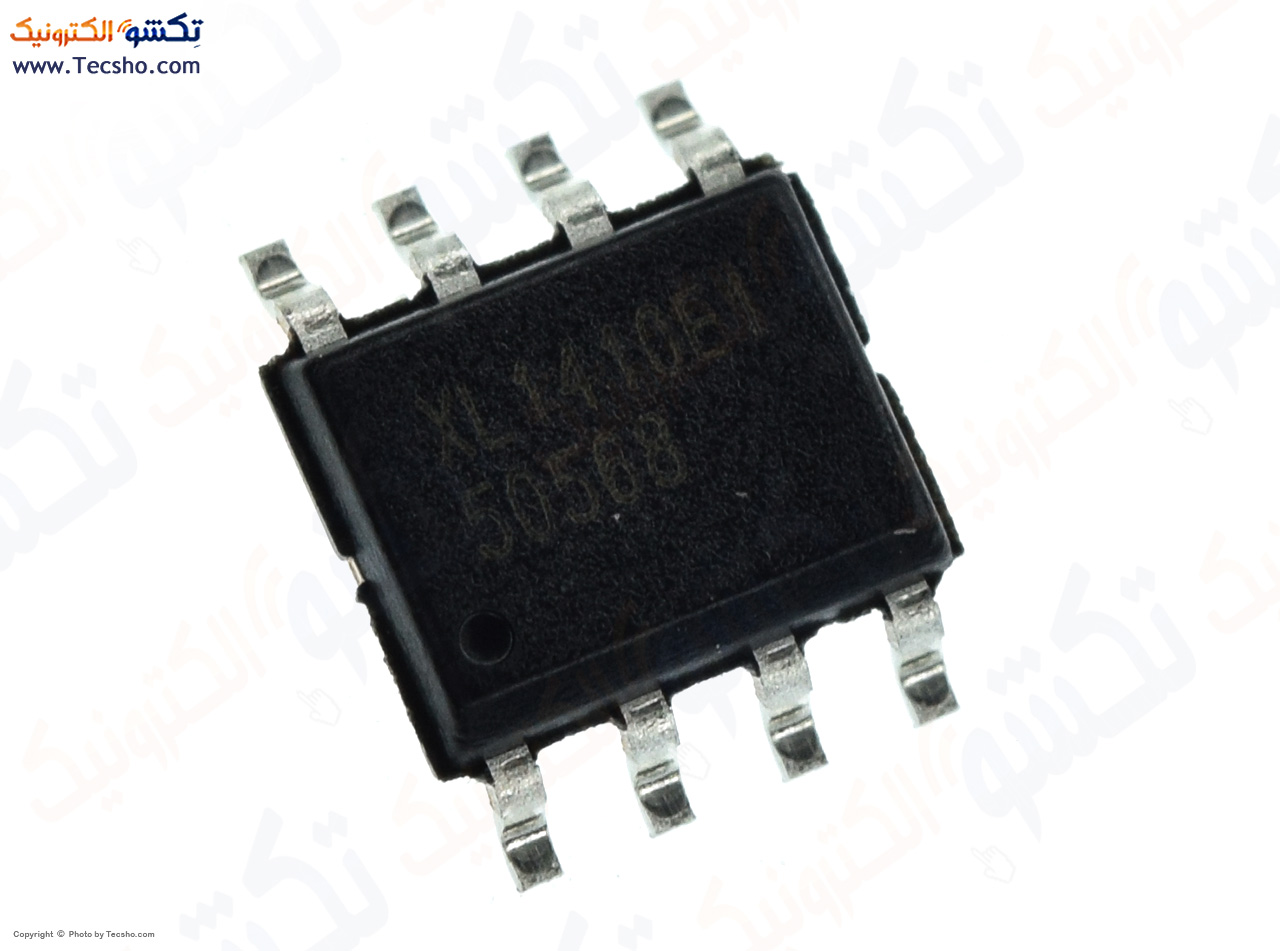

SOP-8 (Small Outline Package) یک پکیج سطح‌نصب با ابعاد کوچک که برای مدارات چگال و مدرن طراحی شده است. فضای بسیار کمی را اشغال کرده و برای پروژه‌های با ابعاد محدود ایده‌آل است .

محدوده ورودی ۳٫۶ تا ۱۸ ولت و محدوده خروجی قابل تنظیم از ۱٫۲۲۲ تا ۱۶ ولت این گستره ولتاژ وسیع، امکان استفاده از آن را با منابع تغذیه مختلف فراهم می‌کند. ولتاژ خروجی با استفاده از یک تقسیم کننده مقاومتی خارجی قابل تنظیم است .

جریان خروجی ۲ آمپر و راندمان بالا این مبدل می‌تواند جریان ۲ آمپر را به صورت پیوسته تأمین کند. راندمان بالا و طراحی بهینه، تلفات توان را کاهش داده و آن را برای کاربردهای با توان متوسط مناسب می‌سازد .

۱۲۵ درجه سانتی‌گراد (دمای اتصال) این گستره دمایی برای کاربردهای صنعتی و مصرفی مناسب است. دارای حفاظت حرارتی داخلی است که در دمای بالا، قطعه را خاموش می‌کند تا از آسیب دیدن جلوگیری شود .

مانیتورهای LCD و تلویزیون‌های LCD، قاب‌های عکس دیجیتال، مودم‌های ADSL، تجهیزات شبکه و مخابراتی این قطعه یک انتخاب عالی برای تبدیل ولتاژ در دستگاه‌های الکترونیکی مصرفی و صنعتی است که نیاز به یک منبع تغذیه کارآمد و جمع‌وجور با جریان ۲ آمپر دارند .
