مشخصات سنسور VS1838

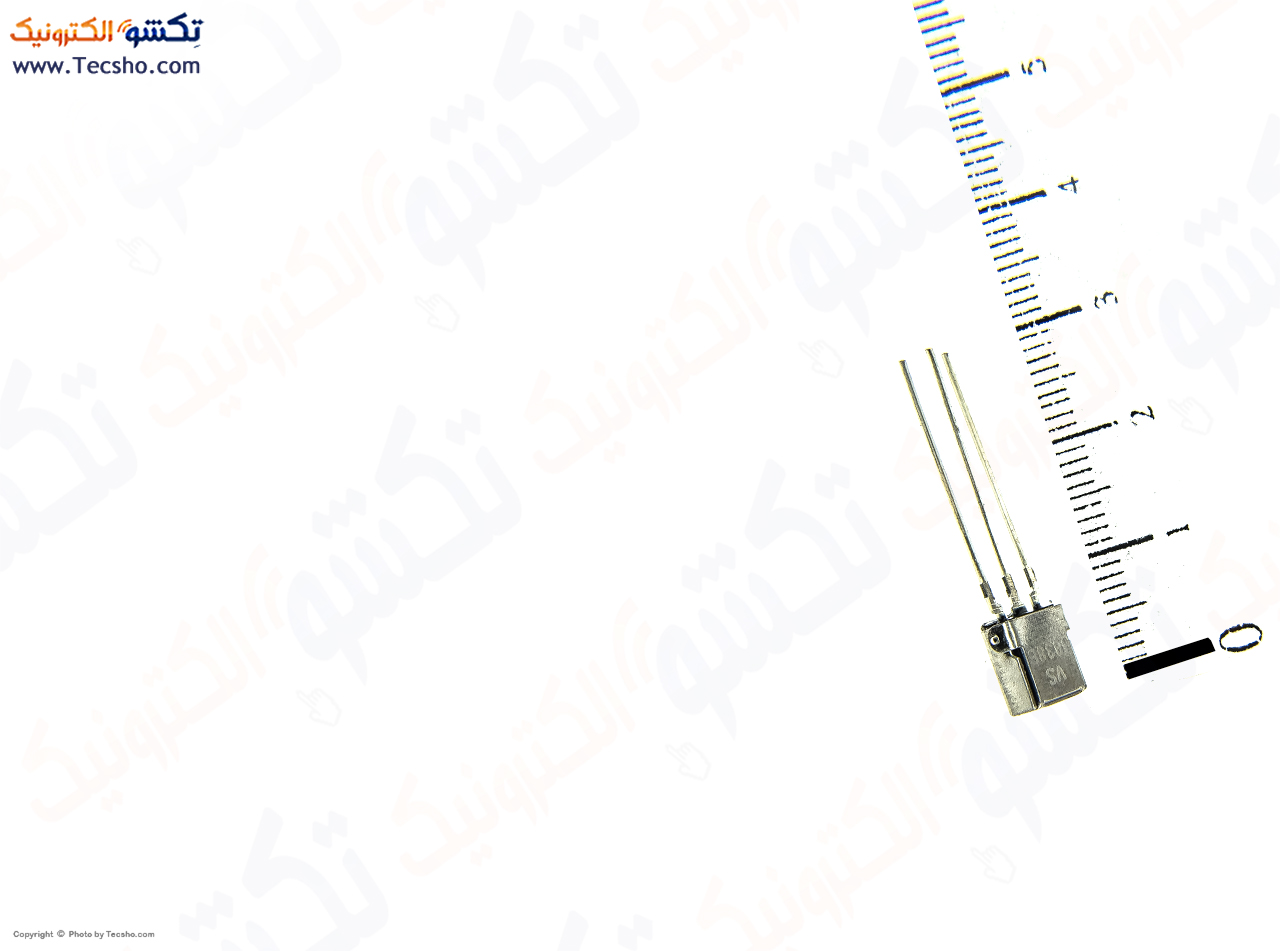

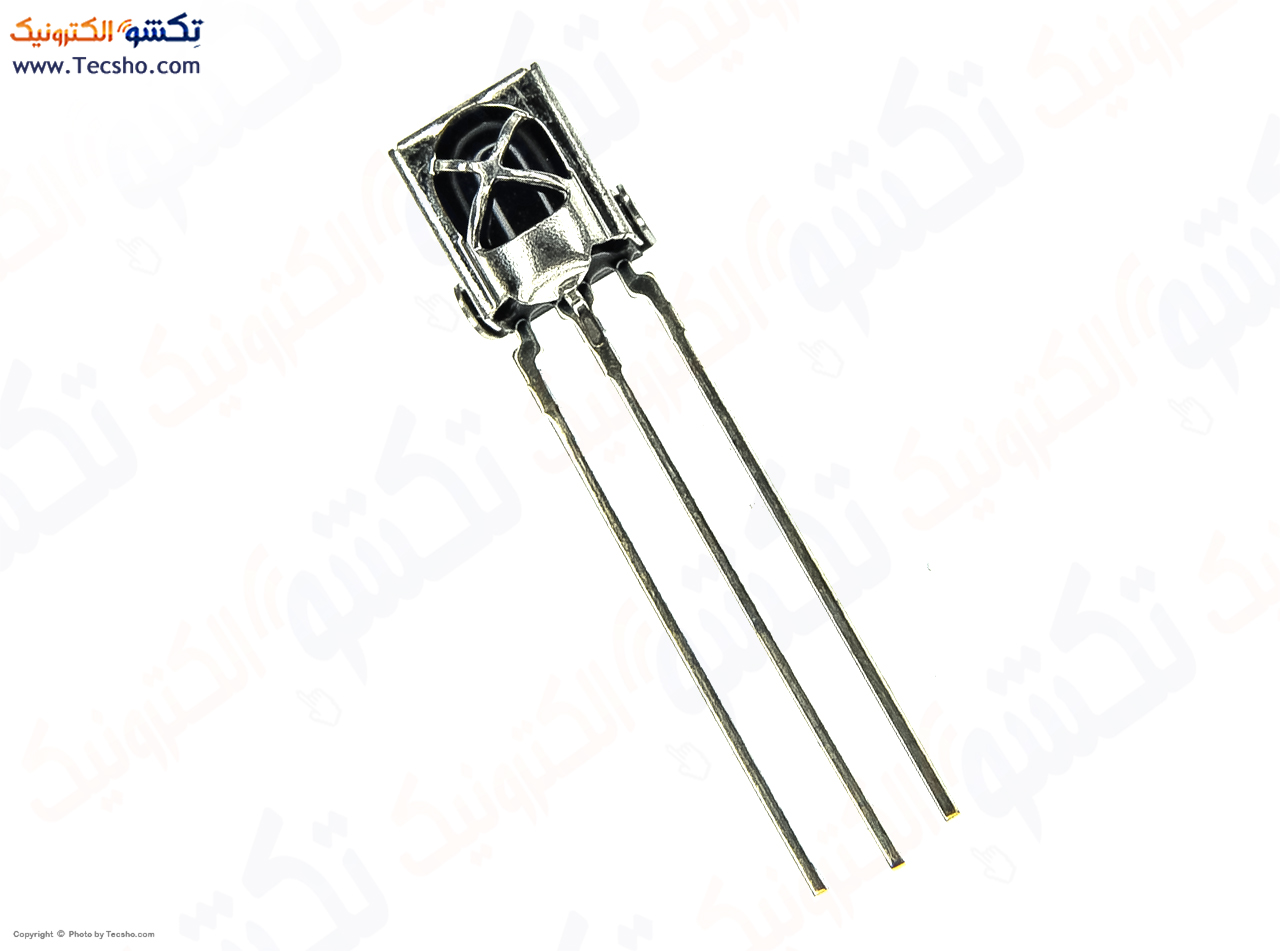

معرفی سنسور VS1838
VS1838 یک گیرنده مادون قرمز ۳ پایه است که برای دریافت سیگنالهای مدوله شده در فرکانس ۳۸ کیلوهرتز طراحی شده است؛ یعنی دقیقا همان فرکانسی که در بیشتر ریموت کنترلهای رایج (NEC، Sony، Panasonic و …) استفاده میشود. این سنسور علاوه بر فوتودیود مادون قرمز، شامل تقویتکننده، فیلتر، آشکارساز و مدار حذف نویز داخلی است و در نهایت یک خروجی دیجیتال تمیز و آماده برای میکروکنترلر در اختیار شما قرار میدهد.
به زبان ساده، VS1838 تمام مراحل پیچیده دریافت و فیلتر کردن سیگنال IR را در داخل خود انجام میدهد و تنها با اتصال یک پایه به تغذیه ۵ ولت، یک پایه به زمین (GND) و پایه خروجی به پین دیجیتال میکروکنترلر، آماده استفاده است.
ویژگیها و مشخصات کلیدی VS1838
ولتاژ تغذیه: 2.7 تا ۵٫۵ ولت (مناسب برای آردوینو، AVR، PIC و اکثر بردهای آموزشی)
فرکانس کاری: ۳۸kHz (سازگار با اکثر ریموتهای تلویزیون و گیرندههای دیجیتال)
تعداد پایهها: ۳ پایه (OUT, GND, VCC)
خروجی: دیجیتال، اکتیو LOW (در زمان دریافت پالس، سطح خروجی صفر میشود)
زاویه دید: حدود 90 درجه
فاصله عملکرد: در صورت استفاده از ریموت استاندارد، تا چند متر (۳ تا ۸ متر)
مصرف جریان بسیار کم (در حدود چند میلیآمپر)
دارای فیلتر داخلی برای حذف نور محیط و لامپهای فلورسنت
ابعاد کوچک و مناسب برای نصب روی بردهای فشرده
این ویژگیها باعث شدهاند که VS1838 به یکی از محبوبترین انتخابها برای آموزش و پیادهسازی سیستمهای کنترل از راه دور تبدیل شود.
شناسایی پایههای سنسور VS1838
چیدمان پایهها در اکثر مدلهای VS1838 به این صورت است (وقتی سنسور رو به شما و پایهها رو به پایین باشد):
پایه سمت چپ: OUT (خروجی دیجیتال به سمت میکروکنترلر)
پایه وسط: GND (زمین)
پایه سمت راست: VCC (تغذیه ۵ ولت)
همیشه توصیه میشود قبل از اتصال، یک بار به دیتاشیت VS1838B مراجعه کنید تا از ترتیب پایهها مطمئن شوید؛ اما در اغلب گیرندههای سه پایه رایج در بازار همین ترتیب برقرار است.
نحوه اتصال سنسور VS1838 به آردوینو و میکروکنترلر
اتصال این گیرنده مادون قرمز به آردوینو یا هر میکروکنترلر دیگری بسیار ساده است و نیاز به مدار خاصی ندارد:
پایه VCC سنسور به ۵V آردوینو
پایه GND سنسور به GND آردوینو
پایه OUT سنسور به یکی از پایههای دیجیتال (مثلا D2)
در صورت تمایل میتوانید یک خازن ۱۰ میکرو فاراد بین VCC و GND نزدیک سنسور قرار دهید تا نویز تغذیه کاهش پیدا کند. همچنین در بعضی دیتاشیتها استفاده از یک مقاومت Pull-up پیشنهاد میشود، اما اغلب کتابخانههای رایج آردوینو بدون نیاز به قطعات اضافی به خوبی کار میکنند.
پس از راهاندازی سختافزار، با استفاده از کتابخانههایی مانند IRremote در آردوینو، میتوانید کدهای دریافتی از ریموت را بخوانید، روی سریال مانیتور ببینید و بر اساس آن فرمانهایی مثل روشن و خاموش کردن LED، کنترل رله، تنظیم سرعت موتور و … را اجرا کنید.
کاربردهای سنسور GIRANDEH VS1838
به لطف سادگی در راهاندازی و قیمت مناسب، سنسور GIRANDEH VS1838 در طیف گستردهای از پروژهها استفاده میشود، از جمله:
پیادهسازی سیستمهای کنترل از راه دور برای روشن و خاموش کردن لوازم برقی
کنترل رباتها و خودروهای کوچک با ریموت کنترل تلویزیون
ساخت ریموت کنترل هوشمند برای سیستمهای خانه هوشمند
استفاده در پروژههای آموزشی آردوینو، ESP8266، ESP32 و Raspberry Pi
ساخت کیتهای سرگرمی مثل کنترل LED RGB، رقص نور، ولوم دیجیتال و …
جایگزین گیرندههای خراب در دستگاههایی مانند آمپلیفایر، پخشکننده DVD و گیرندههای دیجیتال
اگر در حال طراحی یک محصول الکترونیکی هستید و قصد دارید از یک راه ارتباطی ساده و کمهزینه بین کاربر و دستگاه استفاده کنید، فرستنده و گیرنده مادون قرمز از جمله VS1838 گزینهای بسیار منطقی است؛ چرا که هم قطعات آن ارزان هستند و هم پیادهسازی نرمافزاری و سختافزاری پیچیدهای ندارند.
مزایای استفاده از VS1838 نسبت به فوتودیود ساده
ممکن است این سؤال پیش بیاید که چرا از گیرنده VS1838 استفاده کنیم و مثلا یک فوتودیود مادون قرمز ساده را به تقویتکننده و میکروکنترلر وصل نکنیم؟
دلیل اصلی این است که VS1838 در داخل خود:
یک تقویتکننده حساس،
فیلتر فرکانسی تنظیمشده روی ۳۸kHz،
مدار AGC برای تنظیم خودکار بهره،
و اشکارساز و شکلدهنده خروجی دیجیتال
را دارد. یعنی به جای درگیر شدن با طراحی تقویتکننده، فیلترهای پیچیده و مقابله با تأثیر نور محیط، تنها با سه پایه ساده یک سیگنال دیجیتال آماده دریافت میکنید. این موضوع هم خطای سیستم را کاهش میدهد و هم زمان توسعه پروژه شما را بسیار کوتاه میکند.
نکات مهم در هنگام استفاده
برای این که گیرنده مادون قرمز VS1838 شما بهترین عملکرد را داشته باشد، به چند نکته توجه کنید:
زاویه دید مناسب: هنگام طراحی جعبه یا شاسی، سنسور را طوری قرار دهید که مستقیماً رو به کاربر و ریموت کنترل باشد و جلوی آن توسط پلاستیک ضخیم یا فلز پوشیده نشود.
دوری از منابع نور شدید: نزدیک بودن سنسور به لامپهای فلورسنت، نور مستقیم خورشید یا LEDهای پرقدرت میتواند کمی نویز ایجاد کند؛ هر چند مدار داخلی سنسور تا حد زیادی این مشکلات را فیلتر میکند.
تغذیه پایدار: اگر تعداد زیادی لود مثل موتور و رله روی برد دارید، از خازن مناسب نزدیک سنسور استفاده کنید تا نویز تغذیه باعث خطا در دریافت نشود.
فرکانس ریموت: اغلب ریموتهای خانگی ۳۸kHz هستند، اما اگر از ریموت خاصی با فرکانس متفاوت استفاده میکنید، حتماً مطمئن شوید که با VS1838 سازگار است.
GIRANDEH VS1838 Infrared Receiver Sensor – 38kHz, 3‑Pin IR Remote Receiver
The GIRANDEH VS1838 (also known as VS1838B) is a widely used 3‑pin infrared receiver module, designed to detect 38kHz modulated IR signals from standard remote controls. It integrates a photodiode, low‑noise amplifier, automatic gain control and a demodulator in a compact metal package, and provides a clean digital output that can be read directly by any microcontroller.
Typical supply voltage is 5V, making it perfectly compatible with Arduino, AVR, PIC, ESP8266, ESP32 and Raspberry Pi boards. With its built‑in filters, the VS1838 effectively rejects interference from ambient light and fluorescent lamps, offering a reliable operating range of several meters and a viewing angle of about 45°.
Using this sensor is very simple:
VCC → 5V
GND → GND
OUT → digital input pin of your microcontroller
With popular Arduino libraries such as IRremote, you can decode NEC, Sony, Panasonic and many other IR protocols and easily build projects like remote controlled relays, robots, lighting systems and DIY home‑automation devices.
If you need an easy‑to‑use and low‑cost IR remote receiver for your next electronics project, the GIRANDEH VS1838 infrared receiver sensor is an excellent choice.
