مشخصات ماژول محافظ شارژ 2 سل 5 آمپر
معرفی ماژول محافظ شارژ 2 سل 5 آمپر
ماژول محافظ شارژ 2 سل 5 آمپر یکی از قطعات بسیار مهم و کاربردی در طراحی و ساخت پکهای باتری لیتیومی دو سل است. این برد که با نامهای BMS 2S 5A، برد محافظ باتری 7.4 ولت و ماژول حفاظت باتری لیتیومی 8.4 ولت نیز شناخته میشود، برای کنترل ایمنی شارژ و دشارژ دو سلول لیتیوم یون یا لیتیوم پلیمر که به صورت سری به هم متصل شدهاند استفاده میشود. در پکهای باتری لیتیومی، استفاده از مدار محافظ اهمیت بسیار زیادی دارد، زیرا این نوع باتریها نسبت به اضافهشارژ، تخلیه بیش از حد، اتصال کوتاه و اضافهجریان بسیار حساس هستند و در صورت نبود مدار محافظ ممکن است آسیب جدی ببینند یا حتی دچار خرابی دائمی شوند.
ماژول محافظ شارژ 2 سل 5 آمپر برای پکهای 7.4 ولتی طراحی شده است. ولتاژ نامی این پکها 7.4 ولت و ولتاژ شارژ کامل آنها 8.4 ولت است. این ماژول به طور مداوم وضعیت هر سلول را بررسی میکند و اگر ولتاژ هر کدام از سلولها از محدوده مجاز بالاتر یا پایینتر برود، مدار را قطع میکند تا از آسیب جلوگیری شود. به همین دلیل این برد در انواع پروژههای الکترونیکی، دستگاههای قابل حمل، اسپیکرهای شارژی، چراغهای اضطراری، رباتیک سبک، پاورپکها و پکهای 18650 بسیار پرکاربرد است.
یکی از مهمترین ویژگیهای این برد، محافظت در برابر شارژ بیش از حد است. زمانی که ولتاژ هر سلول از حد مجاز عبور کند، BMS مسیر شارژ را قطع میکند تا باتری بیش از اندازه شارژ نشود. این موضوع نقش مهمی در افزایش طول عمر باتری و جلوگیری از خطرات احتمالی دارد. قابلیت مهم دیگر، محافظت در برابر دشارژ بیش از حد است. اگر باتری بیش از اندازه تخلیه شود، ظرفیت آن کاهش پیدا میکند و حتی ممکن است دیگر قابل شارژ نباشد. ماژول محافظ 2 سل 5 آمپر با قطع خروجی در ولتاژ پایین، از این مشکل جلوگیری میکند.
محافظت در برابر اتصال کوتاه و اضافهجریان نیز از دیگر مزایای مهم این محصول است. اگر در خروجی اتصال کوتاه رخ دهد یا مصرفکننده جریانی بیشتر از حد مجاز بکشد، ماژول مسیر را قطع میکند. این عملکرد باعث میشود هم از خود برد و هم از باتری و مصرفکننده محافظت شود. در بسیاری از پروژهها که از باتریهای 18650 استفاده میشود، وجود چنین محافظتی کاملاً ضروری است.
از نظر اتصالات، این برد معمولاً دارای پایههای B+، B-، B1 یا BM، P+ و P- است. پایه B+ به مثبت کل پک باتری، پایه B- به منفی کل پک، و پایه B1 به نقطه میانی بین دو سلول متصل میشود. همچنین پایههای P+ و P- برای اتصال شارژر و بار استفاده میشوند. در بسیاری از مدلها، مثبت شارژر و مثبت بار با B+ مشترک است و کنترل اصلی روی مسیر منفی انجام میشود. رعایت صحیح سیمکشی در این ماژول بسیار مهم است، زیرا اتصال اشتباه میتواند باعث آسیب به برد یا باتری شود.
این ماژول معمولاً برای جریانهای سبک تا متوسط مناسب است و بیشتر در کاربردهایی استفاده میشود که جریان مصرفی آنها در محدوده 3 تا 5 آمپر قرار دارد. بنابراین برای ابزارهای بسیار پرمصرف مانند دریل شارژی، موتورهای بسیار قوی یا بارهای سنگین، این مدل گزینه مناسبی نیست و باید از BMSهای آمپربالاتر استفاده شود. اما برای بسیاری از پروژههای رایج و تجهیزات قابل حمل، ماژول محافظ شارژ 2 سل 5 آمپر یک انتخاب اقتصادی، کوچک، کاربردی و قابل اعتماد محسوب میشود.
اگر قصد ساخت پک باتری دو سل با باتریهای 18650 یا لیتیوم پلیمر را دارید، استفاده از این برد نه تنها باعث افزایش ایمنی مدار میشود، بلکه عمر مفید باتری را نیز افزایش میدهد. همچنین در فروشگاههای اینترنتی این محصول با عنوانهایی مانند BMS 2S 5A، برد محافظ 8.4V، ماژول محافظ باتری دو سل و PCM دو سل عرضه میشود. هنگام خرید بهتر است به نوع باتری، حداکثر جریان مصرفی، کیفیت ساخت برد و تطابق مشخصات آن با پروژه خود توجه داشته باشید.
در مجموع، ماژول محافظ شارژ 2 سل 5 آمپر یک قطعه ضروری برای هر پک باتری لیتیومی دو سل است. این برد با فراهم کردن حفاظتهای پایه و حیاتی، از باتری در شرایط مختلف محافظت میکند و باعث عملکرد پایدارتر و ایمنتر سیستم میشود. اگر به دنبال یک راهکار مطمئن برای حفاظت از باتریهای 7.4 ولتی خود هستید، این ماژول میتواند انتخابی مناسب و مقرونبهصرفه باشد.
ویژگیهای محصول ماژول محافظ شارژ 2 سل 5 آمپر
مناسب برای 2 سل باتری لیتیومی به صورت سری
مناسب برای پکهای 7.4 ولت
ولتاژ شارژ کامل 8.4 ولت
دارای حفاظت در برابر اضافه شارژ
دارای حفاظت در برابر اضافه دشارژ
دارای حفاظت در برابر اتصال کوتاه
دارای حفاظت در برابر اضافه جریان
مناسب برای باتری لیتیوم یون و لیتیوم پلیمر
ابعاد کوچک و مناسب برای پروژههای فشرده
سیمکشی ساده و کاربردی
مشخصات فنی ماژول محافظ شارژ 2 سل 5 آمپر
نوع محصول: ماژول محافظ شارژ باتری لیتیومی
مدل: 2S 5A BMS
تعداد سل قابل پشتیبانی: 2 سل
نوع باتری: Lithium-Ion / Lithium-Polymer
ولتاژ نامی پک: 7.4V
حداکثر ولتاژ شارژ: 8.4V
جریان کاری: تا 5 آمپر
حفاظت اضافه شارژ: دارد
حفاظت اضافه دشارژ: دارد
حفاظت اضافه جریان: دارد
حفاظت اتصال کوتاه: دارد
ترمینالها / پدها: B+ ، B- ، B1/BM ، P+ ، P-
کاربرد: پک باتری 18650، اسپیکر شارژی، چراغ اضطراری، پروژههای DIY
توجه: مقادیر دقیق ولتاژ قطع و جریان حفاظتی ممکن است بسته به سری ساخت و نوع آیسی روی برد کمی متفاوت باشد.
کاربردهای محصول ماژول محافظ شارژ 2 سل 5 آمپر
این ماژول در انواع پروژهها و تجهیزات شارژی کاربرد دارد، از جمله:
ساخت پک باتری 18650 دو سل
اسپیکرهای قابل حمل
چراغ اضطراری و روشنایی شارژی
پروژههای الکترونیکی DIY
رباتیک سبک
تجهیزات پرتابل
سیستمهای تغذیه 7.4 ولتی
دستگاههای کوچک باتریخور
این ماژول برای بارهای خیلی سنگین مانند موتورهای بسیار پرقدرت یا ابزارهای صنعتی آمپربالا مناسب نیست.
معرفی پدها و اتصالات ماژول محافظ شارژ 2 سل 5 آمپر
روی این ماژول معمولاً چند پد اصلی وجود دارد که هر کدام کاربرد مشخصی دارند:
B+
اتصال به مثبت کل پک باتری
B-
اتصال به منفی کل پک باتری
B1 یا BM
اتصال به نقطه میانی بین دو سلول سری
P+
خروجی و ورودی مثبت شارژر و مصرفکننده
P-
خروجی و ورودی منفی شارژر و مصرفکننده
نحوه اتصال پدها

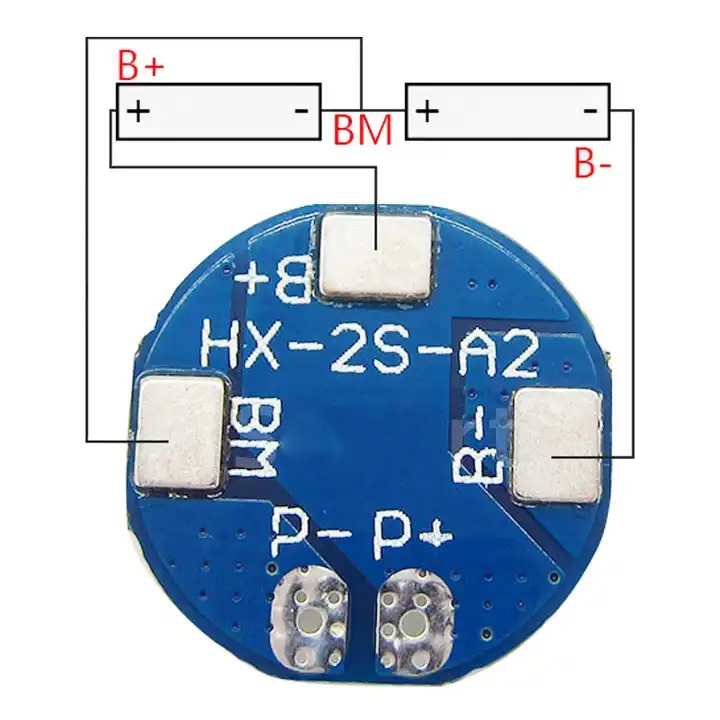

اتصال صحیح دو باتری سری به ماژول BMS 2S 5A
در پک دو سل، دو باتری به صورت سری به هم متصل میشوند. یعنی:
منفی باتری اول = منفی کل پک
مثبت باتری اول به منفی باتری دوم وصل میشود = نقطه میانی
مثبت باتری دوم = مثبت کل پک
نکات مهم در اتصال
ابتدا از صحیح بودن قطبهای باتری مطمئن شوید.
اشتباه در اتصال B+ ، B- یا B1 ممکن است باعث آسیب به برد شود.
از شارژر مناسب 8.4 ولت برای پک دو سل استفاده کنید.
این برد مخصوص دو سل لیتیومی سری است و برای تعداد سل بیشتر یا کمتر مناسب نیست.
اگر بار شما جریان بالایی میکشد، باید از BMS با آمپر بالاتر استفاده شود.
مزایای استفاده از ماژول BMS 2S 5A
استفاده از این ماژول باعث میشود باتریها در شرایط ایمنتری کار کنند. اگر ولتاژ یکی از سلولها بیش از حد بالا برود، برد عملیات شارژ را متوقف میکند. همچنین اگر ولتاژ باتری بیش از حد افت کند، خروجی را قطع میکند تا از تخلیه عمیق جلوگیری شود. در صورت اتصال کوتاه یا کشیدن جریان بیش از حد نیز مدار وارد حالت حفاظت میشود. این ویژگیها باعث افزایش ایمنی، دوام بیشتر باتری و عملکرد پایدارتر دستگاه خواهند شد.
2S 5A Lithium Battery Protection Module Description
The 2S 5A lithium battery protection module is a compact and practical BMS board designed for 7.4V lithium-ion or lithium-polymer battery packs. This module is commonly used for two-cell battery packs connected in series, with a nominal voltage of 7.4V and a full charge voltage of 8.4V. Its main purpose is to protect the battery pack against overcharge, over-discharge, overcurrent, and short circuit conditions.
In lithium battery projects, using a protection board is essential because lithium cells are sensitive to unsafe voltage and current conditions. A 2S 5A BMS continuously monitors the voltage of each cell and disconnects the circuit when abnormal conditions occur. This helps prevent battery damage, improves safety, and increases battery lifespan.
This protection board is widely used in 18650 battery packs, portable speakers, emergency lights, DIY electronics, robotics, rechargeable devices, and compact power packs. The module usually includes pads such as B+, B-, B1 or BM, P+, and P-. B+ connects to the battery pack positive terminal, B- connects to the battery negative terminal, and B1 connects to the midpoint between the two cells. P+ and P- are used for charger and load connections.
The 2S 5A BMS is a cost-effective solution for low to medium current applications. It is ideal for projects that require reliable battery protection in a small form factor. If you are building a 7.4V lithium battery pack, this module is an important component for safe and stable performance.
