مشخصات ماژول کنترل شارژ باتری 12 الی 24 ولت XH-M603
معرفی ماژول کنترل شارژ باتری 12 الی 24 ولت XH-M603
ماژول کنترل شارژ باتری 12 الی 24 ولت XH-M603 یک راهحل ساده، ارزان و بسیار کاربردی برای مدیریت شارژ و دشارژ انواع باتریهای ۱۲ و ۲۴ ولت (مانند باتریهای سرب‑اسید، ژل و AGM) است. اگر در پروژههای خود از باتری استفاده میکنید و نگران شارژ بیش از حد یا خالی شدن بیش از اندازه آن هستید، این ماژول میتواند بدون نیاز به طراحی مدار پیچیده، نقش یک کنترلر شارژ و محافظ باتری را برای شما ایفا کند.

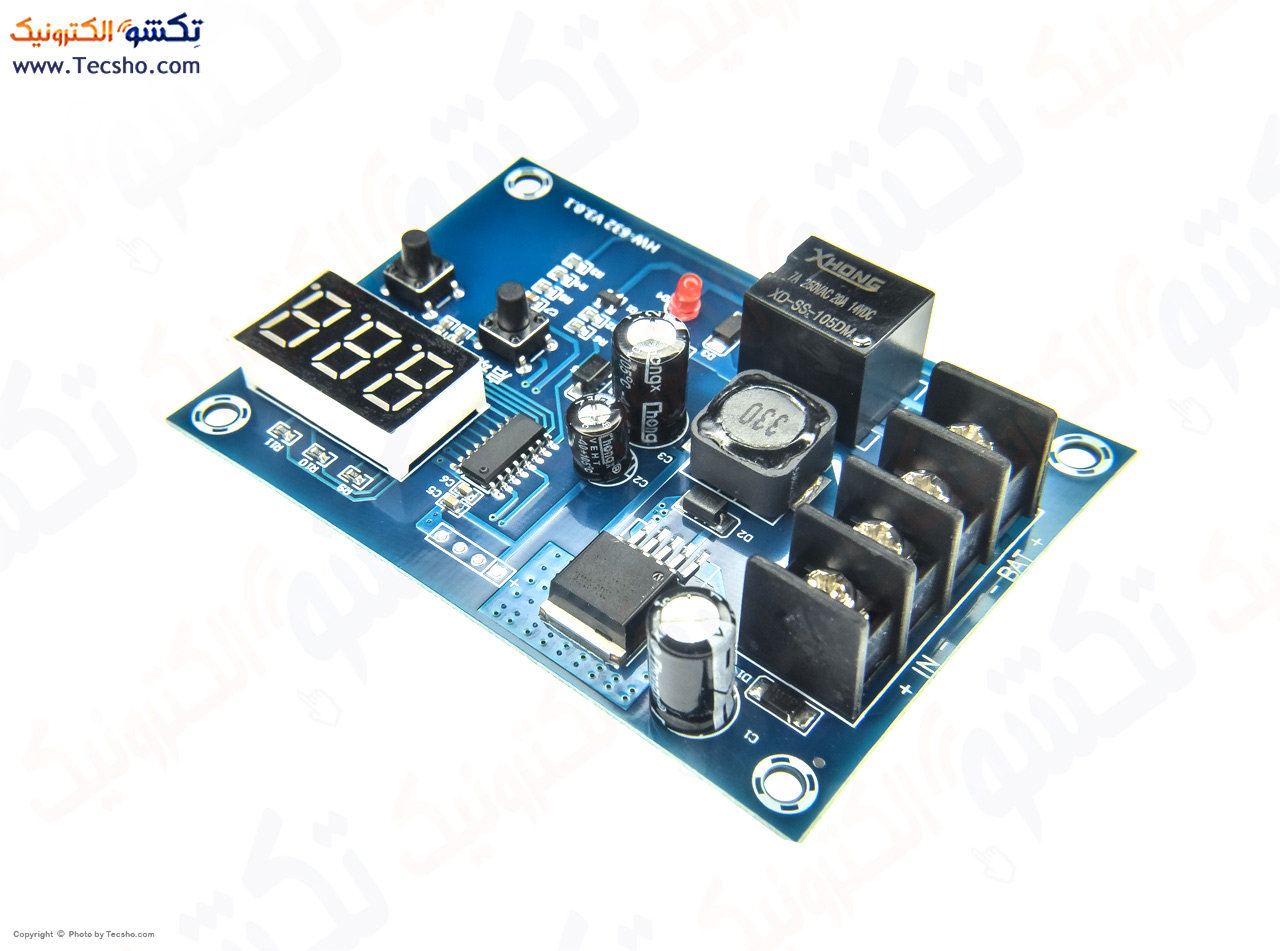

بر روی برد XH-M603 یک نمایشگر سونسگمنت سه رقمی، چند کلید تنظیم، رله توانبالا و قطعات حفاظتی قرار گرفته است که امکان تنظیم حداکثر و حداقل ولتاژ باتری را در اختیار شما قرار میدهد. به این ترتیب، ماژول در بازه ولتاژی تعیینشده، شارژر یا بار متصل به باتری را به صورت خودکار قطع و وصل کرده و عمر مفید باتری را به شکل قابل توجهی افزایش میدهد.
کاربردهای ماژول XH-M603
این ماژول کنترل شارژ باتری 12 الی 24 ولت، در انواع پروژهها و سیستمها قابل استفاده است، از جمله:
سیستمهای برق اضطراری و UPSهای کوچک
سیستمهای خورشیدی (سولار) ۱۲ و ۲۴ ولت برای کنترل شارژ پنل
محافظ باتری خودرو، موتور برق، پمپ آب DC و روشنایی اضطراری
پروژههای رباتیک و سیستمهای قابل حمل با باتری سرب‑اسید
کنترل و حفاظت باتری در پاوربانکهای DIY یا اینورترهای کوچک خانگی
در همه این کاربردها، ماژول XH-M603 با جلوگیری از شارژ بیش از حد و دشارژ عمیق، از خرابی زودهنگام باتری جلوگیری کرده و نیاز به تعویضهای مکرر و هزینههای اضافی را کاهش میدهد.
نحوه عملکرد ماژول کنترل شارژ باتری 12 الی 24 ولت XH-M603
نحوه کارکرد این ماژول بسیار ساده و هوشمند است:
اتصال باتری و منبع تغذیه

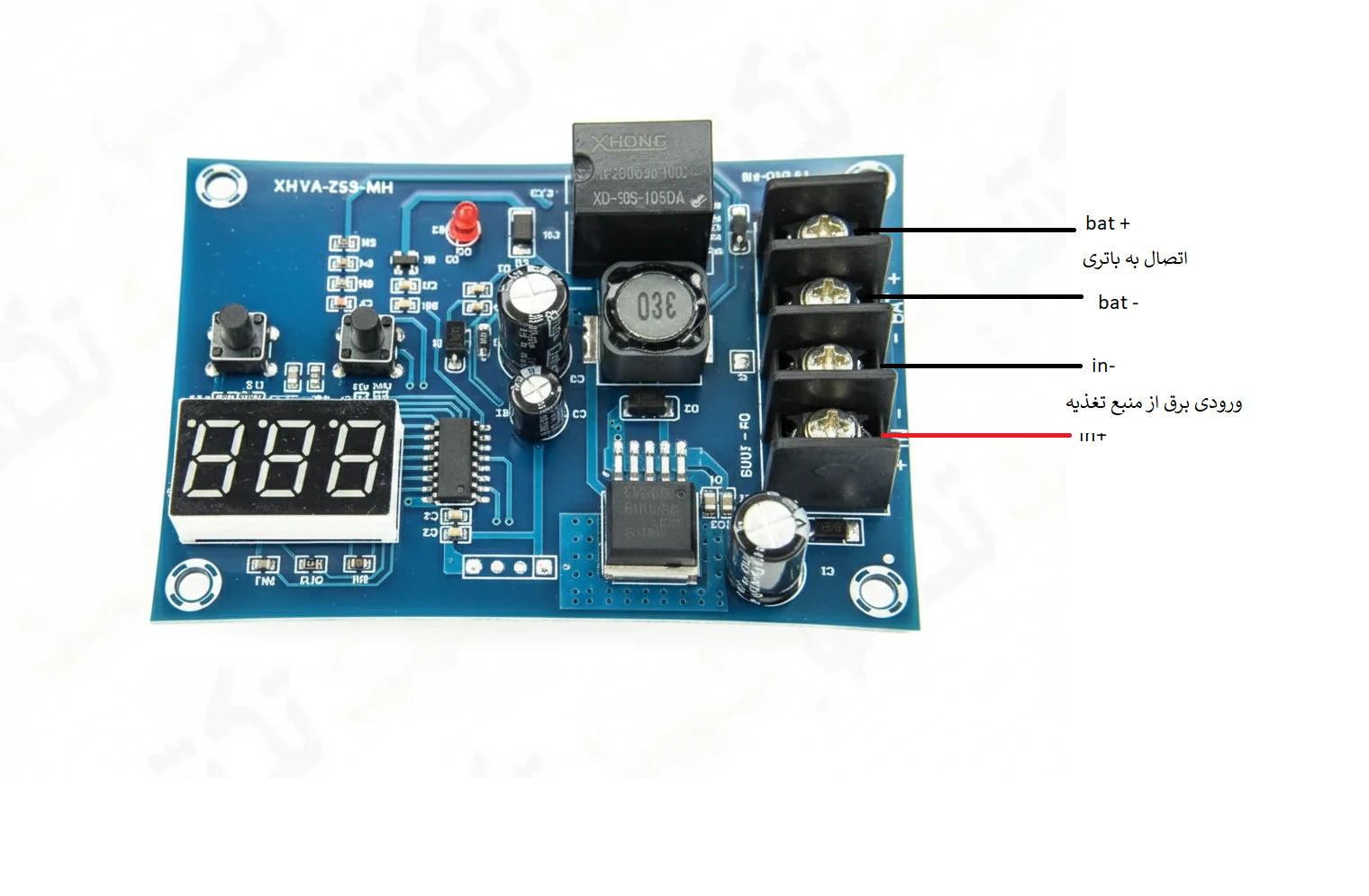

ورودی ماژول به منبع تغذیه یا شارژر ۱۲ یا ۲۴ ولت متصل میشود و خروجی آن به باتری و یا بار مصرفی (بسته به نوع استفاده) وصل میگردد. ترمینالهای پیچی روی برد، اتصال سیمها را بسیار راحت کردهاند.
تنظیم حد ولتاژ بالا (Upper Limit)
کاربر میتواند مقدار ولتاژی را که باتری باید تا آن سطح شارژ شود، روی ماژول تنظیم کند. به محض رسیدن ولتاژ باتری به این مقدار، رله قطع شده و شارژر از مدار خارج میشود؛ در نتیجه باتری دچار شارژ بیش از حد نمیشود.
تنظیم حد ولتاژ پایین (Lower Limit)
همچنین میتوان حداقل سطح ولتاژ را تعیین کرد. هرگاه ولتاژ باتری به این مقدار برسد، رله دوباره وصل میشود و شارژر شروع به شارژ باتری میکند یا در صورت استفاده برای محافظت در برابر دشارژ، بار از باتری جدا میشود.
نمایش لحظهای ولتاژ باتری
نمایشگر LED سه رقمی روی ماژول، ولتاژ لحظهای باتری را نمایش میدهد. این ویژگی باعث میشود بدون نیاز به مولتیمتر، وضعیت شارژ باتری را زیر نظر داشته باشید. در برخی نسخهها امکان کالیبرهکردن نمایشگر نیز وجود دارد تا دقت اندازهگیری بالا برود.
به کمک این منطق ساده، XH-M603 عملاً مانند یک ترموستات ولتاژ برای باتری عمل میکند؛ با این تفاوت که به جای دما، ولتاژ را تحت کنترل دارد.
ویژگیها و مشخصات مهم ماژول XH-M603
بر اساس نسخههای رایج این ماژول در بازار، مهمترین مشخصات و ویژگیهای آن عبارتاند از:
ولتاژ کاری: مناسب برای باتریهای ۱۲ ولت و ۲۴ ولت DC
نمایشگر دیجیتال: سونسگمنت سه رقمی برای نمایش ولتاژ باتری و مقادیر تنظیمی
رله خروجی توانبالا: مناسب برای کنترل جریان شارژر یا بار (معمولاً تا حدود ۱۰ آمپر، بسته به نسخه رله)
قابلیت تنظیم حد بالا و پایین ولتاژ از طریق دکمههای روی برد
حفاظت در برابر شارژ بیش از حد و دشارژ عمیق
دارای LED های وضعیت برای نمایش حالت فعال بودن رله و پاور
ابعاد کوچک و نصب آسان داخل انواع جعبه و تابلو
طراحی شده روی برد مدار چاپی با کیفیت، استفاده از قطعات پایدار و مطمئن
در بخش فنی فروشگاه خود، میتوانید جدول مشخصات دقیقتری مانند محدوده قابل تنظیم ولتاژ، نوع رله، ابعاد و … را درج کنید تا کاربر انتخاب آگاهانهتری داشته باشد.
مزایای استفاده از ماژول کنترل شارژ XH-M603
استفاده از این ماژول در سیستمهای باتری، مزایای زیادی به همراه دارد:
افزایش عمر باتری: بزرگترین دشمن باتریها، شارژ بیش از حد و دشارژ عمیق است. این ماژول از هر دو حالت جلوگیری میکند.
کاهش هزینههای نگهداری: با محافظت مناسب از باتری، نیاز به تعویض زودهنگام باتری کاهش یافته و هزینهها بهطور محسوسی کمتر میشود.
نصب و راهاندازی بسیار ساده: بدون نیاز به طراحی مدار الکترونیکی پیچیده، تنها با چند اتصال سیمی میتوان از مزایای یک سیستم هوشمند مدیریت باتری بهرهمند شد.
مناسب برای پروژههای DIY و نیمهحرفهای: اگر کاربر خانگی یا دانشجو هستید، این ماژول انتخابی ایدهآل برای ساخت شارژر اتوماتیک، پاوربانک بزرگ، سیستم روشنایی اضطراری و… است.
کارکرد قابل اعتماد در سیستمهای خورشیدی کوچک: در سیستمهای سولار ۱۲/۲۴ ولت که از کنترلرهای گرانقیمت MPPT استفاده نمیشود، XH-M603 میتواند حداقل حفاظت ولتاژی را برای باتری فراهم کند.
نکات نصب و راهاندازی
برای عملکرد صحیح و ایمن ماژول کنترل شارژ باتری 12 الی 24 ولت XH-M603 به نکات زیر توجه کنید:
رعایت پلاریته (قطب مثبت و منفی): اشتباه در اتصال قطبها میتواند به ماژول یا باتری آسیب بزند.
تناسب جریان رله با بار: جریان مصرفی بار یا شارژر را با حداکثر جریان مجاز رله مقایسه کنید و در صورت نیاز از یک کنتاکتور یا رله کمکی استفاده نمایید.
تهویه مناسب: در جریانهای بالا ممکن است رله و قطعات روی برد کمی گرم شوند؛ استفاده از جعبه با تهویه مناسب توصیه میشود.
تنظیم صحیح حد بالا و پایین: قبل از استفاده مداوم، مقادیر ولتاژ بالا و پایین را بر اساس نوع باتری (سرب‑اسید، ژل و…) تنظیم کرده و از دفترچه یا دیتاشیت باتری کمک بگیرید.
تست اولیه: پس از نصب، یک یا دو سیکل شارژ و دشارژ را زیر نظر داشته باشید تا مطمئن شوید ماژول در ولتاژهای موردنظر اقدام به قطع و وصل رله میکند.
XH-M603 12–24V Battery Charge Control Module
The XH-M603 12–24V battery charge control module is a compact, affordable and very practical solution for managing the charging and discharging of 12V and 24V batteries. It is ideal for lead‑acid, gel and AGM batteries used in small UPS systems, solar power setups, automotive applications and DIY projects.
On the PCB you will find a 3‑digit LED display, push buttons for parameter adjustment, a high‑power relay and several protection components. Together, they allow you to set high and low voltage thresholds for your battery. The module then automatically connects or disconnects the charger or the load according to these limits, effectively working as a simple battery charge controller and protection board.
Typical Applications
The XH-M603 battery charge controller module can be used in many different systems, including:
12V and 24V backup power and UPS systems
Small solar (PV) systems for 12V/24V battery charging
Protection of car batteries, generator starter batteries and DC appliances
DIY inverters, power banks, emergency lighting and portable systems
Robotics and hobby electronics projects that rely on lead‑acid batteries
In all of these scenarios, the module helps to prevent overcharge and deep discharge, significantly extending the useful life of the battery and reducing maintenance costs.
How the XH-M603 Works
The operating principle of the XH-M603 battery charge control module is straightforward:
Connect the power source and battery
The input terminals are connected to a DC power supply or charger (12V or 24V), and the output terminals go to the battery or load, depending on your configuration. Screw terminals make the wiring quick and reliable.
Set the upper voltage limit
You can program the maximum battery voltage. When the battery voltage reaches this level, the relay turns off and disconnects the charger from the battery, preventing overcharge.
Set the lower voltage limit
You can also program the minimum voltage. Once the battery voltage drops to this value, the relay turns on again, reconnecting the charger or disconnecting the load (if used as a low‑voltage cut‑off).
Monitor real‑time battery voltage
The built‑in 3‑digit LED display shows the current battery voltage as well as the configured thresholds. Some versions allow simple calibration of the display to improve accuracy.
With this logic, the XH-M603 essentially acts like a voltage thermostat for batteries – instead of temperature, it monitors and controls voltage.
Main Features and Specifications
Typical features of the XH-M603 module include:
Operating voltage: Compatible with 12V and 24V DC battery systems
3‑digit LED display for real‑time battery voltage and settings
On‑board power relay suitable for switching the charger or load (up to around 10 A depending on the relay version)
Adjustable high and low voltage thresholds via front panel buttons
Protection against overcharge and deep discharge
Status LEDs for power and relay operation
Compact PCB footprint, easy to mount inside enclosures or control panels
(Exact ratings such as adjustable range, relay type and dimensions can be listed in the technical specifications section of your product page.)
Advantages of Using the XH-M603
Employing the XH-M603 12–24V battery charge controller in your system offers several benefits:
Extended battery life: By avoiding overcharge and deep discharge, the module greatly reduces battery stress and premature failure.
Lower maintenance cost: Properly protected batteries need replacement less frequently, saving time and money.
Very easy installation: No need to design complex electronic circuits; a few simple wired connections are enough.
Perfect for DIY and semi‑professional projects: Students, hobbyists and makers can quickly build automatic chargers, solar systems and backup power units.
Useful in small solar systems: In budget solar installations where a full MPPT controller is not used, the XH‑M603 can still provide basic voltage protection for the battery bank.
Installation Notes
For safe and reliable operation, consider the following:
Observe polarity: Reversing + and – terminals can damage the module or the battery.
Respect relay current rating: Make sure the current drawn by the charger or load does not exceed the relay’s maximum rating; use an external relay or contactor if necessary.
Provide proper ventilation: At higher currents the relay and components may warm up; an enclosure with ventilation is recommended.
Set thresholds according to battery type: Refer to the battery datasheet when choosing the upper and lower cut‑off voltages.
Test the system: After wiring and configuration, run one or two charge/discharge cycles and verify that the module switches the relay at the expected voltages.
Conclusion
The XH-M603 12–24V battery charge control module is an excellent choice for anyone working with 12V or 24V battery systems. Thanks to its adjustable high/low voltage thresholds, digital display, powerful relay and user‑friendly setup, it provides an effective battery charge controller and protection solution at a very attractive price.
Whether you are building a small solar system, upgrading a car or generator battery setup, or designing a DIY inverter or backup power system, the XH‑M603 module can help you manage charging and discharging safely and extend the life of your batteries.
