ماژول شارژر باتری لیتیومی 2 سل مدل TP5100 | MAJOL SHARGER BATTERY LITIM TP5100

ماژول شارژر باتری لیتیومی TP5100 یک ماژول پیشرفته برای مدیریت شارژ باتری‌های لیتیوم یون است که به‌ویژه برای دستگاه‌های پرتابل و پروژه‌های DIY طراحی شده است.ماژول TP5100 یک تراشه مدیریت شارژ با طراحی سوئیچینگ (Buck Converter) است که می‌تواند باتری‌های لیتیوم یون تک‌سل (۴.۲ ولت) یا دو‌سل (۸.۴ ولت) را شارژ کند. این ماژول با استفاده از فناوری سوئیچینگ، کارایی بالایی را در شارژ باتری‌ها ارائه می‌دهد. ابعاد کوچک (۲۵×۱۷ میلی‌متر) و طراحی QFN16 آن، نصب در فضاهای محدود را ممکن می‌سازد.

 مزایا

 • ولتاژ ورودی گسترده: ۵ تا ۱۸ ولت DC

 • جریان شارژ قابل تنظیم: از ۰.۱ تا ۲ آمپر

 • حفاظت‌های داخلی:

 • محافظت در برابر اضافه‌جریان، اضافه‌ولتاژ، دمای بالا، اتصال کوتاه

 • نظارت بر دمای باتری

 • حفاظت در برابر اتصال معکوس باتری

 • نشانگر وضعیت شارژ:

 • LED قرمز: در حال شارژ

 • LED آبی: شارژ کامل یا بدون بار

 • عملکرد در دمای وسیع: -۴۰ تا ۸۵ درجه سانتی‌گراد

 • فرکانس سوئیچینگ بالا: ۴۰۰ کیلوهرتز

: کاربردها

 • دستگاه‌های پرتابل: پاور بانک‌ها، چراغ‌های LED قابل حمل، ربات‌ها

 • سیستم‌های انرژی خورشیدی: مدیریت شارژ باتری در سیستم‌های خورشیدی کوچک

 • دستگاه‌های IoT: حسگرها و دستگاه‌های اینترنت اشیاء که نیاز به منبع تغذیه مستقل دارند

 • ابزارهای شارژی: ابزارهای برقی کوچک مانند پیچ‌گوشتی‌های شارژی

 • پروژه‌های DIY: پروژه‌های آموزشی و تجربی در حوزه الکترونیک

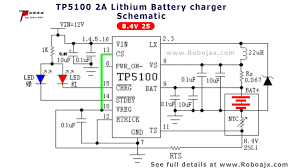

 Introduction

The TP5100 is an integrated lithium-ion battery charger IC designed for single-cell (4.2V) and dual-cell (8.4V) configurations. It utilizes a step-down (buck) switching regulator topology, enabling efficient charging with minimal heat generation. The module is housed in a compact QFN16 package, making it suitable for space-constrained applications. It offers programmable charging currents and includes built-in protections, enhancing both performance and safety.

 Advantages

 • Wide Input Voltage Range: Supports input voltages from 5V to 18V DC.

 • Programmable Charge Current: Adjustable from 0.1A to 2A via an external resistor.

 • Multiple Charging Phases: Features trickle, constant current, and constant voltage

charging stages.

 • Built-in Protections:

 • Overcurrent protection.

 • Under-voltage lockout.

 • Over-temperature protection.

 • Battery temperature monitoring.

 • Reverse battery protection.

 • Short circuit protection.

 • Status Indicators:

 • Red LED: Charging in progress.

 • Blue LED: Charging complete or no battery detected.

 • High Switching Frequency: Operates at 400kHz, allowing for smaller passive components.

 • Compact Size: Measures just 25mm x 17mm x 5mm.

🛠 Applications

 • Portable Devices: Power banks, handheld gadgets, wearable electronics.

 • Consumer Electronics: Smartphones, MP3/MP4 players, tablets.

 • Communication Devices: Walkie-talkies, two-way radios.

 • Power Tools: Cordless drills, screwdrivers.

 • DIY Projects: Arduino-based projects, robotics, IoT devices.

Technical Specifications

Feature Specification

Input Voltage 5V to 18V DC

Output Voltage 4.2V (single-cell) or 8.4V (dual-cell)

Maximum Charge Current 2A (programmable)

Charging Phases Trickle, Constant Current, Constant Voltage

Switching Frequency 400kHz

Operating Temperature -40°C to 85°C

Package Type QFN16

Size 25mm x 17mm x 5mm

Protections Overcurrent, Under-voltage, Over-temperature, Battery Temperature, Reverse Battery, Short Circuit

Status Indicators Red LED (charging), Blue LED (charged/no battery)
