مشخصات ماژول CH341T پروگرامر USB TO TLL , USB TO I2C

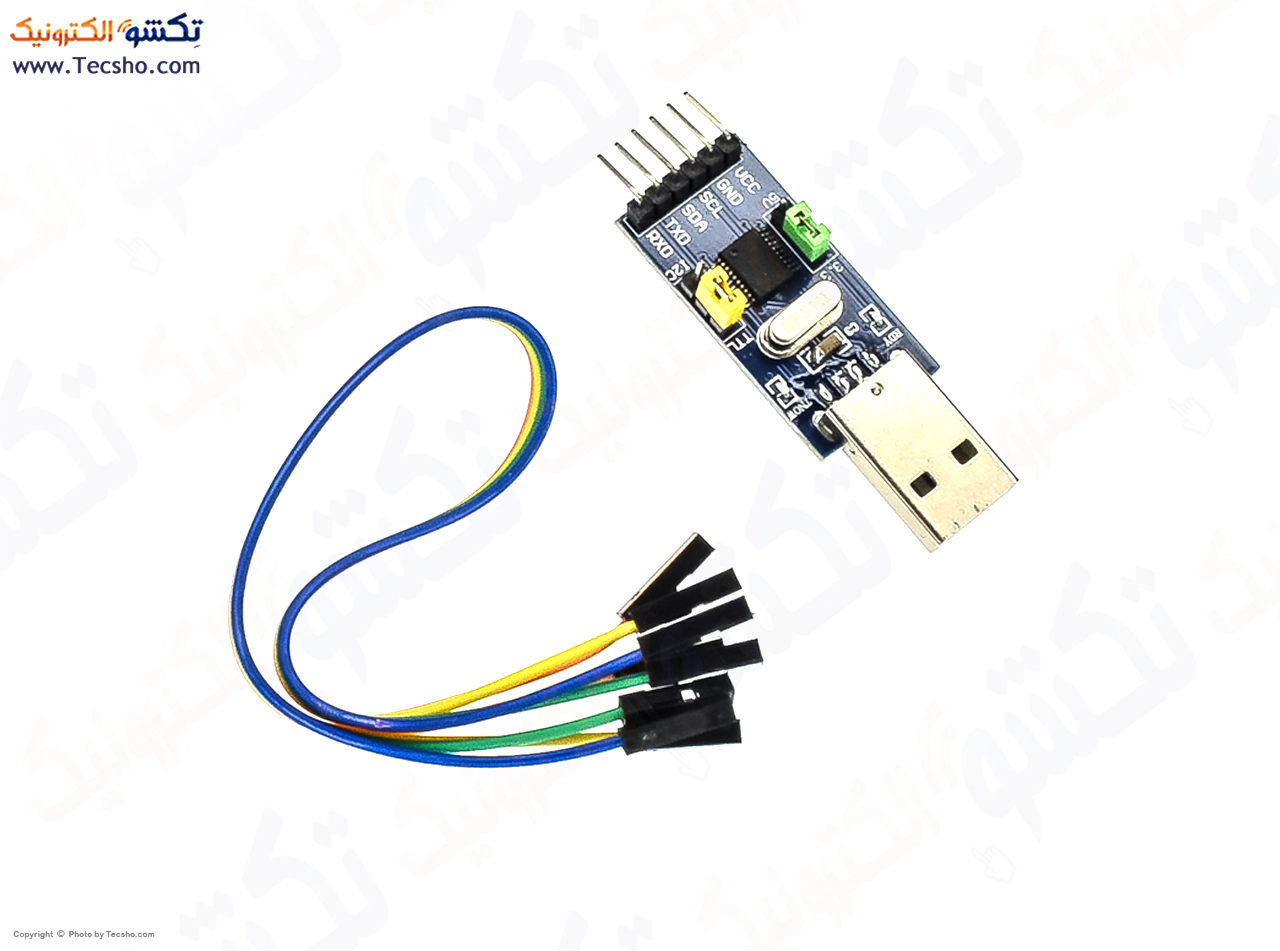

ماژول USB to TTL با تراشه CH341T یک رابط کاربردی برای ارتباط بین کامپیوتر و مدارهای الکترونیکی دارای رابط TTL است. این ماژول با اتصال به پورت USB، امکان برنامهریزی و تبادل داده با انواع میکروکنترلرها و ماژولهای الکترونیکی را فراهم میکند.

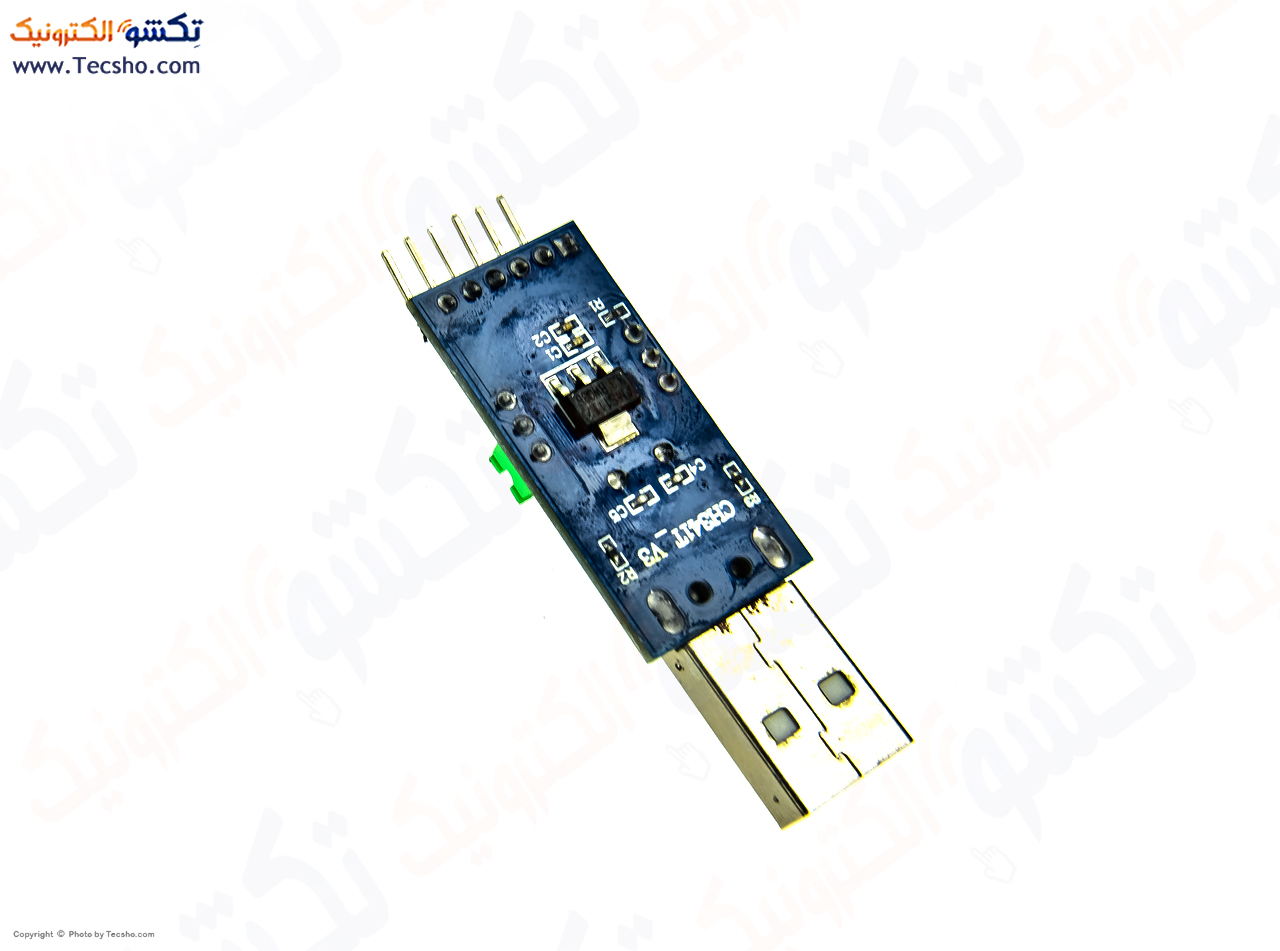

تراشه اصلی بهکاررفته در این ماژول، CH341T V3 است که به عنوان یک مبدل USB به UART عمل میکند. ماژول قادر است ولتاژهای 3.3 ولت و 5 ولت مورد نیاز مدار را تأمین کند و برای پروژههای متنوع الکترونیکی گزینهای انعطافپذیر محسوب میشود.
این ماژول از ساختار USB to UART بهره میبرد و از قابلیتهایی مانند انتقال داده سریال، دانلود برنامه از طریق ISP و برنامهریزی میکروکنترلرهای STC و STM MCU پشتیبانی میکند. وجود درایورهای خودکار برای اکثر سیستمعاملها باعث میشود راهاندازی آن ساده و بدون دردسر باشد.
برای استفاده از ماژول CH341T، تنها کافی است نرمافزار مربوط به میکروکنترلر یا دستگاه مورد نظر را روی سیستم نصب کرده و با سیمکشی صحیح پایههای TX، RX، تغذیه و زمین، ارتباط را برقرار کنید. همچنین میتوان با استفاده از نرمافزارهایی مانند PuTTY یا سایر ترمینالهای سریال، بهصورت مستقیم با دستگاههای TTL ارتباط برقرار کرد.
این ماژول یک ابزار مناسب برای توسعه، پروگرام و دیباگ پروژههای الکترونیکی محسوب میشود و در بین دانشجویان، تعمیرکاران و توسعهدهندگان کاربرد گستردهای دارد.
ویژگیهای ماژول پروگرمر USB to TTL CH341T
رابط ارتباطی: USB 2.0
ولتاژ کاری: 5 ولت
تراشه اصلی: CH341T V3
تعداد پایههای TTL: تا ۶ پایه (TX، RX، 3.3V، 5V، GND)
حداکثر سرعت انتقال داده: تا 2Mbps
پروتکلهای پشتیبانیشده: UART، I2C، SPI
سازگاری با سیستمعاملها: Windows، Linux و macOS (با درایورهای خودکار)
کاربردها:
برنامهریزی میکروکنترلرها: مناسب برای پروگرام و ارتباط با میکروکنترلرهایی که از رابط TTL استفاده میکنند، مانند برخی سریهای STC و STM.
ارتباط سریال USB به UART: ایجاد ارتباط سریال بین کامپیوتر و بردهای الکترونیکی برای ارسال و دریافت داده.
دیباگ و تست مدارها: استفاده در عیبیابی و بررسی عملکرد مدارهای دیجیتال و ماژولها.
پروژههای DIY و آموزشی: ایدهآل برای دانشجویان و علاقهمندان الکترونیک جهت یادگیری ارتباطات سریال.
برنامهریزی و تبادل داده با ماژولها: مناسب برای ارتباط با ماژولهای مختلف دارای رابط TTL.
استفاده با نرمافزارهای ترمینال: امکان ارتباط مستقیم با دستگاههای TTL از طریق نرمافزارهایی مانند PuTTY.
مزایا:
راهاندازی ساده: شناسایی خودکار در بسیاری از سیستمعاملها بدون نیاز به نصب پیچیده درایور.
پشتیبانی از ولتاژهای 3.3V و 5V: سازگار با طیف وسیعی از مدارها و ماژولها.
سرعت انتقال مناسب: پشتیبانی از نرخ انتقال داده تا 2 مگابیت بر ثانیه.
ابعاد کوچک و قابل حمل: مناسب برای استفاده در آزمایشگاه، کارگاه یا همراه داشتن در پروژهها.
سازگاری بالا: قابل استفاده در ویندوز، لینوکس و macOS.
