مشخصات ماژول ماسفت قدرت ولتاژ 5 تا 18 ولت با جریان 40 آمپر

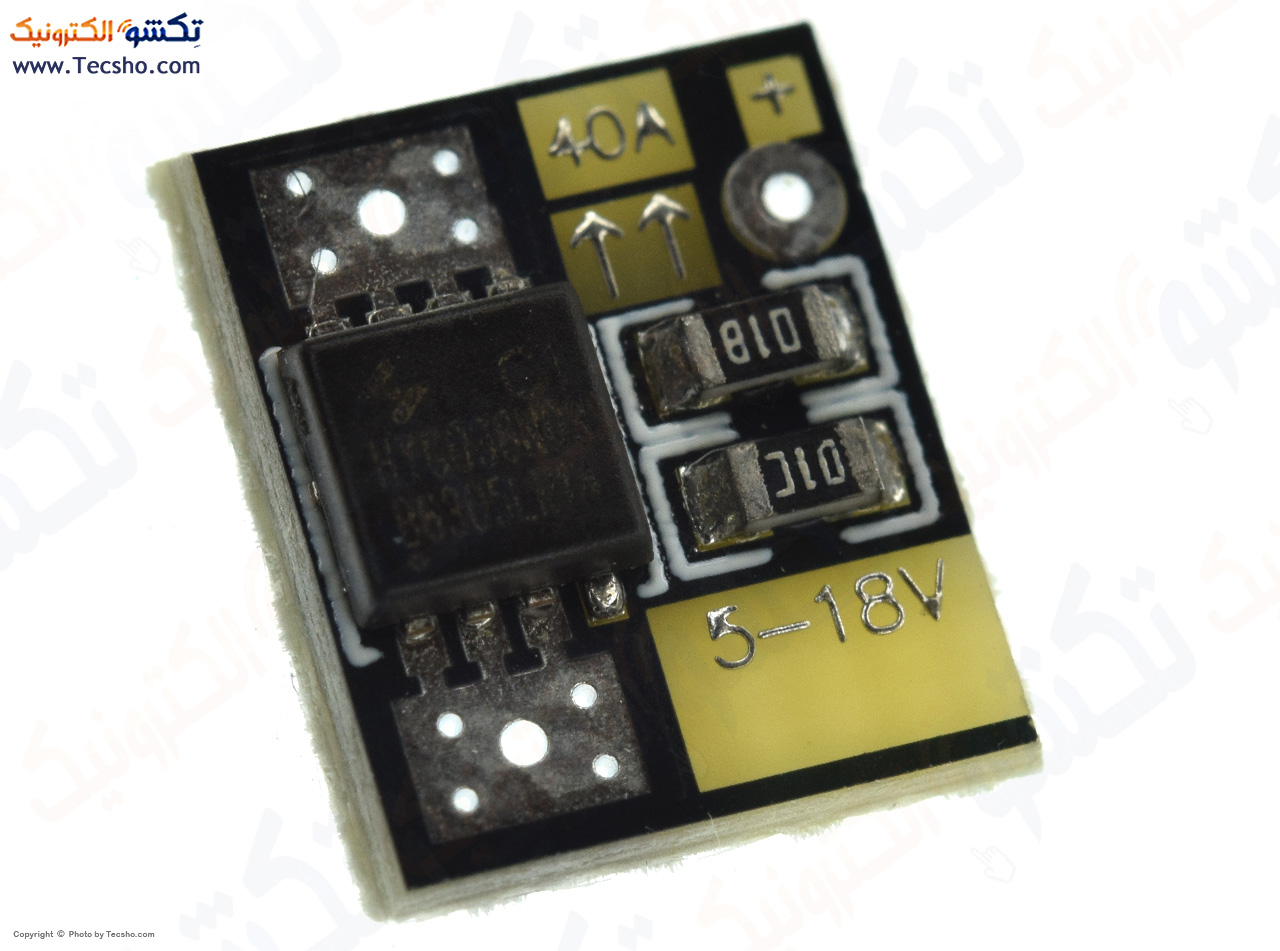

این برد ماسفت قدرت، یک ماژول سوئیچینگ فشرده، پرسرعت و قابلاطمینان جهت هدایت بارهای پرجریان DC بهشمار میرود که ساختار آن بر مبنای یک ماسفت قدرت کانال N (N-channel) توسعه یافته است. بخش کنترل این ماژول از طریق اعمال سیگنال مدولاسیون عرض پالس (PWM) یا سطوح منطقی دیجیتال به پایانه گیت ماسفت عمل میکند؛ در نتیجه، بار متصلشده به خروجی با سرعت بالا و افت توان بسیار ناچیز قطع و وصل میگردد.
مشخصات فنی
- ولتاژ ورودی: ۵ الی ۱۸ ولت DC
- ولتاژ تحریک گیت: ۳.۳ الی ۲۰ ولت DC
- حداکثر جریان خروجی لحظهای: تا ۴۰ آمپر
- جریان خروجی مداوم پیشنهادی: ۱۰ الی ۲۰ آمپر
- نوع ترانزیستور: ماسفت قدرت N-channel
- مدل ماسفت: HYG038N03LR1D
- روش کنترل: سیگنال PWM یا دیجیتال

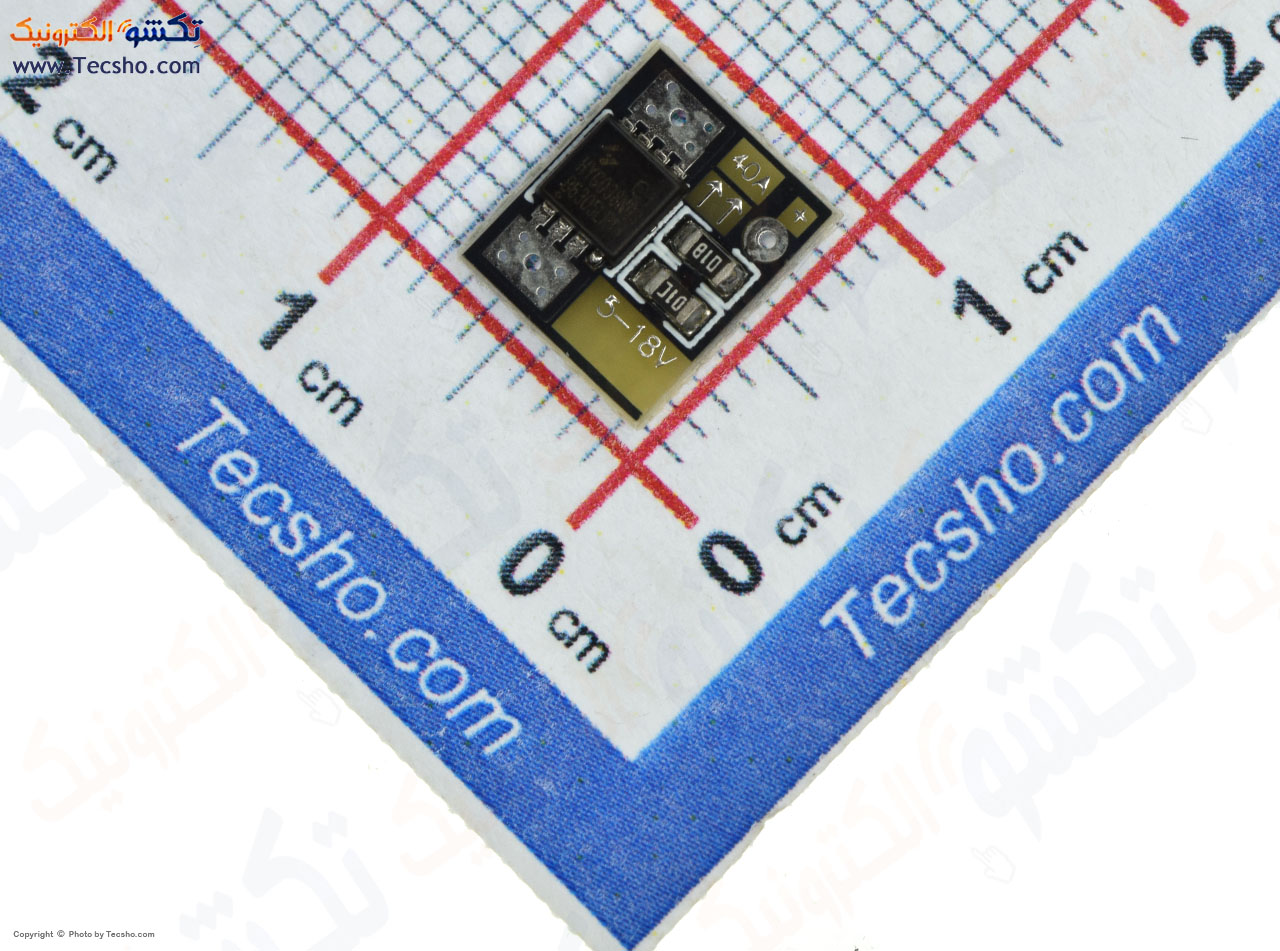

- ابعاد برد: تقریبی ۸ در ۷ میلیمتر
کاربردهای رایج
این ماژول جهت مدیریت بارهای پرمصرف DC در شرایطی که سرعت، پایداری و حجم فشرده مدنظر باشد، گزینهای کاملاً کاربردی محسوب میشود و امکان کلیدزنی مطمئن را بدون پیچیدگیهای اضافی در مدار مهیا میسازد.
- کلیدزنی و تنظیم دور موتورهای قدرتمند DC
- کنترل المن حرارتی و بارهای مقاومتی جریان مستقیم
- درایو کردن الئیدیهای توان بالا
- کنترل بارهای الکتریکی بهوسیله آردوینو یا بردهای رزبریپای
- مصارف خودرویی و تجهیزات قابل حمل با باتری
- جایگزینی مطمئن برای رلههای مکانیکی در مدارهای پرجریان
- مدیریت توان خروجی با روش PWM
- سوئیچ کردن مسیر تغذیه ماژولهای پرمصرف
- سیستمهای اتوماسیون صنعتی سبک
- ساختارهای هوشمند کنترل و مدیریت انرژی
