مشخصات آی سی L293D DIP IC
| نوع: |
آی سی درایور موتور چهارگانه (Quad Driver) با قابلیت جریان بالا L293D یک مدار مجتمع یکپارچه شامل ۴ عدد درایور توان با خروجی پلهای H که برای کنترل دو موتور DC (در هر جهت) یا یک موتور پلهای دو قطبی طراحی شده است. این قطعه به دلیل داشتن دیودهای محافظ داخلی (Clamp Diodes) برای بارهای سلفی (مانند موتورها)، راهحلی کامل و قابل اعتماد برای کاربردهای مختلف محسوب میشود . |
|---|---|
| تعداد پایه: |

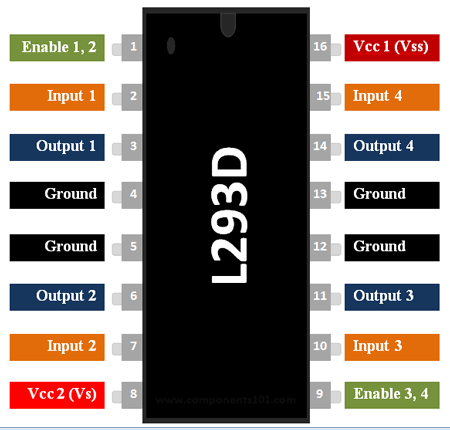

۱۶ پایه شامل ۴ ورودی کنترل (برای هر نیمپل)، ۴ خروجی توان، ۲ پایه تغذیه موتور (VS)، ۱ پایه تغذیه منطق (VSS) و پایههای زمین (GND) میباشد. این چیدمان طراحی مدار را ساده و مستقیم میکند . |
| پکیج: |
PDIP-16 (Plastic Dual In-line Package) یک پکیج از نوع نصب از طریق سوراخ (Through-Hole) با ۱۶ پایه که برای نصب روی بردهای آزمایشی و مدارات عمومی بسیار رایج و مناسب است. نسخه SMD آن نیز با کد L293DD در بازار موجود است . |
| ولتاژ تغذیه: |
ولتاژ تغذیه موتور (VS) از ۴٫۵ تا ۳۶ ولت و ولتاژ تغذیه منطق (VSS) از ۴٫۵ تا ۷ ولت گستره ولتاژ تغذیه موتور بسیار وسیع، امکان استفاده از آن را با انواع مختلف موتورها فراهم میکند. این انعطافپذیری آن را برای پروژههای مختلف بسیار جذاب میسازد . |
| توان مصرفی: |
جریان خروجی هر کانال تا ۶۰۰ میلیآمپر و با اتصال موازی کانالها تا ۱٫۲ آمپر این قطعه میتواند جریان قابل قبولی را برای راهاندازی موتورهای کوچک و متوسط تأمین کند. با موازیسازی دو کانال، قابلیت تأمین جریان بیشتر برای موتورهای قویتر نیز فراهم میشود . |
| حداکثر دمای کاری: |
محدوده ۰ تا ۷۰ درجه سانتیگراد (درجه تجاری) این گستره دمایی، عملکرد مطمئن را در شرایط محیطی معمول تضمین میکند. برای کاربردهای صنعتی، نسخههای با درجه حرارت بالاتر نیز موجود است . |
| کاربرد: |
کنترل موتورهای DC در رباتیک، سیستمهای حرکتدهنده (Motion Control)، کنترل موتورهای پلهای، پروژههای آردوینو، سیستمهای اتوماسیون صنعتی، دستگاههای اسباببازی، و بهطور کلی هر جایی که نیاز به کنترل جهت و سرعت یک یا دو موتور DC با جریان متوسط وجود دارد . |
آیسی L293D یکی از معروفترین و پرکاربردترین درایورهای موتور در جهان است که توسط شرکت **Texas Instruments** (و پیش از آن SGS-Thomson) تولید شده است . این قطعه به دلیل **سادگی استفاده، قابلیت اطمینان بالا و قیمت اقتصادی**، به یک **استاندارد صنعتی** در پروژههای رباتیک و الکترونیک تبدیل شده است .
**ویژگیهای برجسته این قطعه عبارتند از:**
* **دیودهای محافظ داخلی:** مهمترین ویژگی آن که از مدار در برابر ولتاژهای برگشتی ناشی از موتورها محافظت میکند و نیاز به قطعات خارجی را برطرف میسازد .
* **خروجیهای پل H کامل:** امکان چرخش موتور در هر دو جهت (چپ و راست) را فراهم میکند .
* **ورودیهای تشخیصی (Enable):** قابلیت خاموش و روشن کردن هر پل H به طور مستقل برای کنترل سرعت با تکنیک PWM .
* **قابلیت موازیسازی:** با اتصال کانالهای خروجی به صورت موازی، میتوان جریان بیشتری برای موتورهای قویتر تأمین کرد .
* **محافظت در برابر دمای بالا:** دارای خاموشی حرارتی برای محافظت از قطعه در شرایط اضافهبار است.
نسخه DIP این قطعه (L293D) برای استفاده در بردهای آزمایشی و پروژههای آموزشی بسیار محبوب است. نسخه SMD آن با کد L293DD نیز برای مدارات سطحنصب موجود است .
