مشخصات آی سی CD4069BM SOP-14 IC
| نوع: |
آی سی شش گیت اینورتر (Inverter) 6-channel CMOS CD4069BM یک مدار مجتمع دیجیتال که شامل ۶ عدد گیت منطقی NOT (معکوسکننده) مستقل و بدون بافر (Unbuffered) است. این قطعه به دلیل سادگی، مصرف توان پایین و تغذیه گسترده، کاربردهای فراوانی در مدارات منطقی، نوسانسازها و شکلدهی پالس دارد . |
|---|---|
| تعداد پایه: |
۱۴ پایه شامل ۶ ورودی و ۶ خروجی مجزا (هر گیت یک ورودی و یک خروجی دارد)، به همراه پایههای تغذیه (VDD) و زمین (VSS) میباشد. |
| پکیج: |

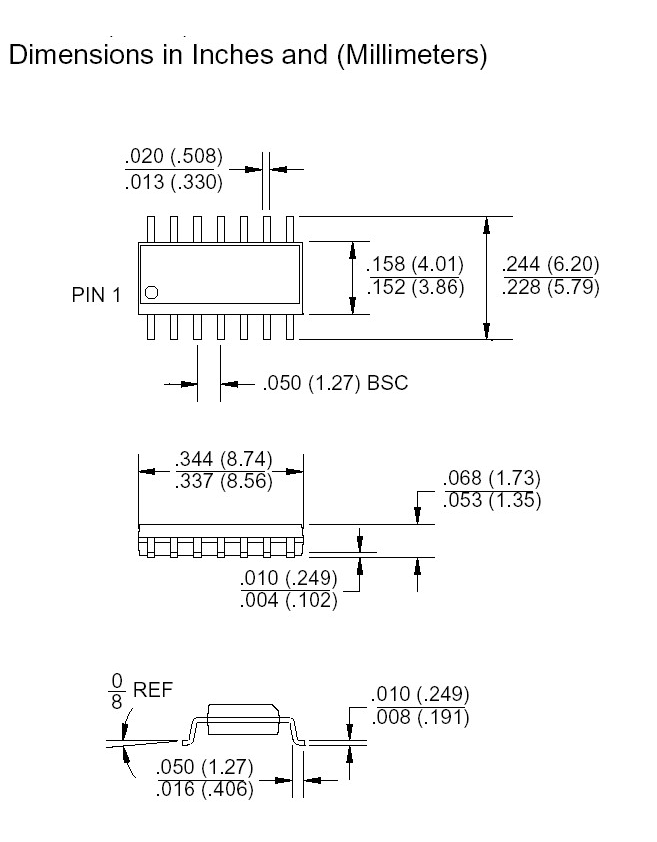

SOP-14 (SOIC-14) یک پکیج سطحنصب (SMD) با ابعاد استاندارد که برای مدارات چگال مدرن طراحی شده است و برای تولید انبوه بسیار مناسب میباشد . |
| ولتاژ تغذیه: |
محدوده ۳ تا ۱۵ ولت گستره ولتاژ تغذیه بسیار وسیع، امکان استفاده از آن را در سیستمهای با ولتاژهای مختلف (مانند ۵ ولت، ۹ ولت و ۱۲ ولت) فراهم میکند . |
| توان مصرفی: |
جریان ساکن (Quiescent) بسیار پایین (حدود ۱ میکروآمپر) مصرف توان بسیار پایین، آن را برای کاربردهای باتریخور و مدارات با توان محدود ایدهآل میسازد . |
| حداکثر دمای کاری: |
محدوده -۴۰ تا ۸۵+ درجه سانتیگراد (درجه صنعتی) این گستره دمایی، عملکرد مطمئن را در شرایط محیطی مختلف تضمین میکند . |
| کاربرد: |
مدارات منطقی پایه، نوسانسازهای کریستالی و RC، مدارات شکلدهی و تاخیر پالس، بافرهای سیگنال، مدارات کنترل، و بهطور کلی در هر جایی که نیاز به معکوسسازی یک سیگنال منطقی با مصرف توان پایین وجود دارد . |
آیسی CD4069BM یکی از قطعات کلاسیک خانواده 4000 سری CMOS است که توسط شرکتهای مختلفی مانند Texas Instruments و NXP تولید میشود. این قطعه به دلیل **قابلیت اطمینان بالا، ولتاژ کاری وسیع و سادگی**، یک انتخاب استاندارد در مدارات دیجیتال است .
ویژگیهای برجسته این قطعه شامل مصرف توان بسیار پایین، نویزپذیری بالا و ورودیهای با امپدانس بالا میباشد. این قطعه به دلیل بدون بافر بودن (Unbuffered)، در مدارات نوسانساز و خطی (مانند تقویتکنندههای Class-C) عملکرد بهتری دارد و استفاده از آن در این کاربردها متداول است. نسخه SMD آن با کد CD4069BM و نسخه DIP آن با کد CD4069BE در بازار موجود است.
