مشخصات ماژول محافظ شارژ باتری لیتیومی 3 سل 20 آمپر
معرفی ماژول محافظ شارژ باتری لیتیومی 3 سل 20 آمپر
ماژول محافظ شارژ باتری لیتیومی 3 سل 20 آمپر یک برد هوشمند مدیریت باتری (BMS) برای پکهای سه سل لیتیوم یون یا لیتیوم پلیمر است که معمولا با ولتاژ نامی 11.1 ولت و حداکثر حدود 12.6 ولت کار میکنند. این ماژول با داشتن مدارهای حفاظت در برابر شارژ بیش از حد (Over Charge)، دشارژ بیش از حد (Over Discharge)، جریان بیش از حد و اتصال کوتاه (Over Current/Short Circuit) و در بسیاری از مدلها بالانس سلها (Cell Balancing)، از باتری شما در برابر آسیبهای جدی محافظت میکند و عمر مفید پک باتری را به شکل قابل توجهی افزایش میدهد.
اگر قصد ساخت پک باتری لیتیومی برای پروژههایی مثل پاوربانک دستساز، دریل شارژی، رباتهای کنترلی، سیستمهای روشنایی اضطراری، اسپیکر قابل حمل، اسکوتر برقی کوچک یا هر کاربرد 12 ولتی دیگری دارید، استفاده از یک برد محافظ 3S 20A ضروری است. این برد روی هر سه سل کنترل دقیق انجام میدهد و اجازه نمیدهد هر سلول از محدوده ولتاژ و جریان امن خود خارج شود.
چرا به BMS سه سل 20 آمپر نیاز داریم؟
باتریهای لیتیومی نسبت به باتریهای نیکل یا سرب–اسید حساستر هستند و اگر بدون محافظ مناسب شارژ یا دشارژ شوند، ممکن است دچار کاهش ظرفیت، داغ شدن، بادکردگی، یا حتی آسیب غیرقابل جبران شوند. مهمترین خطرات، شارژ بیش از حد و تخلیه بیش از حد سلولها است. در یک پک سه سل (3S)، این مشکل جدیتر میشود، چون اختلاف ولتاژ بین سلولها در طول زمان بیشتر میشود و اگر بالانس نشوند، ممکن است یکی از سلولها زودتر به حد خطر برسد.
ماژول محافظ شارژ باتری لیتیومی 3 سل 20 آمپر با اندازه کوچک و طراحی بهینه، به شما کمک میکند:
ولتاژ هر سلول در بازهای امن باقی بماند.
در صورت تخلیه بیش از حد، خروجی را قطع کند تا باتری آسیب نبیند.
در صورت شارژ بیش از حد، جریان شارژ را متوقف کند.
در برابر اتصال کوتاه یا جریانهای لحظهای بالا از بار و باتری محافظت کند.
در مدلهای دارای بالانسر، اختلاف ولتاژ بین سلولها را کاهش دهد تا پک همیشه متعادل بماند.
مشخصات معمول ماژول محافظ شارژ 3S 20A
با توجه به مدل تولیدکننده، مقادیر دقیق ممکن است کمی متفاوت باشد، اما به طور کلی برد محافظ 3 سل 20 آمپر دارای مشخصات تقریبی زیر است:
تعداد سلولها: 3 سل لیتیوم یون / لیتیوم پلیمر (پک 3S)
جریان کاری نامی: تا 20 آمپر (بسته به مدل، جریان پیوسته یا پیک)
ولتاژ نامی پک: 11.1 ولت (حداکثر حدود 12.6 ولت)
حفاظت شارژ بیش از حد: قطع شارژ هنگامی که ولتاژ هر سلول از حدود 4.25 ولت بیشتر شود
حفاظت دشارژ بیش از حد: قطع خروجی زمانی که ولتاژ هر سلول به حدود 2.5–3 ولت کاهش یابد
حفاظت جریان بیش از حد و اتصال کوتاه: قطع سریع برای جلوگیری از داغ شدن سیمها و سلولها
بالانس سلها: در برخی مدلها فعال برای یکسان نگه داشتن ولتاژ سلولها
ابعاد کوچک و وزن کم: مناسب برای قرار گرفتن داخل پک باتری یا جعبه دستگاه
این ماژول به دلیل پشتیبانی از جریان تا 20 آمپر، برای بسیاری از بارهای متوسط مثل موتورهای DC کوچک، آمپلیفایرهای صوتی، اینورترهای کوچک 12 ولت، پمپهای آب کممصرف، و مدارهای روشنایی LED پرقدرت مناسب است.

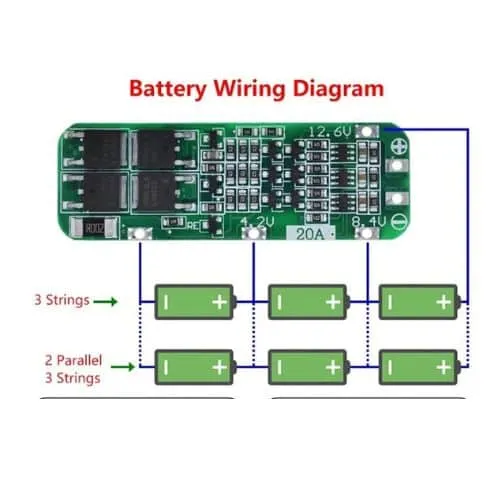

نحوه اتصال ماژول محافظ باتری لیتیومی 3 سل 20 آمپر
برای استفاده صحیح از این برد BMS، لازم است سه سل لیتیومی مشابه (از نظر ظرفیت، برند و سطح سلامت) تهیه کنید و به صورت سری بستهبندی کنید. سپس مطابق راهنمای روی برد، سیمها را متصل نمایید. در اکثر ماژولهای 3S 20A، پینها یا پدهای زیر وجود دارد:
B- : اتصال به منفی اولین سلول
B1 / B2 / B3 : اتصال به نقاط میانی بین سلولها (مثلا بین سلول اول و دوم، و بین دوم و سوم)
B+ : اتصال به مثبت آخرین سلول در سری
P- و P+ : خروجی/ورودی مشترک برای بار و شارژر (بسته به طراحی بعضی مدلها ممکن است C- جداگانه برای شارژر داشته باشند)
پس از اتصال سیمها، میتوانید شارژر مخصوص باتری لیتیوم 12.6 ولت را به پورت P+ و P- متصل کنید و همین ترمینالها را برای تغذیه بار نیز به کار ببرید. پیشنهاد میشود قبل از لحیمکاری نهایی، اتصالها را روی کاغذ رسم و با دقت بررسی کنید تا از اشتباه سیمبندی جلوگیری شود.
نکات ایمنی و توصیههای کاربردی
از سلولهای باکیفیت استفاده کنید
کیفیت سلولها تاثیر مستقیم بر ایمنی و طول عمر پک باتری دارد. ترکیب سلولهای قدیمی و جدید یا مختلف را در یک پک توصیه نمیکنیم.
جریان بار را با توان برد تطبیق دهید
اگرچه ماژول محافظ شارژ باتری لیتیومی 3 سل 20 آمپر میتواند تا حدود 20 آمپر را تحمل کند، بهتر است برای اطمینان و طول عمر بیشتر، جریان پیوسته سیستم خود را کمی کمتر از مقدار نامی انتخاب کنید؛ مثلا 10 تا 15 آمپر.
تهویه و خنککاری را فراموش نکنید
در جریانهای بالا، ماسفتها و مقاومتهای روی برد گرم میشوند. بهتر است ماژول را در محفظهای با تهویه مناسب نصب کنید و از قرار گرفتن آن در مجاورت مستقیم منابع حرارت جلوگیری کنید.
از شارژر مناسب لیتیوم استفاده کنید
برای پک 3S، باید از شارژر 12.6 ولت مخصوص باتری لیتیوم استفاده شود. استفاده از شارژرهای نامناسب میتواند باعث آسیب به سلولها یا برد محافظ شود.
اتصال کوتاه را عمدا تست نکنید
اگرچه این ماژول مجهز به حفاظت اتصال کوتاه است، آزمایش های عمدی مکرر ممکن است به برد یا سلولها آسیب بزند.
کاربردهای ماژول محافظ شارژ باتری لیتیومی 3 سل 20 آمپر
این ماژول در طیف وسیعی از پروژههای الکترونیکی و صنعتی کاربرد دارد، از جمله:
ساخت پک باتری 12 ولت برای سیستمهای روشنایی اضطراری یا چراغهای قابل حمل
اسپیکرهای بلوتوثی و آمپلیفایرهای قابل حمل با توان متوسط
رباتهای مسابقهای و آموزشی که نیاز به باتری کمحجم و پرقدرت دارند
دریل و ابزارهای شارژی که با پک 11.1 ولتی کار میکنند
پاوربانکهای ولتاژ بالا یا ماژولهای افزایشدهنده ولتاژ برای تغذیه لپتاپ و تجهیزات خاص
پروژههای DIY برای انرژی خورشیدی کوچک و سیستمهای مستقل از شبکه
3S 20A Li‑ion Lithium Battery Protection Board – 3 Cell 11.1V BMS Module
This 3S 20A lithium battery protection board is a compact BMS module designed for 3‑cell (3S) Li‑ion / Li‑Po battery packs. It provides over‑charge, over‑discharge, over‑current and short‑circuit protection, and helps to balance the cells to extend battery life and improve safety.
Long Description (English):
The 3S 20A Lithium Battery Protection Board is an essential BMS (Battery Management System) module for building reliable 3‑cell Li‑ion or Li‑Po battery packs with a nominal voltage of 11.1V (maximum about 12.6V). It continuously monitors each cell in the pack and protects your battery against common hazards such as over‑charge, over‑discharge, over‑current and short‑circuit conditions.
Thanks to its 20A current rating, this 3S BMS is suitable for a wide range of medium‑power applications, including DIY power banks, cordless tools, robots, LED lighting systems, portable speakers, and other 12V projects that require a compact and efficient lithium battery pack.
Key Features
Designed for 3‑series (3S) Li‑ion / Li‑Po cells
Supports up to 20A discharge current (model‑dependent)
Over‑charge protection for each cell
Over‑discharge protection to prevent deep discharge damage
Over‑current and short‑circuit protection for improved safety
Cell balancing function on many models to keep cell voltages equal
Compact PCB, easy to integrate inside battery packs or small enclosures
Typical Electrical Specifications*
(*Values may vary slightly depending on the exact model.)
Battery type: Li‑ion / Li‑Po, 3 cells in series (3S)
Nominal pack voltage: 11.1V
Max charging voltage: approx. 12.6V
Continuous discharge current: up to 20A
Over‑charge detection voltage: around 4.25V per cell
Over‑discharge detection voltage: around 2.5–3.0V per cell
Short‑circuit and over‑current cut‑off with automatic recovery
Wiring and Connections
Most 3S 20A BMS modules provide the following terminals:
B‑ : connect to the negative terminal of the first cell
B1 / B2 / B3 : connect to the cell junction points between the series cells
B+ : connect to the positive terminal of the last cell in series
P+ / P‑ : common output terminals for load and charger (some models have a separate C‑ for charger)
After connecting the cells in series, carefully solder the wires according to the labeling on the PCB. Then you can connect a 12.6V lithium battery charger to P+ and P‑ and use the same terminals to power your load.
Applications
3S 11.1V lithium battery packs for DIY electronics projects
Portable audio systems and Bluetooth speakers
Robotics and RC models requiring a compact 3S pack
Cordless drills and tools working around 12V
Small solar power systems and emergency lighting
Custom 12V battery packs for hobby and prototyping
Safety Notes
Always use matched cells (same capacity, brand and state of health).
Do not exceed the rated current of the BMS for continuous operation.
Provide adequate ventilation for the module at higher currents.
Use only proper lithium battery chargers with correct voltage (12.6V for 3S).
Observe polarity carefully and double‑check wiring before powering the system.
