آی سی DK1203 DIP-8 IC | DK 1203 DIP-8

آی‌سی DK1203 یک کنترلر منبع تغذیه سوئیچینگ AC‑DC با بسته DIP‑8 است که برای طراحی SMPS کم‌مصرف و کوچک استفاده می‌شود. این آی‌سی در داخل خود ترانزیستور قدرت ۷۰۰ ولت دارد و می‌تواند مستقیماً به ترانسفورماتور متصل شود، بنابراین نیاز به تعداد زیادی قطعه جانبی ندارد.

ویژگی‌های کلیدی:

• ورودی AC: 85–265 ولت

• فرکانس PWM: تقریباً 65 کیلوهرتز

• مصرف حالت آماده‌به‌کار: < 0.3 وات

• حفاظت‌ها: اضافه‌جریان، اضافه‌بار، اضافه‌دمای داخلی و اتصال کوتاه

کاربردها:

• شارژرها و آداپتورهای کوچک AC‑DC

• درایور LED

• منابع تغذیه تلویزیون، مانیتور و دستگاه‌های الکترونیکی کم‌مصرف

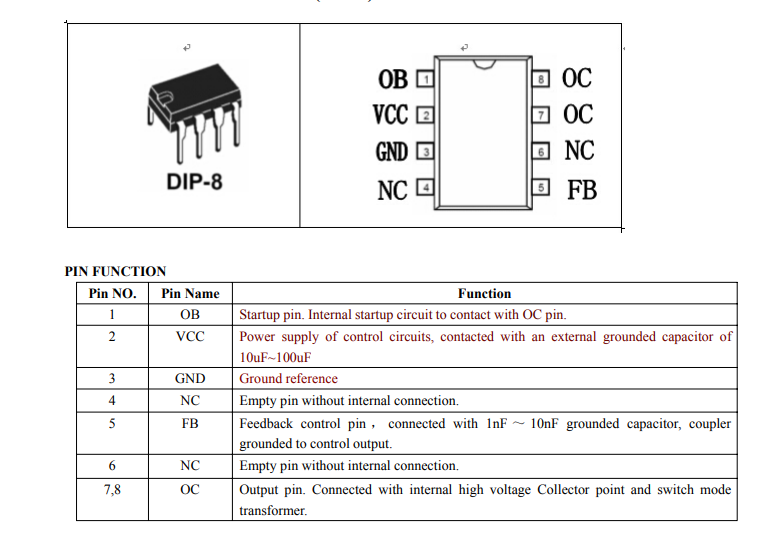

• آی‌سی DK1203 دارای ترانزیستور قدرت داخلی است و تغذیه آن از همان ورودی AC مدار تامین می‌شود، اما برای عملکرد داخلی خود نیاز به ولتاژ DC دارد که در محدوده زیر است:

  • ورودی AC: 85 V تا 265 V AC (سراسری برق شهری)

  • ولتاژ داخلی VCC آی‌سی: معمولاً حدود 12–18 ولت DC پس از راه‌اندازی اولیه و تامین انرژی از طریق ترانسفورماتور داخلی و مسیر خودراه‌انداز (Startup)

  •
