مشخصات آی سی L6219DS SMD IC
| نوع: |
درایور موتور پلهای دوپل با کنترل جریان |

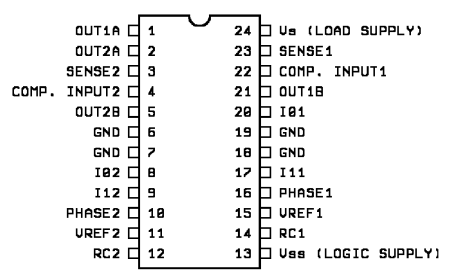

|---|---|
| تعداد پایه: |
۲۴ پایه |
| پکیج: |
SMD |
| حداکثر دمای کاری: |
‑۲۰ °C تا +۸۵ °C |
| کاربرد: |
کنترل موتورهای پلهای (Stepper) |
L6219DS یک آیسی درایور موتور پلهای (Stepper Motor Driver) از شرکت STMicroelectronics است که برای کنترل موتورهای پلهای دو قطبی (bipolar) یا دو موتور DC کاربرد دارد.
مشخصات عملکردی
-
نوع IC: درایور موتور پلهای / موتور DC دو کاناله
-
پکیج: SOIC‑24 برای نصب سطحی (SMD/SMT)
-
ولتاژ تغذیه موتور: ۱۰ تا ۴۶ ولت
-
ولتاژ تغذیه منطق: حدود ۴.۷۵ تا ۵.۲۵ ولت
-
جریان خروجی: تا ۷۵۰ mA برای هر کانال (مداوم)
-
تعداد پل: دو Full‑Bridge (پل H) برای کنترل دو سیمپیچ موتور یا دو موتور DC
کاربردها
کنترل موتورهای پلهای (Stepper)
کنترل دو موتور DC بهصورت دوپل
رباتها و دستگاههای خودحرکت
پرینترهای 3D، CNC و پروژههای اتوماسیون کوچک
سیستمهایی که نیاز به کنترل دقیق سرعت و جهت دارند
ولتاژ تغذیه آیسی L6219DS به دو بخش تقسیم میشود:
-
تغذیه موتور (VBB):
-
محدوده: ۱۰ ولت تا ۴۶ ولت
-
برای تغذیه مستقیم سیمپیچهای موتور پلهای یا موتور DC استفاده میشود.
-
-
تغذیه منطق (VCC):
-
محدوده: ۴.۷۵ ولت تا ۵.۲۵ ولت
-
برای بخش کنترل و ورودیهای منطقی TTL/CMOS استفاده میشود.
-
-
