مشخصات آی سی 4N25 DIP IC
| نوع: |
اپتوکوپلر تککاناله با خروجی فتوترانزیستور NPN |
|---|---|
| تعداد پایه: |
۶ پایه |
| پکیج: |
DIP-6 |
| ولتاژ تغذیه: |
1.2 تا 1.4 ولت |
| حداکثر دمای کاری: |
−55°C تا +100°C |
| کاربرد: |
ایزوله کردن سیگنالهای دیجیتال و آنالوگ |
معرفی 4N25 DIP

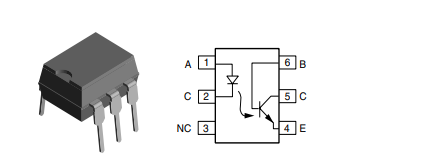

4N25 یک اپتوکوپلر (Optocoupler یا Optoisolator) تککاناله با خروجی فتوترانزیستور NPN است که در بستهبندی DIP-6 (6 پایه) ارائه میشود. این قطعه برای ایزوله کردن سیگنالهای الکتریکی بین دو مدار با ولتاژ متفاوت استفاده میشود، بهطوری که نور LED داخلی، ترانزیستور خروجی را فعال میکند بدون اتصال مستقیم الکتریکی بین دو بخش مدار.
ویژگیهای اصلی
-
نوع خروجی: فتوترانزیستور NPN
-
ولتاژ کلکتور-امیتر: تا 70 ولت
-
جریان کلکتور: تا 50 میلیآمپر
-
ولتاژ و جریان LED داخلی: Forward voltage ~1.2-1.4V، جریان حداکثر 60 mA
-
ایزولاسیون بین ورودی و خروجی: ~2500 تا 5300 Vrms
-
نسبت انتقال جریان (CTR): حداقل ~20% در جریان ورودی 10 mA
-
کاربردها
-
ایزوله کردن سیگنالهای دیجیتال و آنالوگ
-
کنترل رلهها و موتور
-
محافظت از میکروکنترلر و مدارهای حساس
-
تجهیزات PLC، مخابرات، اندازهگیری صنعتی
-
-
