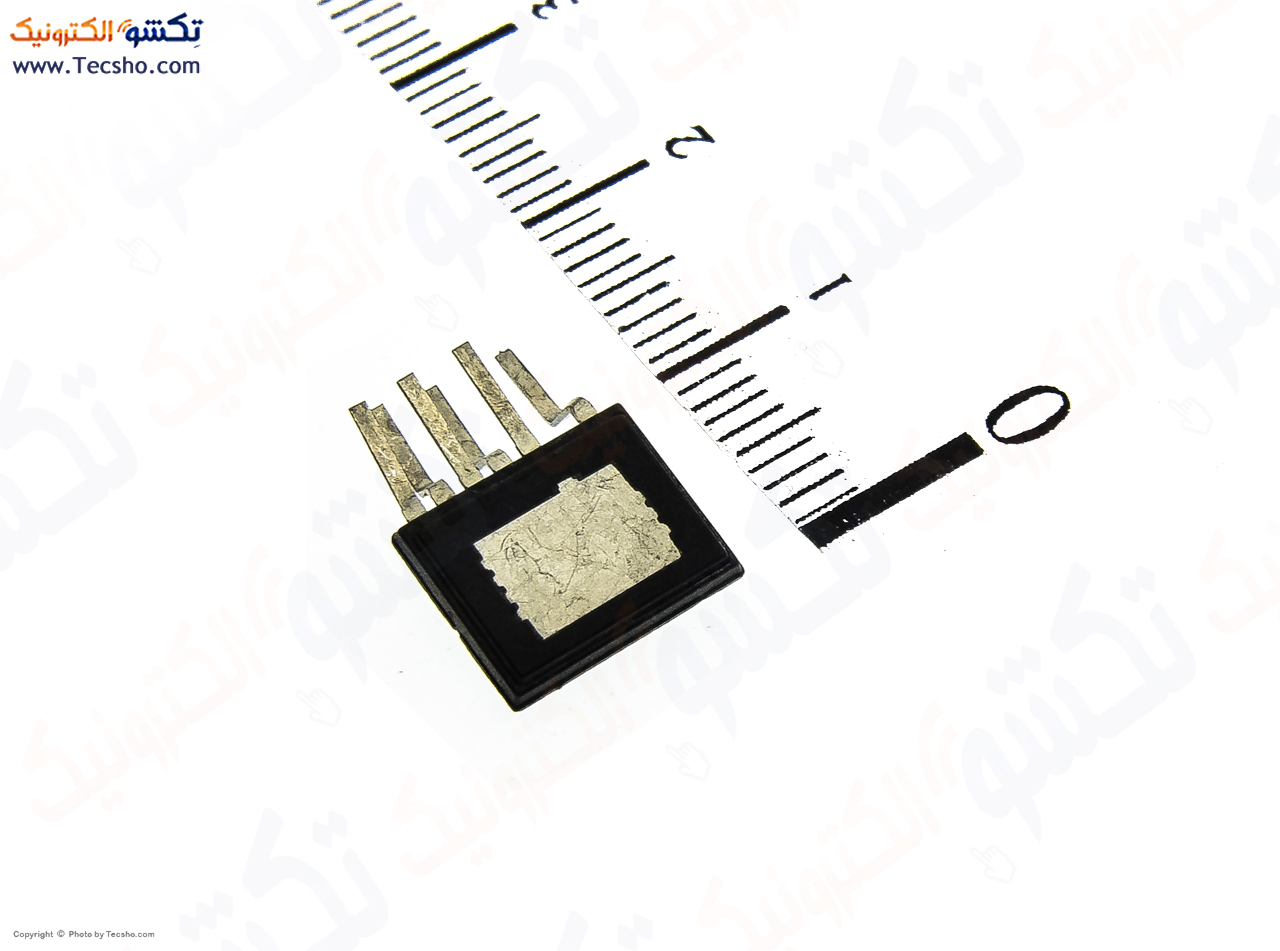

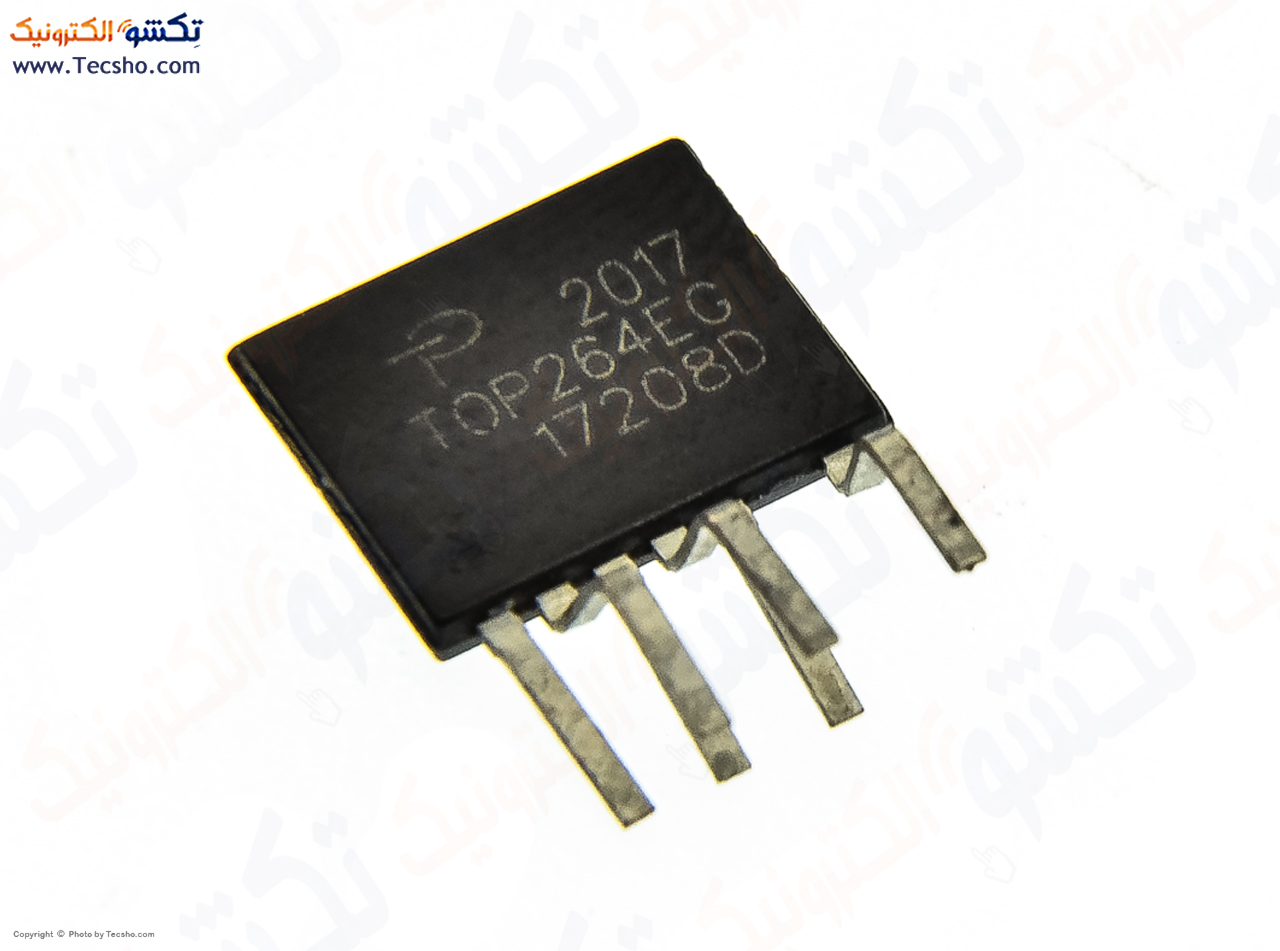

آی سی TOP264EG IC | TOP264EG DIP

معرفی TOP264EG

TOP264EG یک آی‌سی کنترلر سوئیچینگ AC‑DC از شرکت Power Integrations است که مخصوص طراحی منابع تغذیه با معماری Flyback است. این IC همه مدارهای حفاظتی مهم را درون خودش دارد و با طراحی کم‌مصرف، کارایی بالایی در مبدل‌های AC به DC دارد.

ویژگی‌های کلیدی

• ورودی AC: 85 تا 265 ولت

• توان خروجی: تا حدود 60 وات

• فرکانس سوئیچینگ: 66 یا 132 کیلوهرتز

• حفاظت‌ها: اضافه‌جریان، اتصال کوتاه، اضافه‌ولتاژ، اضافه‌بار و حفاظت حرارتی

• نوع نصب: Through-hole (شبیه DIP)

• دمای کاری: −40 تا +150 درجه سانتی‌گراد

کاربردها

• شارژرها و آداپتورها

• منابع تغذیه LED

• تجهیزات الکترونیکی صنعتی و مصرفی که نیاز به مبدل AC به DC دارند

• ولتاژ تغذیه آی‌سی TOP264EG به شرح زیر است:

  • ولتاژ ورودی AC: 85 تا 265 ولت AC (قابل استفاده در شبکه‌های برق تک‌فاز استاندارد جهانی)

  • ولتاژ شکست داخلی MOSFET: 725 ولت (Drain-Source)

  • ولتاژ کاری داخلی مدار کنترل: تغذیه داخلی از طریق پین BP / BYPASS و مدار داخلی تولید می‌شود، معمولاً حدود 12 ولت داخلی برای بخش کنترل

  •
