آی سی SM8022BS DIP-8 IC | SM8022BS DIP-8

 معرفی کلی:
SM8022BS یک آی‌سی درایور گِیت MOSFET دوگانه است که در پکیج DIP‑8 عرضه می‌شود. این آی‌سی با استفاده از ورودی اپتوکوپل، سیگنال کنترل را از مدار قدرت جدا می‌کند و اجازه می‌دهد MOSFETها با سرعت بالا و ایمن روشن و خاموش شوند. این ویژگی باعث می‌شود SM8022BS برای کاربردهای صنعتی و مدارهای سوئیچینگ بسیار مناسب باشد.

ویژگی‌ها:

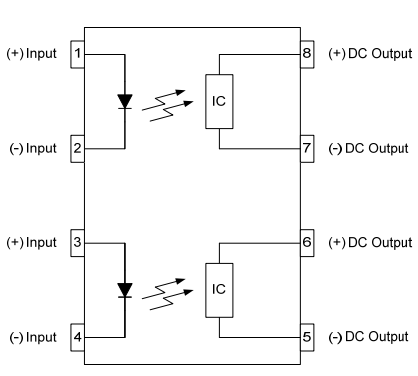

این آی‌سی دارای دو کانال درایور مستقل است و هر کانال شامل LED ورودی و خروجی فتودیود برای ایزولاسیون نوری است. علاوه بر این، مدار تخلیه فعال آن باعث خاموشی سریع MOSFET می‌شود و توانایی هدایت بارهای خازنی بالا را دارد. پکیج DIP‑8 آن امکان نصب آسان روی PCB و استفاده در پروتوتایپ‌ها را فراهم می‌کند.

کاربرد آی‌سی SM8022BS DIP‑8

SM8022BS یک درایور گِیت MOSFET دوگانه با ایزولاسیون اپتوکوپل است و کاربردهای اصلی آن:

• درایور گِیت MOSFET در منابع تغذیه سوئیچینگ

• کنترل بارهای خازنی بالا (مثل MOSFET قدرت)

• رله حالت‌جامد (SSR)

• مدارات صنعتی و تحقیقاتی که نیاز به ایزولاسیون سیگنال کنترل از مدار قدرت دارند

• معمولاً این آی‌سی نیازی به ولتاژ تغذیه خارجی جداگانه ندارد مثل آی‌سی‌های منطق دیجیتال؛

  • خروجی درایو (Drive Output) خودش ولتاژ درایو گِیت را فراهم می‌کند (حدود 6V).

  • ورودی LED باید با جریان مناسب (چند میلی‌آمپر) از منبع کنترل تغذیه شود تا خروجی فعال شود.

  این یعنی در طراحی مدار:
   ورودی LED آی‌سی معمولاً از منبع 5V/3.3V با مقاومت محدودکننده تغذیه می‌شود.
   خروجی درایو تا حدود 6V گِیت MOSFET را در سطح مناسب روشن می‌کند.

•
