مشخصات آی سی SN74HC86N DIP-14 IC
| نوع: |
آیسی منطقی دیجیتال CMOS |
|---|---|
| تعداد پایه: |
۱۴ پایه |
| پکیج: |
DIP‑14 |
| ولتاژ تغذیه: |
5 ولت |
| حداکثر دمای کاری: |
–40°C تا +85°C |
| کاربرد: |
مدارات رمزنگاری ساده |
SN74HC86N — معرفی

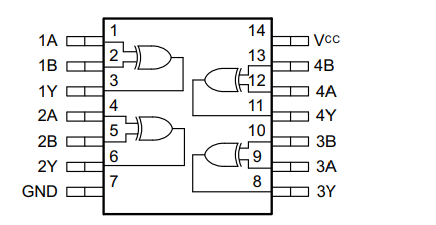

SN74HC86N یک آیسی منطقی CMOS با سرعت بالا است که شامل چهار گیت XOR دو ورودی (Quad 2‑Input XOR) میشود. این آیسی در پکیج DIP‑14 عرضه میشود و برای پردازش سیگنالهای دیجیتال و طراحی مدارات منطقی کاربرد دارد.
ویژگیهای کلیدی
-
چهار گیت XOR دو ورودی مستقل
-
ولتاژ کاری: 2 تا 6 ولت (معمولاً 5V)
-
سرعت سوئیچینگ بالا (Propagation delay حدود 10–12 نانوثانیه)
-
پشتیبانی از بارهای منطقی TTL و CMOS
-
محدوده دمای کاری: –40°C تا +85°C
-
خروجی Push-Pull، قابل اتصال مستقیم به دیگر مدارات منطقی
کاربردها
-
جمعکننده و تفریقکننده دیجیتال
-
مقایسه و تشخیص اختلاف سیگنالها
-
مدارات رمزنگاری ساده
-
پروژههای FPGA، میکروکنترلر و مدارهای منطقی دیجیتال
-
