آی سی TLE6215G SMD IC | TLE6215G SMD

TLE6215G یک آی‌سی سوئیچ توان کم‌جانبی (Low‑Side Power Switch) از شرکت Infineon Technologies است که برای کنترل بارهای DC با فرمان دیجیتال طراحی شده است. این IC دارای دو کانال مستقل خروجی است و می‌تواند بارهایی مانند لامپ، رله، سولوئید و موتورها را از سمت زمین کنترل کند. نوع خروجی آن N‑Channel Low‑Side است و به وسیله ورودی‌های منطقی از میکروکنترلر یا مدارهای منطقی فعال می‌شود.

این آی‌سی برای کاربردهای صنعتی و خودرویی مناسب است، چرا که دارای محافظت‌های داخلی شامل اضافه‌جریان، اضافه‌دمای داخلی، ولتاژ بیش‌ازحد و تشخیص بار باز (Open-Load Detect) می‌باشد. این ویژگی‌ها باعث می‌شوند مدارهای طراحی‌شده با TLE6215G پایدار و ایمن عمل کنند و از آسیب به IC و بارها جلوگیری شود.

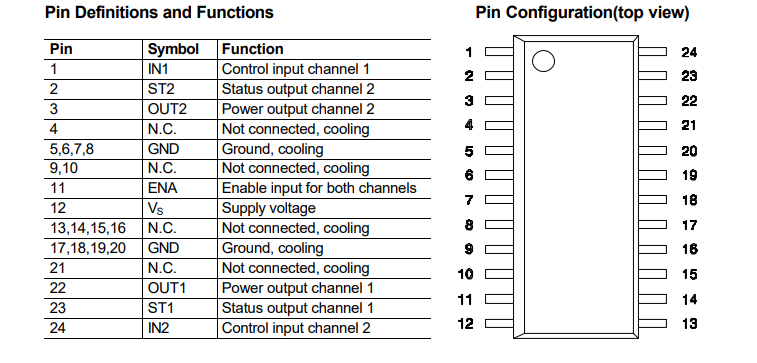

TLE6215G در پکیج SMD PG‑DSO‑24 عرضه می‌شود و دارای 24 پایه است که شامل تغذیه، زمین، ورودی‌های کنترلی، خروجی‌های بار و پایه‌های وضعیت و تشخیص خطا می‌باشد. ولتاژ تغذیه کاری آن بین 4.8 V تا 40 V و محدوده دمای کاری آن −40 °C تا +150 °C است. این IC به دلیل قابلیت سوئیچینگ مستقیم بار با جریان متوسط و محافظت‌های داخلی، گزینه مناسبی برای کنترل بارهای DC در مدارهای حساس و کاربردهای صنعتی و خودروئی محسوب می‌شود.

کاربردهای خلاصه TLE6215G:

• کنترل بارهای DC مانند لامپ‌ها، رله‌ها، سولوئیدها و موتورها

• کاربردهای خودروئی و صنعتی که نیاز به سوئیچینگ امن بار دارند

• راه‌اندازی بارها با کنترل دیجیتال از میکروکنترلرها یا مدار منطقی

• مدارهایی با محافظت داخلی: اضافه‌جریان، اضافه‌دمای داخلی، ولتاژ بیش‌ازحد و تشخیص بار باز (Open-Load Detect)

•
