آی سی PBL38614/1 SMD IC | PBL38614/1 SMD

آی‌سی PBL38614/1 یک IC رابط خط تلفن (SLIC – Subscriber Line Interface Circuit) است که توسط شرکت Ericsson تولید شده است. این آی‌سی برای اتصال خطوط دو سیمه تلفن طراحی شده و وظایفی مثل تأمین ولتاژ خط، تشخیص وضعیت گوشی (on‑hook/off‑hook)، تولید سیگنال زنگ و محافظت خط را انجام می‌دهد.

مشخصات اصلی:

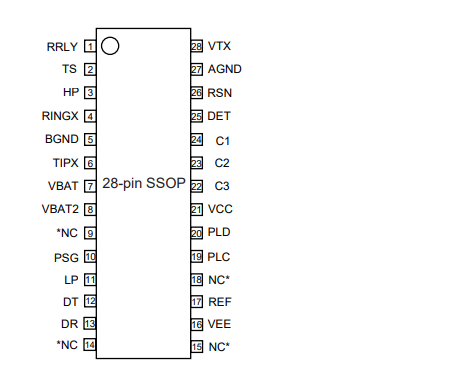

• نوع آی‌سی: SMD، بسته‌بندی SSOP‑28

• کاربرد: مودم‌ها، سیستم‌های تلفنی و تجهیزات مخابراتی

• ولتاژ تغذیه: معمولاً +5V و –5V

• ویژگی‌ها: مدیریت خطوط تلفن، کاهش نویز، کنترل باتری خط، کیفیت مناسب صدا

آی‌سی PBL38614/1 ولتاژ تغذیه زیر را نیاز دارد:

• VCC (مثبت): +5 V

• VEE (منفی): –5 V

• VBat (باتری خط تلفن): معمولاً بین –40 V تا –58 V

• آی‌سی PBL38614/1 یک IC رابط خط تلفن (SLIC) است که به صورت خلاصه کاربردهایش عبارتند از:

  • اتصال و مدیریت خطوط دو سیمه تلفن به مدار داخلی دستگاه

  • تشخیص وضعیت گوشی (on‑hook / off‑hook)

  • تولید و کنترل سیگنال زنگ (Ring Signal)

  • تأمین ولتاژ و جریان لازم برای خط تلفن

  • محافظت خط تلفن در برابر نویز و نوسانات

  •
