آی سی S8036 IC | S8036 SOP-8

معرفی کلی

• S8036 (یا STI8036) یک مدار مجتمع (IC) است که در بسته SOP-8 ارائه می‌شود.

• عمدتاً برای تغذیه LNB (Low Noise Block) در گیرنده‌های ماهواره‌ای و برای ولتاژهای کنترلی استفاده می‌شود.

مشخصات فنی اصلی

برخی از ویژگی‌های کلیدی:

• دامنه ورودی: حدود 9 تا 14 ولت برای تبدیل boost داخلی.

• خروجی حدود 500 mA جریان توان (برای تغذیه LNB) در برخی کاربردها ذکر شده است.

• فرکانس تبدیل داخلی حدود بین 800 kHz تا 1.2 MHz.

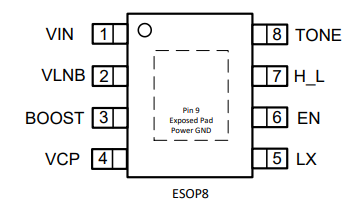

• بسته‌بندی: SOP-8 (۸ پایه) — سطح معمولی برای مدارهای مجتمع قدرت با ابعاد متوسط.

کاربردهای S8036 / STI8036

1. منبع تغذیه LNB
   ‒ این آی‌سی برای تأمین ولتاژ ۱۴ V یا ۱۹ V برای LNB (Low-Noise Block downconverter) طراحی شده است.

2. سیگنال کنترل / DiSEqC 22 kHz
   ‒ ورودی “TONE” دارد که می‌تواند سیگنال ۲۲ کیلوهرتز (مثلاً برای پروتکل DiSEqC) را دریافت کند و آن را به خروجی منتقل کند.

3. تقویت با مبدل BOOST داخلی
   ‒ داخل آن یک مبدل DC-DC (BOOST) دارد برای بالا بردن ولتاژ از ورودی به خروجی (مثلاً اگر ورودی ۱۲ V باشد، خروجی ۱۴ V یا ۱۹ V شود).

4. رگولاتور پایین‌نویز (Low-Noise LDO)
   ‒ بعد از قسمت BOOST، یک رگولاتور خطی کم‌نویز دارد تا خروجی پایدار و تمیز برای LNB تأمین کند.

5. محافظت داخلی
   ‒ دارای محافظت در برابر اتصال کوتاه (Short)، حفاظت جریان (OCP) و گرمای بیش از حد (OTP) است.

6. کاربرد در دستگاه‌های ماهواره‌ای
   ‒ مخصوص استفاده در گیرنده‌های ماهواره‌ای (analog / digital)، STB (ستاپ‌باکس)، کارت‌های ماهواره‌ای (sat-PC cards) و همچنین در جعبه‌های multi-switch ماهواره‌ای.
