آی سی LMV772QMM IC | LMV772QMM SMD

رِیزر «LMV772QMM» یک تقویت‌کننده عملیاتی (op-amp) از خانواده Texas Instruments است که ویژگی‌هایی مناسب برای کاربردهای کم‌ولتاژ، کم‌نویز، و خودرو دارد. در ادامه مشخصات و نکات مهم آن را می‌آورم:

مشخصات اصلی

• ولتاژ تغذیه: از 2.7 ولت تا 5.5 ولت قابل استفاده است.

• دمای کاری: از −40°C تا +125°C (نسخه Automotive / AEC-Q100)

• خروجی و ورودی «ریل به ریل» (Rail-to-Rail) — یعنی خروجی تقریباً تا ولتاژ تغذیه می‌تواند برسد، و ورودی نیز تقریباً تا ریل منفی و مثبت.

• پهنای باند بهره (Gain Bandwidth): حدود 3.5 MHz

• نرخ گذر (Slew rate): حدود 1.4 V/µs

• ولتاژ آفست ورودی (Input Offset Voltage): típ حدود 1.0 mV و در دماهای بسیار پایین/بالا تا حدود 1.2 mV

• نویز ورودی: حدود 7.5 nV/√Hz در 10 kHz

• حداکثر جریان خروجی: حدود 75 mA در هر کانال (در مشخصات جزء)

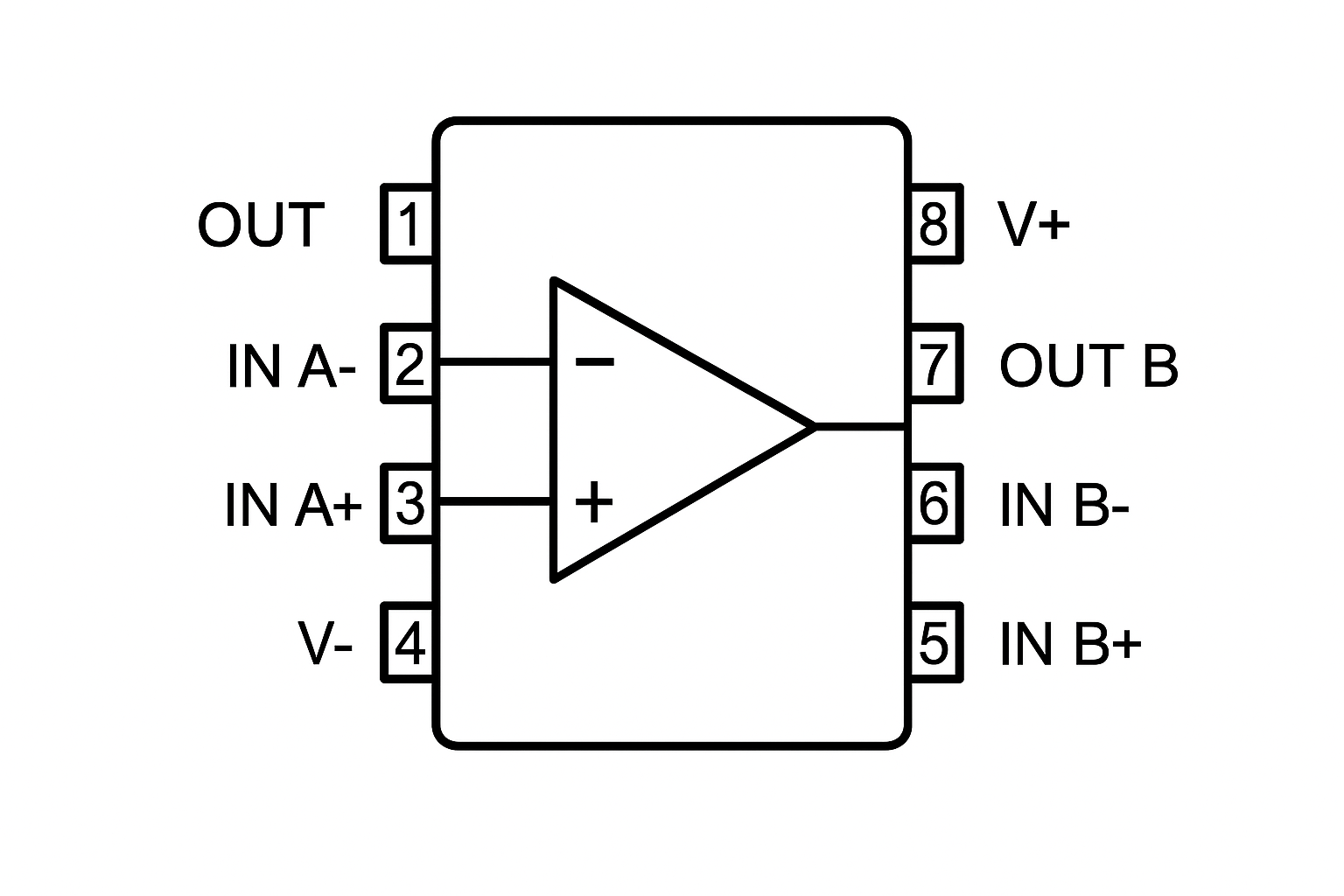

• بسته‌بندی: VSSOP-8 یا MSOP-8 بسته به نسخه.

• کاربردهای LMV772QMM (Dual Op-Amp)

  این آی‌سی یک آمپلی‌فایر عملیاتی دقت بالا و کم‌مصرفه، بنابراین در مدارهای حساس و ولتاژ پایین کاربرد دارد:

   1. تقویت سیگنال سنسورها (Sensor Signal Conditioning)

  • سنسورهای فشار

  • سنسورهای دما

  • سنسورهای جریان

  • سنسورهای نوری
    این اپ‌امپ به‌خاطر نویز کم و Rail-to-Rail بودن، برای تقویت سیگنال‌های خیلی ضعیف عالیه.

  ---

   2. سیستم‌های اندازه‌گیری و دیتالاگرها (Data Acquisition)

  • ADC pre-amplifier

  • مدارهای اندازه‌گیری ولتاژ و جریان

  • تجهیزات ابزار دقیق (Instrumentation)

  ---

   3. فیلترهای فعال (Active Filters)

  • فیلتر پایین‌گذر

  • بالاگذر

  • میان‌گذر

  • Notch filter
    برای فرکانس‌های پایین و متوسط، عملکرد خیلی خوبی داره.

  ---

   4. بافر سیگنال / تقویت‌کننده ولتاژ کم

  • Buffer (voltage follower)

  • مدارهای جلوگیری از بارگیری سیگنال (impedance buffer)

  ---

   5. تقویت کننده تفاضلی (Differential Amplifier)

  برای حذف نویز مشترک و اندازه‌گیری اختلاف ولتاژ‌های خیلی کوچک.

  ---

   6. کاربردهای Automotive (نسخه Q)

  • سیستم‌های کنترلی خودرو

  • ECU

  • سنسورهای خودرو
    نسخه Q دارای استاندارد AEC-Q100 هست.

  ---

   7. تجهیزات باتری و طراحی low-power

  • مدارهای قابل حمل

  • سیستم‌های تغذیه 2.7 تا 5.5 ولت

  • دستگاه‌های IoT

  ---

   8. تقویت‌کننده صوتی کم‌نویز برای سیستم‌های خاص

  (در کاربردهای صوتی فوق سبک – نه آمپلی‌فایرهای توان)
