مشخصات آی سی CD4093BE DIP-14 IC
| نوع: |
آی سی گیت منطقی NAND چهارگانه با ورودی اشمیتتریگر CD4093BE یک مدار مجتمع دیجیتال شامل ۴ عدد گیت NAND مستقل با ۲ ورودی که هر کدام دارای عملکرد اشمیتتریگر بر روی ورودیها هستند. این ویژگی باعث میشود که در برابر نویز و سیگنالهای با لبههای کند، مقاومت بالایی داشته باشد و برای کاربردهای شکلدهی پالس و محیطهای پرنویز ایدهآل باشد . |
|---|---|
| تعداد پایه: |

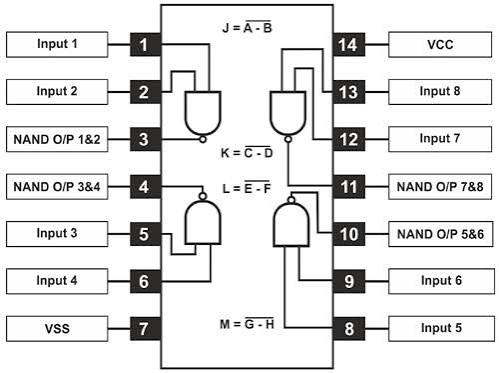

۱۴ پایه شامل پایههای ورودی و خروجی برای ۴ گیت مجزا (هر گیت ۲ ورودی و ۱ خروجی) به همراه پایههای تغذیه (VDD) و زمین (VSS) میباشد . |
| پکیج: |
PDIP-14 (Plastic Dual In-line Package) یک پکیج از نوع نصب از طریق سوراخ (Through-Hole) با ۱۴ پایه که برای نصب روی بردهای آزمایشی و مدارات عمومی بسیار رایج و مناسب است . |
| ولتاژ تغذیه: |
محدوده ۳ تا ۱۸ ولت گستره ولتاژ تغذیه بسیار وسیع، امکان استفاده از آن را در سیستمهای با ولتاژهای مختلف (از ۳ ولت تا ۱۸ ولت) فراهم میکند و آن را برای کاربردهای متنوع صنعتی و مصرفی مناسب میسازد . |
| توان مصرفی: |
جریان ساکن (Quiescent) بسیار پایین (حداکثر ۴ میکروآمپر در دمای ۲۵ درجه سانتیگراد) مصرف توان بسیار پایین از ویژگیهای بارز خانواده CMOS است که آن را برای کاربردهای باتریخور و مدارات با توان محدود ایدهآل میسازد . |
| حداکثر دمای کاری: |
محدوده -۵۵ تا ۱۲۵+ درجه سانتیگراد (درجه نظامی/صنعتی) این گستره دمایی بسیار وسیع، عملکرد مطمئن را در سختترین شرایط محیطی تضمین میکند و نشاندهنده کیفیت بالای ساخت این قطعه است . |
| کاربرد: |
شکلدهی پالس (Pulse Shaping)، حذف نویز (Noise Cancellation)، نوسانسازهای چندپایدار (Astable و Monostable Multivibrators)، مدارات منطقی در محیطهای صنعتی پرنویز، و بهطور کلی در هر جایی که نیاز به عملکرد مطمئن گیتهای منطقی با مقاومت بالا در برابر نویز وجود دارد . |
آیسی CD4093BE یکی از قطعات کلاسیک و محبوب خانواده 4000 سری CMOS است که توسط شرکتهای بزرگی مانند **Texas Instruments**، **NXP** و **STMicroelectronics** تولید میشود . این قطعه به دلیل **قابلیت اطمینان بالا، ولتاژ کاری وسیع و مقاومت عالی در برابر نویز**، به یک انتخاب استاندارد در مدارات دیجیتال صنعتی و مصرفی تبدیل شده است .
**ویژگیهای برجسته این قطعه عبارتند از:**
* **ورودی اشمیتتریگر:** این ویژگی در هر دو ورودی گیتها تعبیه شده است و باعث میشود که قطعه در برابر نویز و سیگنالهای با زمانهای صعود و سقوط طولانی، بسیار مقاوم باشد . هیسترزیس ولتاژ در تغذیه ۵ ولت حدود ۰٫۹ ولت است .
* **مصرف توان بسیار پایین:** جریان ساکن ناچیز آن، برای سیستمهای کممصرف ایدهآل است .
* **ولتاژ کاری گسترده:** عملکرد مطمئن از ۳ تا ۱۸ ولت، آن را برای کاربردهای متنوع مناسب میسازد .
* **سازگاری با سطوح منطقی مختلف:** ورودیها با سطوح منطقی CMOS و TTL سازگار هستند.
* **محافظت ESD:** دارای حفاظت در برابر تخلیه الکترواستاتیک است.
نسخه DIP این قطعه (CD4093BE) برای استفاده در بردهای آزمایشی (Breadboard) و پروژههای آموزشی و تعمیراتی بسیار محبوب است. نسخه SMD آن با کدهای **CD4093BM** و **CD4093BM96** نیز برای مدارات سطحنصب موجود است .
