مشخصات آی سی PIC16F676-I/SL SMD IC
| نوع: |
آی سی میکروکنترلر ۸ بیتی مبتنی بر فلش (Flash-based 8-bit Microcontroller) PIC16F676-I/SL یک میکروکنترلر قدرتمند و کممصرف با هسته RISC که تنها ۳۵ دستور ساده را پشتیبانی میکند. این قطعه با حافظه فلش ۱٫۷۵ کیلوبایتی، رم ۶۴ بایتی و حافظه EEPROM ۱۲۸ بایتی، برای کاربردهای کنترل و رابطهای ورودی/خروجی در سیستمهای نهفته ایدهآل است . |
|---|---|

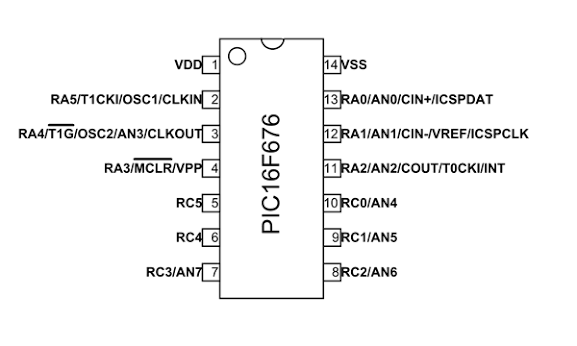

| تعداد پایه: |
۱۴ پایه شامل ۱۲ پایه ورودی/خروجی (I/O) با قابلیت برنامهریزی جداگانه برای هر پایه، به همراه پایههای تغذیه (VDD) و زمین (VSS) میباشد . |
| پکیج: |
SOIC-14 (Surface Mount) یک پکیج سطحنصب (SMD) با ابعاد استاندارد که برای مدارات چگال مدرن طراحی شده است. این پکیج به دلیل ابعاد کوچک و قابلیت نصب خودکار، برای تولید انبوه بسیار مناسب است . |
| ولتاژ تغذیه: |
محدوده ۲ تا ۵٫۵ ولت گستره ولتاژ تغذیه وسیع، امکان استفاده از آن را در سیستمهای با ولتاژهای مختلف (۳٫۳ ولت و ۵ ولت) فراهم میکند . |
| توان مصرفی: |
جریان مصرفی بسیار پایین (حدود ۱۰۰ میکروآمپر در حالت فعال) و با حالت کممصرف (Sleep Mode) برای صرفهجویی در انرژی مصرف توان بسیار پایین، آن را برای کاربردهای باتریخور و مدارات با توان محدود ایدهآل میسازد . |
| حداکثر دمای کاری: |
محدوده -۴۰ تا ۸۵ درجه سانتیگراد (درجه صنعتی) این گستره دمایی وسیع، عملکرد مطمئن را در شرایط محیطی سخت مانند کارخانهها و سیستمهای صنعتی تضمین میکند. همچنین نسخههای با درجه خودرویی (AEC-Q100) نیز موجود است . |
| کاربرد: |
سیستمهای کنترل صنعتی، لوازم خانگی هوشمند، پروژههای اینترنت اشیا (IoT)، رابطهای حسگر، کنترل موتورهای کوچک، و بهطور کلی هر جایی که نیاز به یک میکروکنترلر ارزان، کممصرف و با قابلیتهای کافی برای انجام وظایف کنترلی ساده تا متوسط وجود دارد . |
آیسی PIC16F676-I/SL یکی از اعضای محبوب خانواده PIC16F از شرکت **Microchip Technology** است که به دلیل **سادگی برنامهنویسی، قیمت اقتصادی و قابلیت اطمینان بالا**، به یک **استاندارد صنعتی** در طراحی مدارات میکروکنترلی تبدیل شده است .
**ویژگیهای برجسته این قطعه عبارتند از:**
* **معماری RISC پیشرفته:** تنها ۳۵ دستور ساده که بیشتر آنها در یک سیکل کلاک اجرا میشوند و سرعت پردازش بالایی را ارائه میدهند .
* **حافظههای متنوع:** ترکیبی از حافظه فلش برای برنامه، رم برای دادههای موقت و EEPROM برای ذخیرهسازی دائمی اطلاعات کاربر .
* **مبدل آنالوگ به دیجیتال (ADC):** دارای ۸ کانال ورودی آنالوگ با رزولوشن ۱۰ بیت برای اتصال سنسورها و سیگنالهای آنالوگ .
* **مقایسهکننده آنالوگ:** یک مقایسهکننده داخلی برای کاربردهای تشخیص سطح ولتاژ.
* **قابلیتهای حفاظتی:** شامل مدارهای تشخیص قطع ولتاژ (Brown-out Reset)، راهاندازی مجدد در هنگام روشن شدن (Power-on Reset) و تایمر نگهبان (Watchdog Timer) برای افزایش قابلیت اطمینان سیستم .
* **مولد کلاک داخلی:** با دقت ۱ درصد که نیاز به کریستال خارجی را در بسیاری از کاربردها برطرف میکند .
