مشخصات ماژول فست شارژ QC3 مدل 4 پورت
معرفی ماژول فست شارژ QC3 مدل ۴ پورت

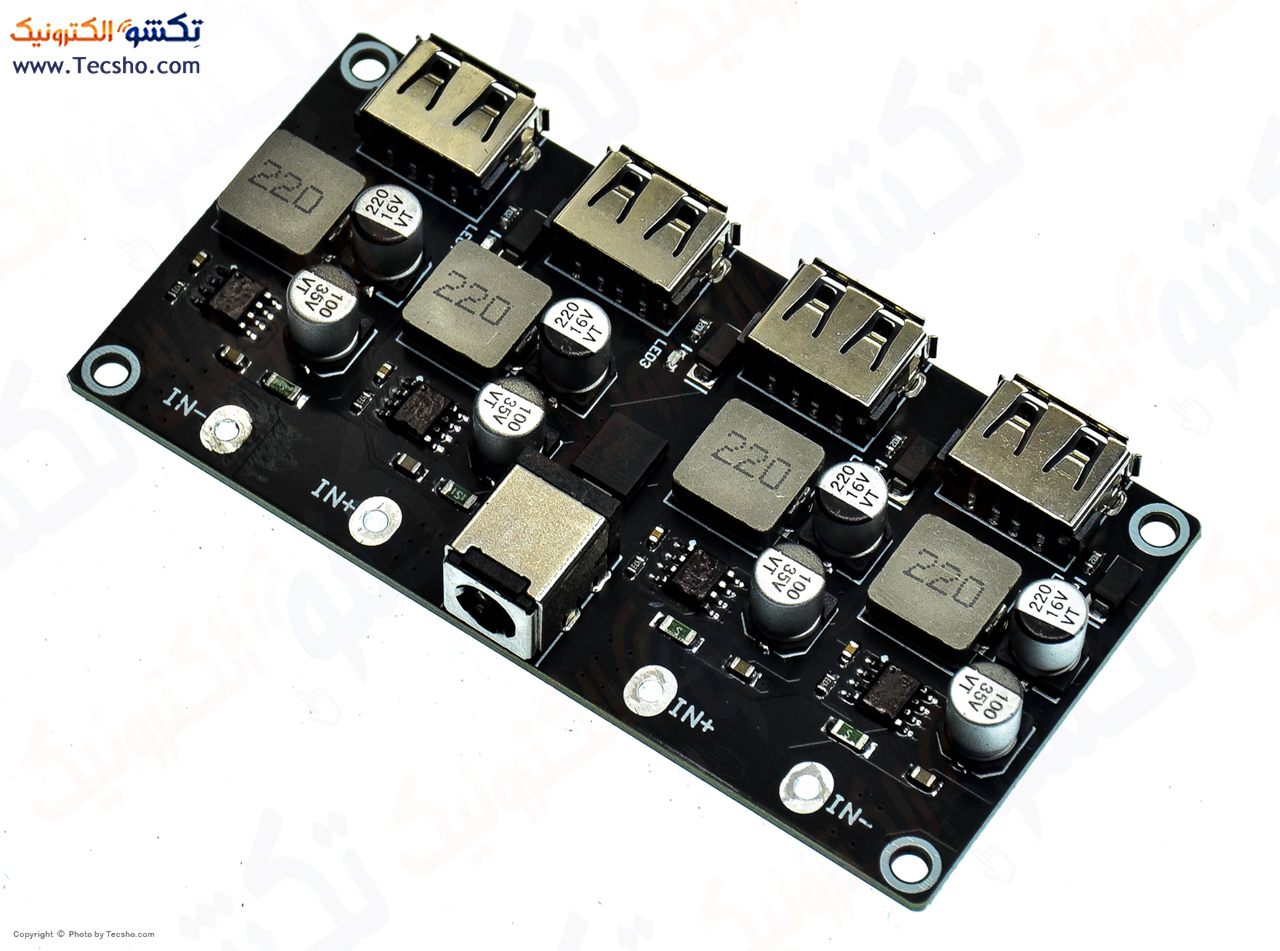

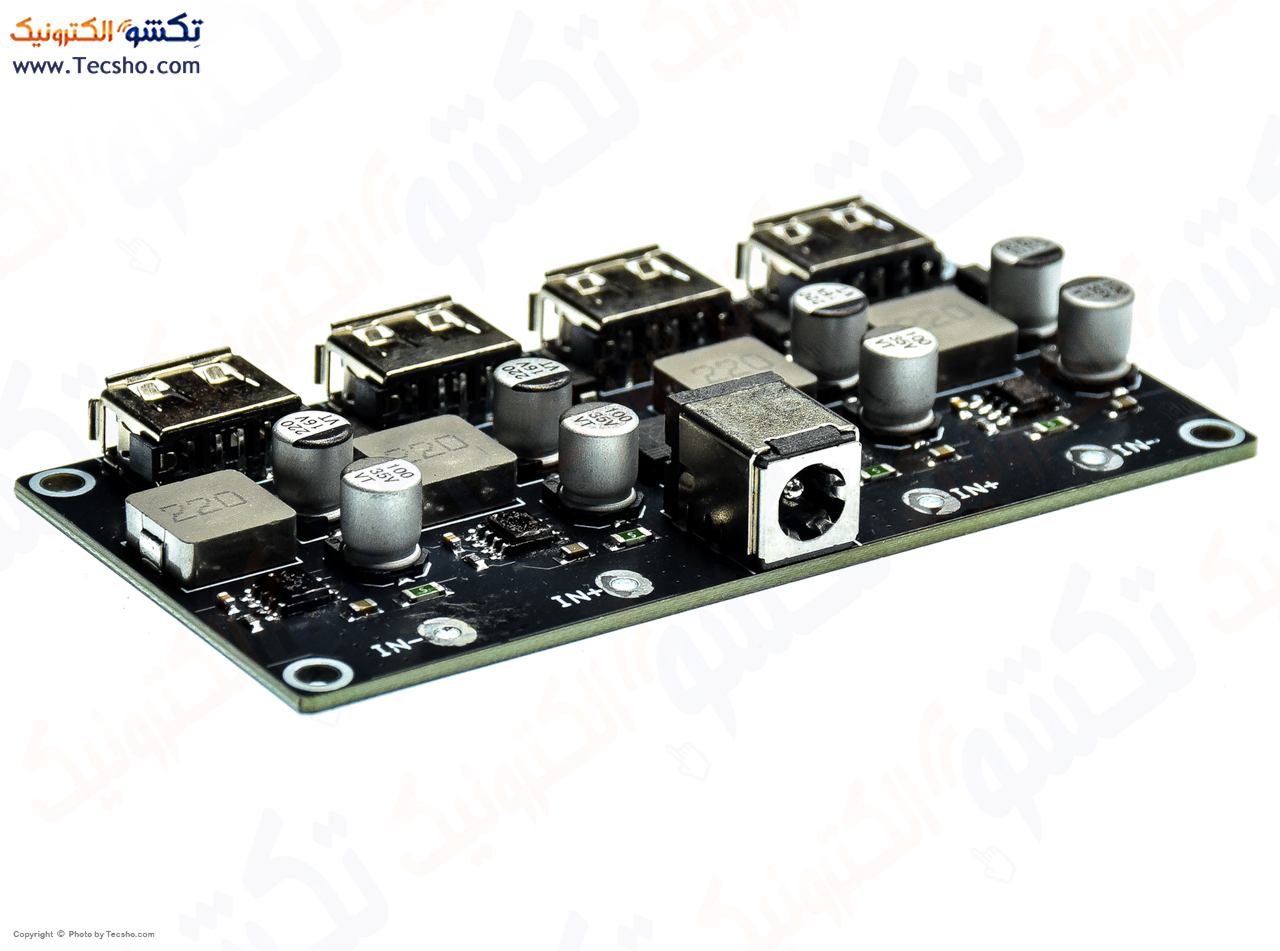

ماژول فست شارژ QC3 مدل ۴ پورت یک برد حرفهای تغذیه و شارژ سریع بر پایه مبدلهای DC-DC سوئیچینگ است که امکان تبدیل ولتاژهای ورودی ۶ تا ۳۲ ولت (بسته به نسخه ماژول) را به خروجی ۵ ولت پایدار با قابلیت Fast Charge و استاندارد Qualcomm Quick Charge 3.0 فراهم میکند. روی این ماژول چهار پورت USB Type-A با جریاندهی بالا تعبیه شده که به شما اجازه میدهد تا چند گوشی، تبلت، پاوربانک، مودم، رزبریپای یا هر وسیلهی ۵ ولتی دیگر را به صورت همزمان و با سرعت بالا شارژ کنید.
به کمک این ماژول میتوانید تنها با استفاده از یک منبع تغذیه ۱۲ ولت یا باتری خودرو، یک شارژر چند پورت رومیزی یا داخل خودرو بسازید. طراحی صنعتی برد، استفاده از سلفهای ۲۲۰ میکروهانری، خازنهای الکترولیتی با کیفیت و آیسی رگولاتور سوئیچینگ پرقدرت، راندمان بالا و تلفات حرارتی کم را تضمین میکند. وجود سوراخهای نصب در چهار گوشه ماژول نیز امکان فیکس کردن آن را در انواع جعبه و باکس صنعتی یا پروژهای به سادگی فراهم کرده است.
ویژگیها و مزایا ماژول فست شارژ QC3 مدل ۴ پورت
پشتیبانی از استاندارد QC3.0

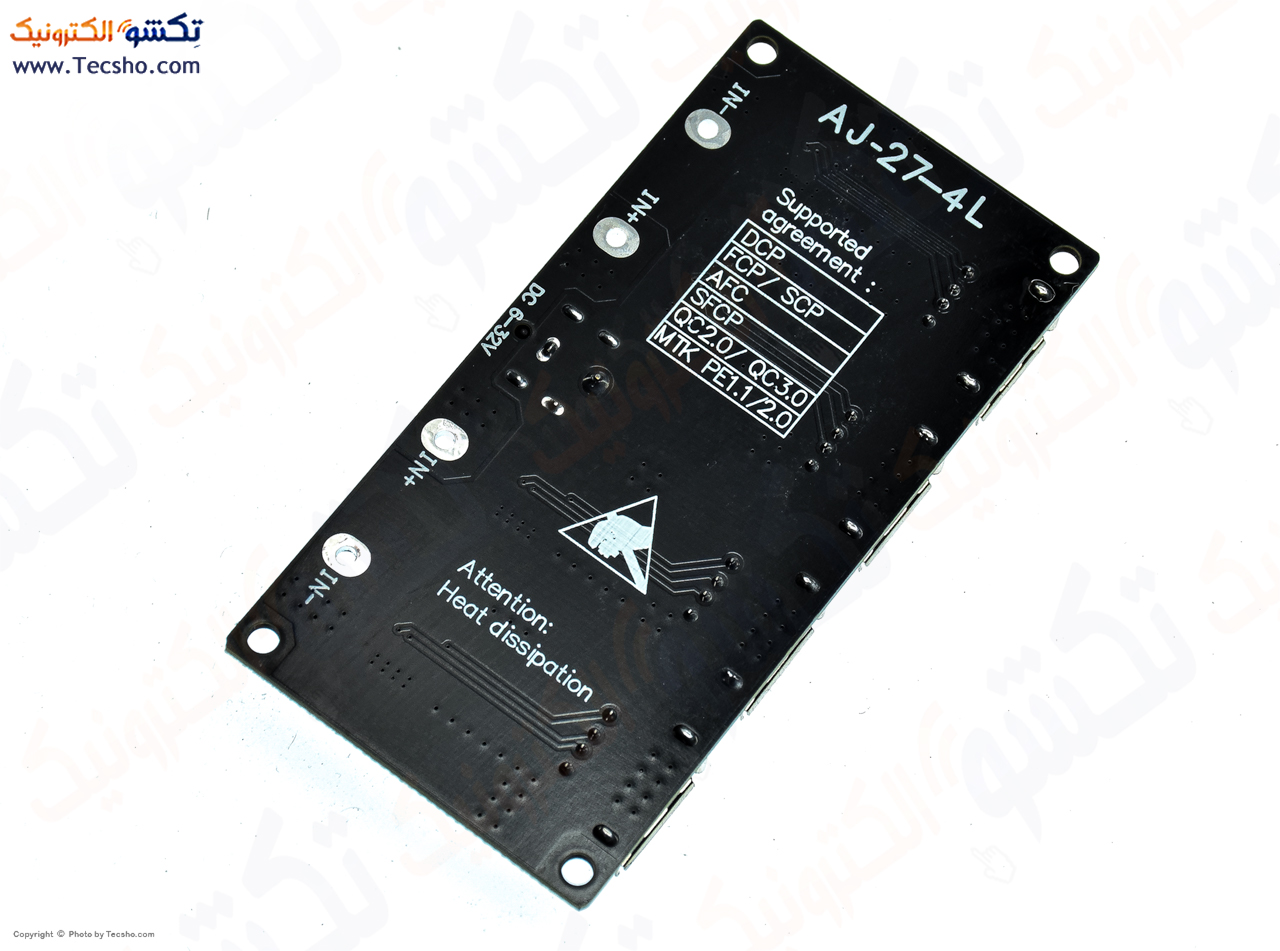

هر یک از پورتهای USB این ماژول از پروتکل Qualcomm Quick Charge 3.0 پشتیبانی میکند. این استاندارد با افزایش هوشمندانه ولتاژ شارژ (معمولاً بین تا بسته به دستگاه) باعث کاهش زمان شارژ تا چند برابر نسبت به شارژرهای معمولی ۵ ولت ۱ آمپر میشود. اگر گوشی یا تبلت شما از QC3.0 یا QC2.0 پشتیبانی کند، این ماژول به صورت خودکار ولتاژ و جریان مناسب را تنظیم میکند.
چهار خروجی USB مستقل

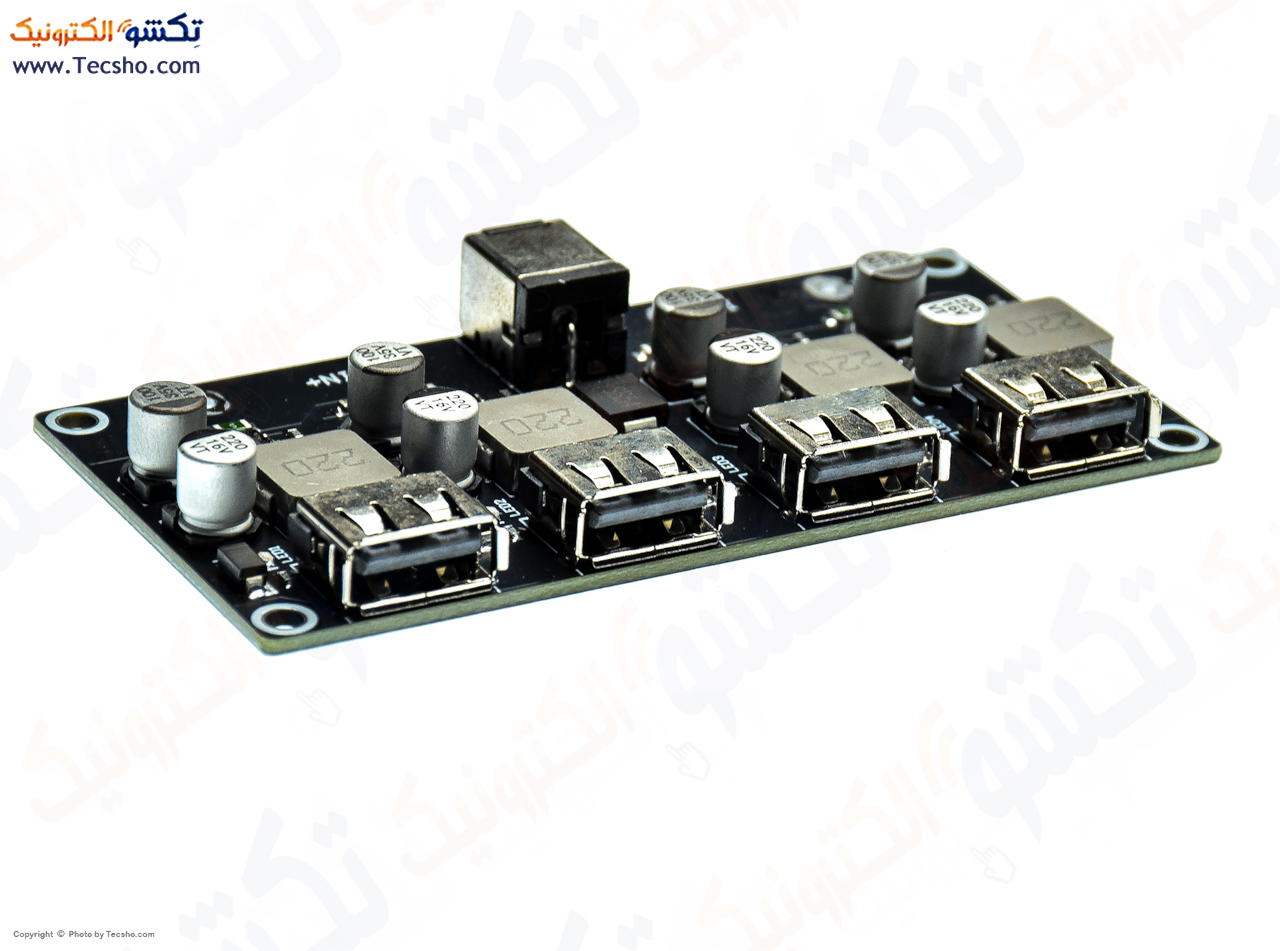

وجود ۴ پورت USB روی یک برد، این ماژول را به گزینهای ایدهآل برای ساخت شارژرهای چند پورت رومیزی، شارژر خودرو، ایستگاه شارژ در فروشگاهها و کافیشاپها، و همچنین تغذیه همزمان چند برد توسعه، ماژول وایفای، رزبریپای، آردوینو و… تبدیل میکند. هر پورت میتواند جریان بالایی (معمولاً تا ۳ آمپر با توجه به منبع تغذیه و مدل ماژول) در اختیار مصرفکننده قرار دهد.
ورودی گسترده DC و معماری BUCK (کاهنده)
این ماژول بر اساس معماری Buck طراحی شده است؛ یعنی قادر است ولتاژهای بالاتر نظیر ۹، ۱۲، ۲۴ و حتی ۳۲ ولت DC را به ۵ ولت پایدار تبدیل کند. بنابراین میتوانید آن را مستقیماً به باتری خودرو، آداپتور ۱۲ یا ۲۴ ولت، منبع تغذیه سوییچینگ صنعتی، پنل خورشیدی و… متصل کنید و در خروجی ۵ ولت فست شارژ دریافت نمایید.
محافظتهای الکتریکی کامل
چیپهای رگولاتور و مدارهای جانبی روی ماژول معمولاً از حفاظتهای اصلی مانند محافظت در برابر اتصال کوتاه، اضافه بار، اضافه دما و افزایش ولتاژ برخوردار هستند. این موضوع باعث میشود در استفادههای طولانیمدت، هم دستگاههای متصل و هم خود ماژول در برابر خطاهای رایج الکتریکی ایمن باشند.
طراحی کامپکت و نصب آسان

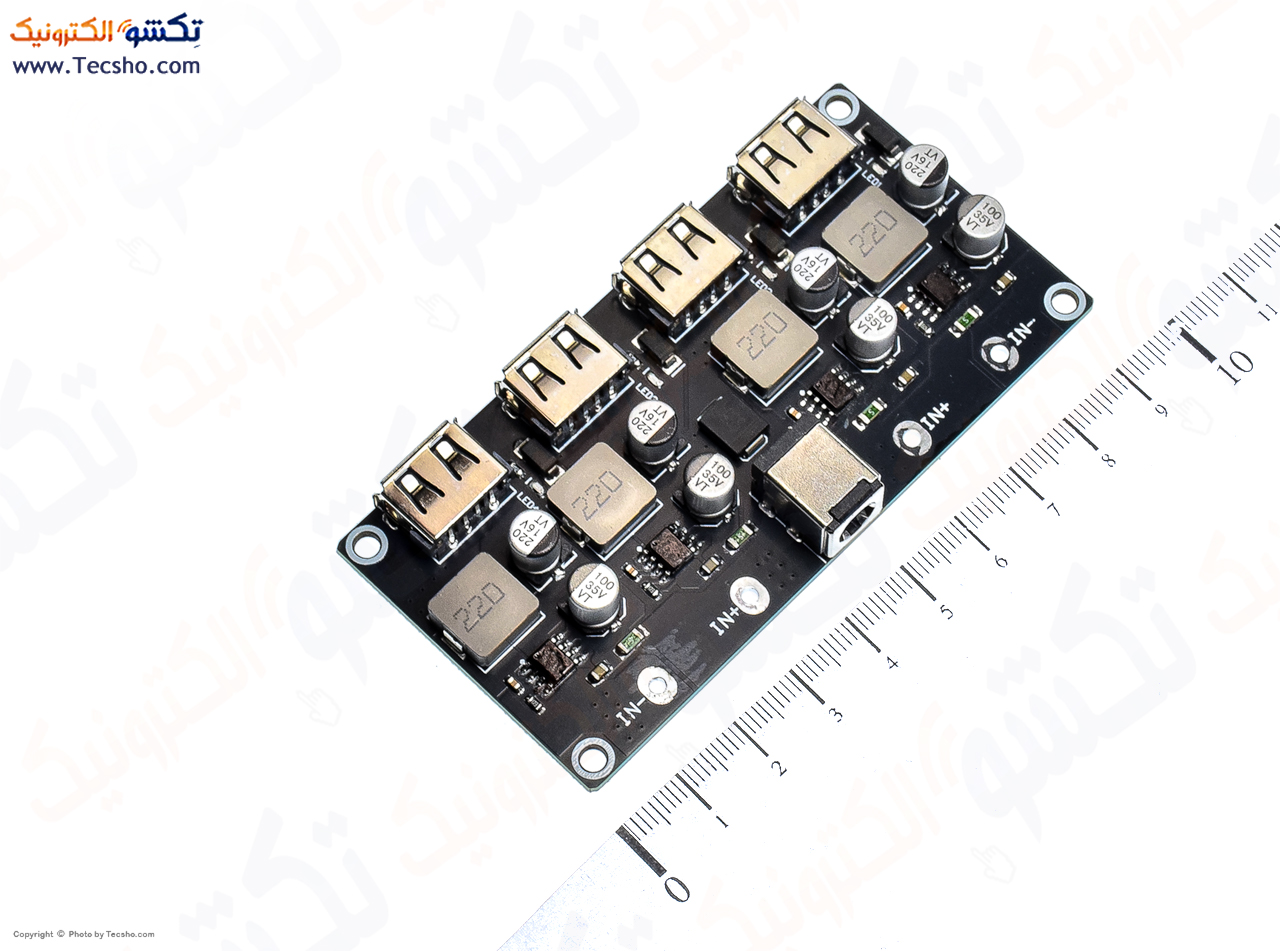

ابعاد کوچک ماژول و وجود چهار سوراخ در گوشهها امکان نصب آن روی انواع شاسی و جعبه را فراهم میکند. کافی است ورودی مثبت و منفی را از طریق کانکتور ترمینالی یا سوکت DC (بسته به مدل) متصل کنید و کابلهای USB را به پورتها بزنید. بدون نیاز به لحیمکاری پیچیده، میتوانید یک شارژر حرفهای چند پورت بسازید.
کاربردهای ماژول فست شارژ QC3 چهار پورت
ساخت شارژر چند پورت رومیزی
اگر یک منبع تغذیه ۱۲ ولت ۵ آمپر یا بیشتر در اختیار دارید، میتوانید با این ماژول یک شارژر رومیزی ۴ پورت سریع برای دفتر کار، خانه یا کارگاه بسازید. کافی است ماژول را داخل یک باکس پلاستیکی یا فلزی قرار دهید و ورودی DC را به منبع تغذیه متصل کنید.
استفاده در خودرو و وسایل نقلیه
ولتاژ ۱۲ ولت باتری خودرو یکی از رایجترین ورودیها برای این ماژول است. با نصب آن در خودرو میتوانید به راحتی چند گوشی، تبلت، مسیریاب، دوربین مداربسته خودرو، گیرنده بلوتوث و دیگر گجتهای خود را به صورت همزمان شارژ کنید. در پروژههای سیستم صوتی خودرو نیز این ماژول برای تغذیه ماژولهای USB یا بلوتوث ۵ ولتی بسیار کاربردی است.
تغذیه سیستمهای نظارتی و شبکه
بسیاری از مودمها، روترها، رزبریپایها و دوربینهای کوچک با ولتاژ ۵ ولت USB کار میکنند. با استفاده از این ماژول میتوانید از یک منبع ۱۲ یا ۲۴ ولت (مثلاً باتری و منبع UPS) چندین دستگاه شبکه و دوربین را به صورت پایدار تغذیه کنید. در پروژههای مانیتورینگ صنعتی استفاده از این ماژول، سیمکشی را ساده و هزینه را کاهش میدهد.
پاوربانکهای سفارشی و سیستمهای خورشیدی
اگر در حال طراحی پاوربانک بزرگ بر پایه باتریهای ۱۲ ولت یا پکهای لیتیومی سری هستید، این ماژول گزینهای عالی برای خروجی USB فست شارژ است. در سیستمهای خورشیدی کوچک خانگی نیز میتوان آن را به خروجی رگولاتور پنل متصل کرد و شارژ سریع ۵ ولت برای موبایلها فراهم نمود.
پروژههای آموزشی و DIY الکترونیک
دانشجویان و علاقمندان الکترونیک میتوانند این ماژول را در کنار بردبرد، آردوینو، ESP8266/ESP32، رزبریپای و دیگر ماژولها به کار ببرند تا بدون دغدغهی طراحی منبع تغذیه سوئیچینگ، از یک تغذیه ۵ ولت قدرتمند بهرهمند شوند.
نکات فنی و راهنمای استفاده ازماژول فست شارژ QC3 مدل ۴ پورت
ولتاژ ورودی: پیش از اتصال ماژول، حتماً بازهی ولتاژ مجاز ورودی مدل خریداریشده را بررسی کنید (مثلاً ۶ تا ۳۲ ولت DC). افزایش بیش از حد ولتاژ ورودی میتواند به ماژول آسیب جدی وارد کند.
جریان مصرفی کل: مجموع جریان کشیده شده توسط چهار پورت نباید از حداکثر جریان خروجی ماژول و منبع تغذیه بالاتر برود. برای مثال اگر منبع شما ۱۲ ولت ۵ آمپر است، توان قابل دسترس حدود ۶۰ وات خواهد بود که برای اغلب کاربردهای شارژ چندگانه کافی است.
خنککاری: در صورت استفادهی مداوم با بار بالا، بهتر است ماژول را در فضایی با تهویه مناسب نصب کنید. در صورت نیاز میتوان از هیتسینک کوچک یا فن جهت خنککاری استفاده کرد.
رعایت پلاریته: اتصال اشتباه مثبت و منفی ورودی میتواند بلافاصله ماژول را بسوزاند. قبل از روشن کردن حتماً پلاریته را با مولتیمتر چک کنید.
کیفیت کابل USB: برای دستیابی به حداکثر سرعت شارژ، استفاده از کابلهای USB مرغوب با مقطع مناسب ضروری است. کابلهای بیکیفیت میتوانند افت ولتاژ قابل توجهی ایجاد کرده و سرعت شارژ را کم کنند.
4-Port QC3.0 Fast Charging USB Power Module
The 4-port QC3.0 fast charging module is a high‑efficiency DC‑DC buck converter designed to provide stable 5 V USB power with Qualcomm Quick Charge 3.0 support. It features four high‑current USB Type‑A outputs, allowing you to fast‑charge several smartphones, tablets, power banks, modems, Raspberry Pi boards and any other 5 V devices at the same time.
Using this module you can easily build a multi‑port desktop charger or an in‑car charging station from any 6–32 V DC source such as a 12 V car battery, industrial SMPS, solar system or standard DC adapter. The board uses high‑quality inductors, low‑ESR capacitors and an efficient switching regulator IC to achieve high efficiency and low heat dissipation. Mounting holes on all corners make installation inside enclosures and DIY projects very simple.
Key features:
Supports Qualcomm QC3.0 / QC2.0 fast charging protocol
Four independent high‑current USB outputs
Wide DC input range (typical 6–32 V, model‑dependent)
DC‑DC buck topology with high efficiency
Built‑in protections against over‑current, over‑temperature and short‑circuit
Compact PCB with easy screw or standoff mounting
Typical applications include multi‑port desktop USB chargers, car and truck chargers, custom power banks, 5 V power distribution for routers, cameras and IoT devices, as well as educational and DIY electronics projects. If you need a reliable and powerful 5 V fast‑charging hub from a higher DC voltage source, this 4‑port QC3.0 fast charge module is an excellent choice.
