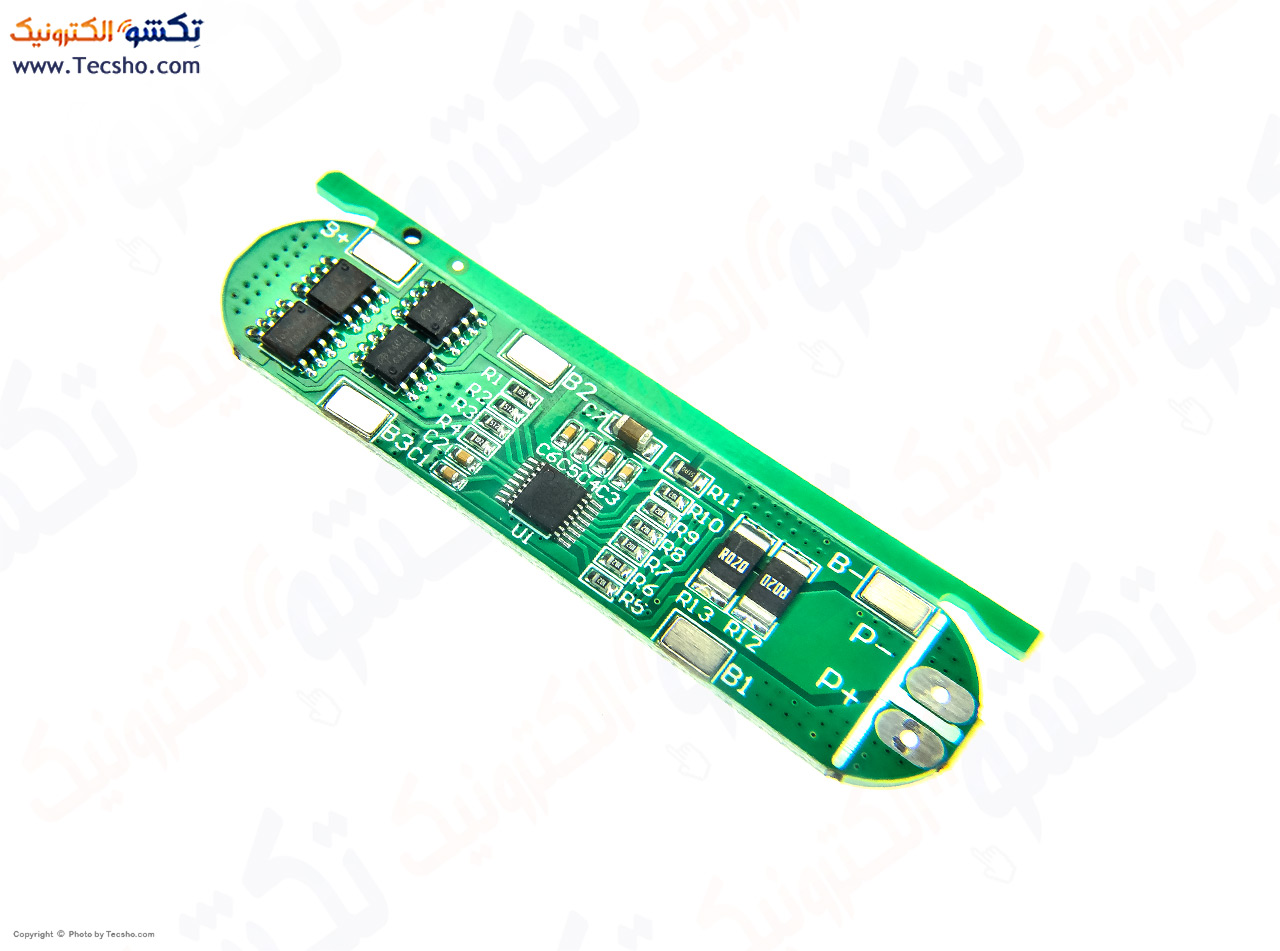

مشخصات ماژول شارژ باتری لیتیومی 4 سل 10 آمپر
مشخصات و معرفی ماژول شارژ و محافظ باتری لیتیومی 4 سل 10 آمپر
ماژول شارژ و محافظ باتری لیتیومی 4 سل 10 آمپر یکی از قطعات ضروری در ساخت پکهای باتری لیتیومیونی و لیتیومپلیمر به شمار میآید. این ماژول با داشتن مدار هوشمند کنترل شارژ و دشارژ، وظیفهی مدیریت ولتاژ و جریان هر سل را به عهده دارد و از اضافه شارژ، تخلیه بیش از حد، اتصال کوتاه و افزایش جریان ناگهانی جلوگیری میکند.
به طور کلی، این برد برای پکهای باتری ۴ سل (4S) طراحی شده است، به این معنا که چهار سلول باتری لیتیومیونی به صورت سری به آن متصل میشوند. ولتاژ خروجی نهایی در این حالت حدود 16.8 ولت در حالت شارژ کامل و حدود 12 ولت در حالت تخلیه است.
ویژگیها و مشخصات فنی ماژول محافظ باتری لیتیومی 4 سل 10 آمپر
ویژگی؛ توضیحات
نوع باتری پشتیبانی شده؛ لیتیومیون / لیتیومپلیمر
تعداد سلها؛ ۴ سل (4S)
حداکثر جریان خروجی؛ ۱۰ آمپر
حداکثر جریان تخلیه (دشارژ)؛ ۱۰ آمپر
ولتاژ قطع شارژ (Overcharge)؛ حدود 4.25 ولت برای هر سل
ولتاژ قطع تخلیه (Overdischarge)؛ حدود 2.5 ولت برای هر سل
ولتاژ متعادلسازی سل (Balancing)؛ حدود 4.2 ولت
دمای کاری؛ -20 تا +60 درجهی سانتیگراد
ابعاد؛ تقریباً 6 × 1.5 سانتیمتر
نوع برد؛ تکطرفه با مدار محافظ و متعادلساز سلها

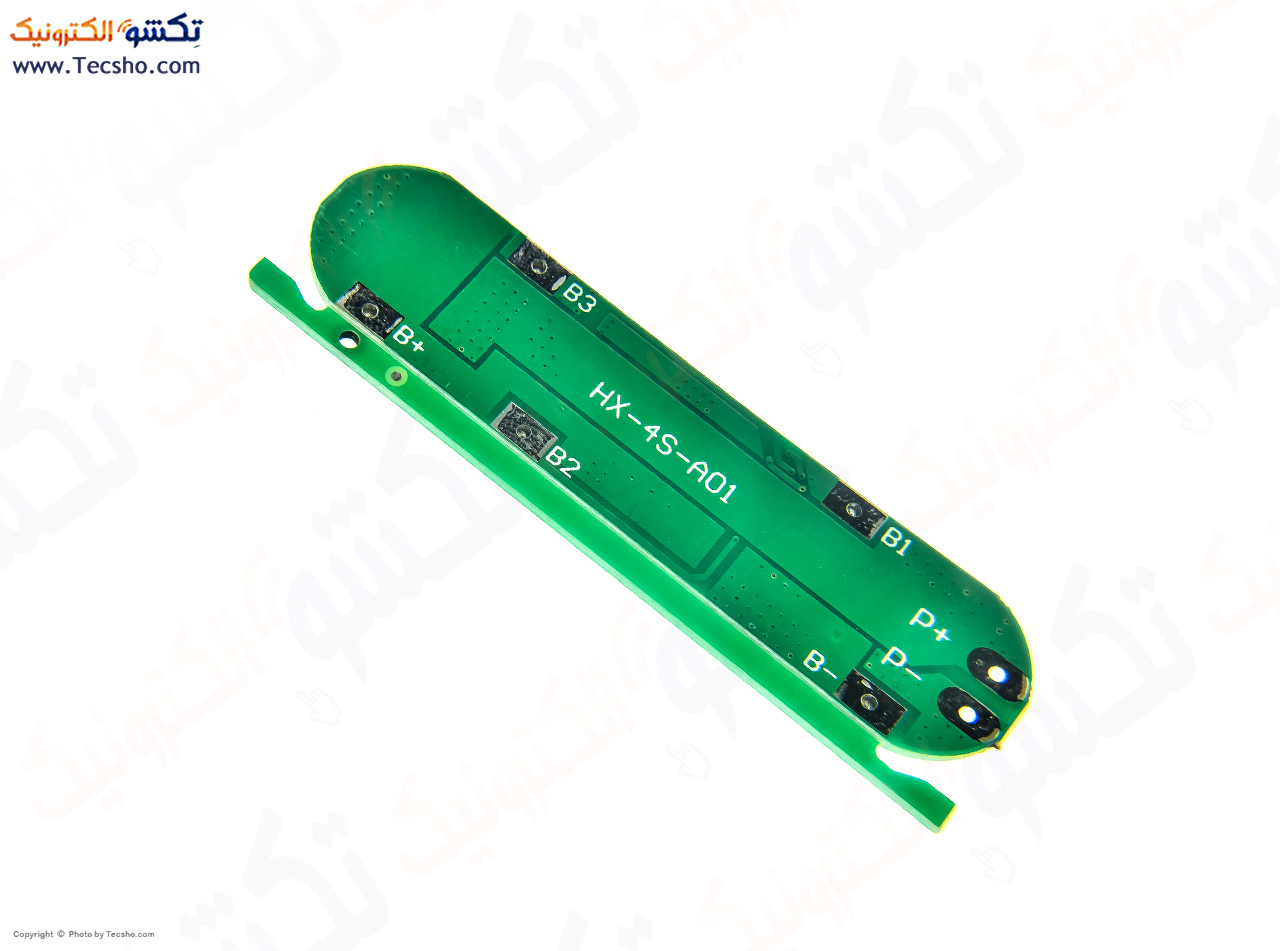

توضیحات پایهها و اتصالات محافظ باتری لیتیومی 4 سل 10 آمپر

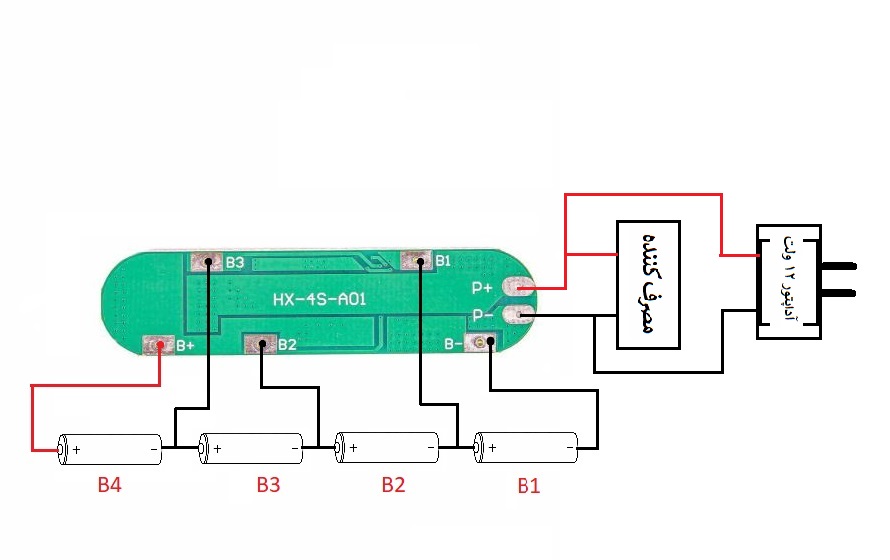

در این ماژول چند ورودی و خروجی مشخص برای اتصال سلها و بار وجود دارد:
B+ و B-:
ورودی باتری. به پایههای مثبت و منفی کل پک باتری متصل میشود.
B1، B2، B3، B4:
محل اتصال سیگنال بین سلولها به ترتیب از سل شماره 1 تا سل شماره 4.
P+ و P-:
خروجی بار و شارژر از طریق این پینها انجام میشود. جریان مصرفی و شارژ هر دو از همین پورت عبور میکنند.
این طراحی باعث میشود هم شارژ و هم دشارژ از مسیر کنترلشدهی مدار عبور کند تا هیچ سلولی دچار اضافه اختلاف ولتاژ یا ظرفیت نشود.
عملکرد حفاظتی ماژول محافظ باتری لیتیومی 4 سل 10 آمپر
محافظت در برابر شارژ بیش از حد (Overcharge Protection):
وقتی ولتاژ هر سل از حد مجاز (معمولاً 4.25V) عبور کند، مدار به صورت خودکار شارژ آن سل را قطع میکند.
محافظت در برابر تخلیه بیش از حد (Overdischarge Protection):
هنگامی که ولتاژ یک سل کمتر از مقدار تعیینشده (حدود 2.5V) شود، مدار خروجی را قطع کرده تا از آسیب باتری جلوگیری کند.
محافظت در برابر جریان زیاد (Overcurrent Protection):
اگر بار مصرفی بیش از توان مجاز (۱۰ آمپر) باشد، مدار جریان را به سرعت محدود میکند یا خروجی را قطع مینماید.
تعادل سلها (Battery Balancing):
مدار در زمان شارژ، ولتاژ سلها را یکسانسازی میکند تا پک باتری دقیق و پایدار بماند. این ویژگی عمر باتری را افزایش میدهد.
محافظت در برابر اتصال کوتاه (Short Circuit Protection):
در صورت بروز اتصال کوتاه در مدار خروجی، ماژول در کمتر از چند میلیثانیه برق را قطع میکند.
کاربردها محافظ باتری لیتیومی 4 سل 10 آمپر
این ماژول در پروژههای مختلفی استفاده میشود، از جمله:
ساخت منبع تغذیه قابل حمل (Power Bank) با ولتاژ بالا
پک باتری برای دستگاههای پزشکی و صنعتی
باتری برای اسکوتر برقی، دوچرخه برقی و ابزارهای شارژی
استفاده در سیستمهای UPS کوچک و باتری پشتیبان
ساخت مدارهای رباتیک و پرتابگرهای چند موتوره
مزایا محافظ باتری لیتیومی 4 سل 10 آمپر
طراحی فشرده و سبک
مدار هوشمند متعادلسازی سلها
محافظت کامل در برابر خطاهای رایج شارژ
مناسب برای پروژههای حجم کم و حرفهای
نرخ جریان بالا برای کاربردهای پرتوان تا ۱۰ آمپر
نکات هنگام استفاده
در هنگام اتصال سلها به پینهای B1 تا B4 حتماً ترتیب صحیح رعایت شود.
نباید باتریها را با ولتاژهای بسیار متفاوت به مدار وصل کرد.
برای شارژ، از منبع تغذیهای استفاده کنید که حداکثر جریان و ولتاژش از محدودهی ماژول فراتر نرود (مثلاً 16.8V / 10A).
برای جلوگیری از گرم شدن مدار، تهویه مناسب فراهم گردد.
4S 10A Lithium Battery Protection and Charging Module
This intelligent protection board is designed for 4-series (4S) lithium-ion or lithium-polymer battery packs. It manages charging and discharging automatically, providing overcharge, overdischarge, overcurrent, and short circuit protection. The module also features cell balancing to keep all cells at the same voltage level, improving battery lifespan and performance.
Specifications:
Supported Battery Type: Li-ion / Li-poly
Series Count: 4 Cells (4S)
Max Continuous Current: 10A
Overcharge Voltage: ≈4.25V per cell
Overdischarge Voltage: ≈2.5V per cell
Balancing Voltage: 4.2V
Operating Temp: -20°C to +60°C
Size: 60 × 15 mm
Pins Description:
B+, B-: Battery input
B1–B4: Intermediate cell connections
P+, P-: Output for load and charger
Protections:
Overcharge / Overdischarge / Overcurrent / Short-circuit
Intelligent Cell Balancing
Applications:
Perfect for high-performance battery packs used in electric bikes, robotics, portable power supplies, and DIY lithium projects.
