مشخصات شارژر باتری 1 سل 10 آمپر قرمز

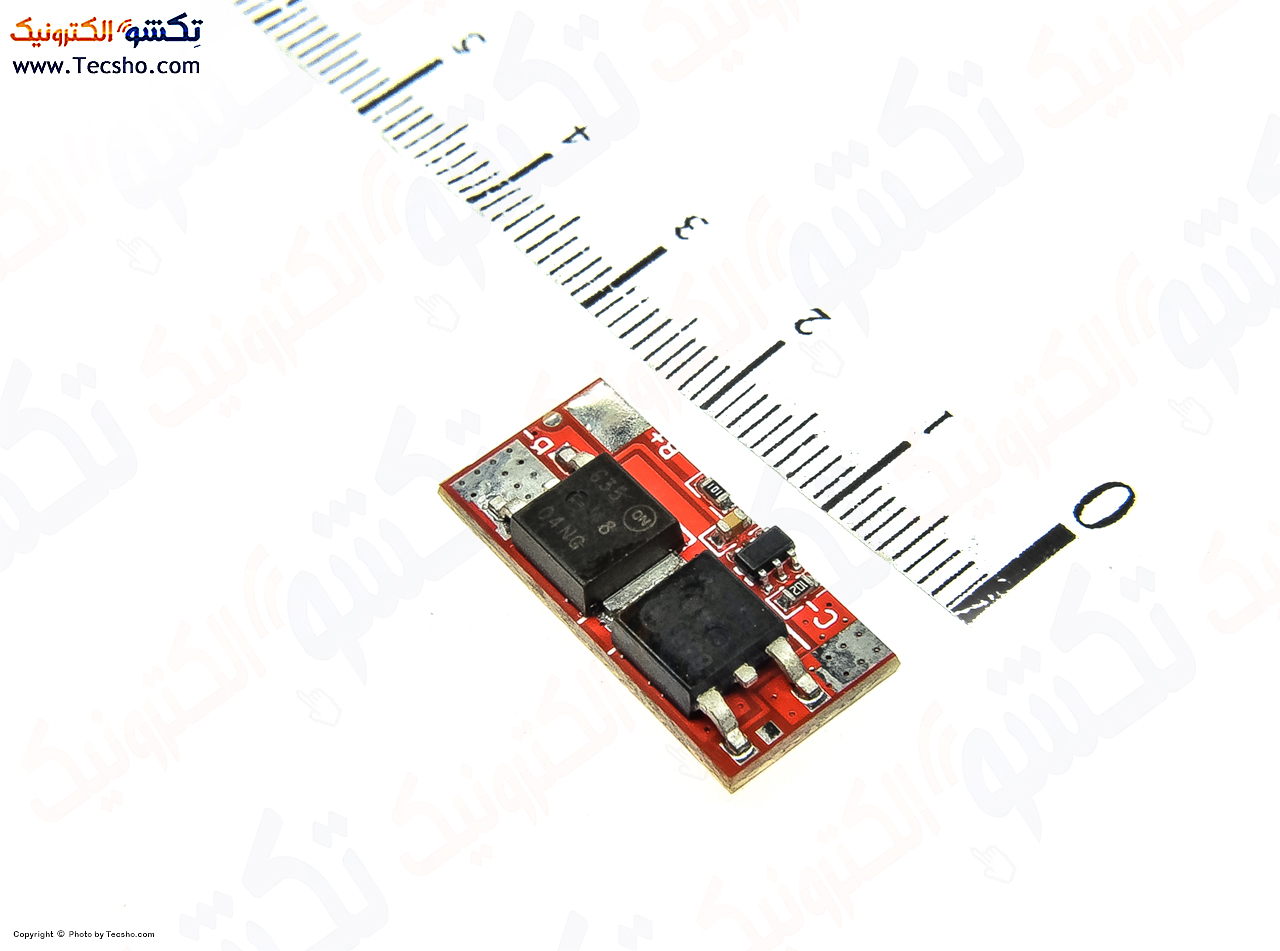

معرفی شارژرباتری لیتیوم ۱ سل ۱۰ آمپر
شارژر و محافظ باتری لیتیوم ۱ سل ۱۰ آمپر (BMS 1S 10A) یک ماژول حرفهای برای شارژ و حفاظت باتریهای لیتیوم‑یون و لیتیوم‑پلیمر تک سل ۳٫۷ ولت است. اگر در حال ساخت پاوربانک دستساز، اسپیکر بلوتوثی، ربات کوچک، چراغ شارژی، دریل یا هر وسیله قابل حمل دیگری هستید که با یک سل باتری لیتیوم کار میکند، این برد میتواند تمام نیازهای شما را در زمینه شارژ و محافظت از باتری پوشش دهد.
در باتریهای لیتیومی، رعایت محدوده ولتاژ و جریان اهمیت بسیار زیادی دارد. شارژ بیش از حد، تخلیه عمیق یا اتصال کوتاه میتواند باعث کاهش شدید عمر باتری، باد کردن سل و حتی خطر آتشسوزی شود. به همین دلیل استفاده از ماژولهای BMS (Battery Management System) یا همان برد محافظ باتری برای هر پروژهای که با باتری لیتیوم کار میکند، ضروری است. این محصول دقیقا همین نقش را بر عهده دارد؛ یعنی همزمان هم از باتری شما محافظت میکند و هم امکان استفاده مطمئن از جریان بالا تا حدود ۱۰ آمپر را فراهم میسازد.
ویژگیهای اصلی شارژر باتری ۱ سل ۱۰ آمپر
مناسب برای باتریهای لیتیوم ۳٫۷ ولت (۱ سل 18650، لیتیوم‑پلیمر و مشابه)
پشتیبانی از جریان دشارژ تا حدود ۱۰ آمپر (مناسب برای موتورها، آمپلیفایرها و بارهای پرمصرف)
حفاظت در برابر شارژ بیش از حد (Over Charge)
حفاظت در برابر تخلیه بیش از حد (Over Discharge)
حفاظت در برابر جریان اضافه و اتصال کوتاه (Over Current / Short Circuit)
مناسب برای استفاده به همراه شارژرهای لیتیوم ۱ سل (مثلاً ماژول TP4056 یا شارژهای آماده ۵ ولت)
ابعاد کوچک و نصب بسیار ساده
ترمینالهای مشخص با نامهای B+ ،B- ،C- برای سیمبندی راحت

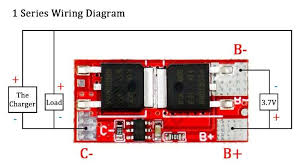

در تصویر قرار داده شده، نحوه اتصال باتری، مصرفکننده و شارژر روی برد به خوبی مشخص شده است. این تصویر کمک میکند تا بدون نیاز به مطالعه دیتاشیتهای پیچیده، سریعا مدار خود را راهاندازی کنید.

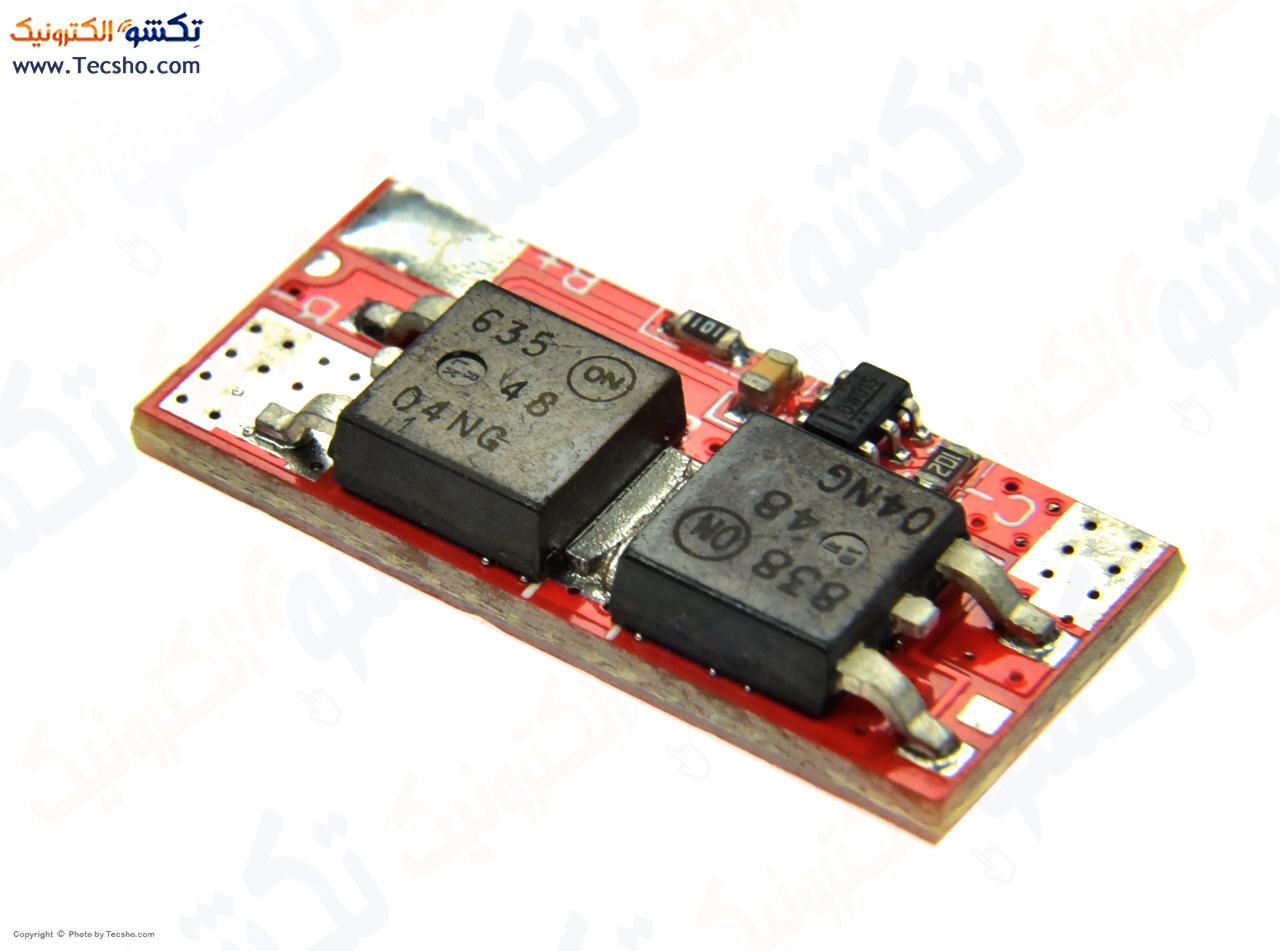

توضیح پایهها و نحوه سیمبندی شارژرباتری لیتیوم ۱ سل ۱۰ آمپر
روی این ماژول معمولاً سه ترمینال یا پد اصلی مشاهده میشود:
B+: مثبت باتری
B-: منفی باتری
C-: منفی شارژ و منفی مصرفکننده (خروجی محافظت شده)
روش اتصال استاندارد به صورت زیر است:
اتصال باتری
سر مثبت باتری لیتیوم تک سل ۳٫۷ ولت را به پایه B+ وصل کنید.
سر منفی باتری را به پایه B- متصل نمایید.
این قسمت مستقیماً به سل باتری وصل میشود و مدار محافظ، ولتاژ و جریان را کنترل میکند.
اتصال مصرفکننده (بار)
پایانه مثبت مصرفکننده (مثلاً برد آمپلیفایر، موتور، ماژول آردوینو و …) به B+ وصل میشود.
پایانه منفی مصرفکننده به C- متصل میگردد.
در این حالت، هر جریانی که مصرفکننده از باتری میکشد، از مسیر محافظ عبور کرده و تحت کنترل BMS خواهد بود. در صورت بروز اتصال کوتاه یا کشیدن جریان بیش از حد، مدار به صورت خودکار خروجی را قطع میکند تا باتری و بار آسیب نبینند.
اتصال شارژر
مثبت شارژر باتری لیتیوم (مثلاً خروجی + ماژول TP4056، یا هر شارژر ۱ سل استاندارد) مجدداً به B+ متصل میشود.
منفی شارژر به C- وصل میشود.
با این روش، میتوانید همزمان باتری را شارژ کنید و از مصرفکننده نیز استفاده نمایید؛ همان چیزی که در تصویر شماتیک نشان داده شده است. مدار محافظ، هنگام شارژ نیز مراقب است تا ولتاژ باتری از حد مجاز بالاتر نرود.
عملکرد حفاظتی ماژول
این شارژر/محافظ ۱ سل ۱۰ آمپر چند نوع حفاظت حیاتی را ارائه میدهد:
حفاظت شارژ بیش از حد:
وقتی ولتاژ باتری به حد مشخصی (معمولاً حدود ۴٫۲ ولت) برسد، مدار به طور خودکار شارژ را قطع میکند. این کار از باد کردن سل، داغ شدن و کاهش طول عمر باتری جلوگیری مینماید.
حفاظت تخلیه بیش از حد:
اگر ولتاژ باتری بیش از حد پایین بیاید (مثلاً حدود ۲٫۵ تا ۲٫۸ ولت)، خروجی قطع میشود تا باتری دچار تخلیه عمیق نشده و غیر قابل استفاده نشود. پس از شارژ کردن باتری، خروجی دوباره فعال خواهد شد.
حفاظت در برابر جریان اضافه و اتصال کوتاه:
در صورت بروز اتصال کوتاه در مصرفکننده یا کشیده شدن جریان بیش از حد قابل تحمل (برای مثال زمان گیرپاژ موتور)، BMS جریان را قطع میکند. این ویژگی از بالا رفتن شدید دما، سوختن مسیرهای مسی و آسیب دیدن باتری جلوگیری میکند.
کاربردهای رایج شارژر باتری ۱ سل ۱۰ آمپر
به دلیل امکان عبور جریان بالا، این ماژول برای طیف وسیعی از پروژهها مناسب است:
ساخت پاوربانک دستساز با یک یا چند سل موازی
اسپیکرهای بلوتوثی و سیستمهای پخش پرتابل
چراغ قوههای قوی، چراغ مطالعه و چراغهای اضطراری شارژی
انواع رباتهای کوچک، ماشینهای کنترلی و کوادکوپترهای سبک
دریلهای شارژی کوچک، پیچگوشتی شارژی، پمپهای آب کوچک و هر جایی که نیاز به جریان ۵–۱۰ آمپر از یک سل باتری دارید
پروژههای DIY که در آنها امنیت باتری و طول عمر بالا اهمیت دارد
استفاده از این ماژول به شما کمک میکند تا بدون نگرانی از مسائل پیچیده طراحی مدار حفاظت، به سرعت یک سیستم قابل اعتماد و ایمن برای باتری لیتیومی خود بسازید.
نکات مهم در استفاده از شارژرباتری لیتیوم ۱ سل ۱۰ آمپر
حتماً از باتری سالم و با کیفیت استفاده کنید. استفاده از سلهای بازیافتی یا نامشخص میتواند خطرناک باشد.
اگر میخواهید چند سل 18650 را به صورت موازی استفاده کنید، ابتدا آنها را از نظر ولتاژ و ظرفیت تا حد امکان یکسانسازی کنید و سپس موازی نمایید، سپس مجموعه را مانند یک سل به B+ و B- وصل کنید.
این ماژول خودش عمل شارژر اصلی را انجام نمیدهد؛ بلکه یک محافظ و مسیر قدرت است. برای شارژ شدن باتری باید از یک ماژول شارژ مثل TP4056 یا یک شارژر ۳٫۷ ولت استاندارد استفاده کنید و آن را طبق توضیحات به B+ و C- متصل نمایید.
دقت کنید که پلاریته (مثبت و منفی) را اشتباه وصل نکنید؛ برعکس زدن قطبها میتواند به برد و باتری آسیب جدی وارد کند.
در هنگام کار در جریانهای بالا، بهتر است مسیرهای مسی روی برد و سیمهای متصل به باتری و مصرفکننده از سطح مقطع مناسب برخوردار باشند تا افت ولتاژ و داغ شدن رخ ندهد.
1S 10A Lithium Battery Charger & Protection Module (BMS 1S 10A)
This compact BMS board is designed for charging and protecting single‑cell 3.7 V lithium‑ion and lithium‑polymer batteries. It is ideal for DIY power banks, Bluetooth speakers, portable audio systems, small robots, LED lamps, cordless tools and any project that runs from a single 18650 or Li‑Po cell and needs high discharge current.
Key Features
Suitable for single‑cell 3.7 V Li‑ion / Li‑Po batteries (e.g. 18650)
Supports up to 10 A discharge current (depending on cooling and wiring)
Over‑charge protection (cuts off charging around 4.2 V)
Over‑discharge protection (cuts off load at low voltage to protect the cell)
Over‑current and short‑circuit protection
Can be used together with common 1‑cell lithium chargers (TP4056, 5 V USB chargers, etc.)
Simple wiring with clearly marked pads: B+ , B- , C-
Compact PCB, easy to integrate into portable projects
Pinout & Wiring
B+: connect to battery positive and load/charger positive
B-: connect to battery negative
C-: connect to charger negative and load negative (protected output)
Connect the battery directly to B+ and B-. Connect your load (device) between B+ and C-, and connect the charger between B+ and C-. In this configuration the battery is fully protected while you can charge the battery and power the load at the same time.
Protection Functions
The integrated protection IC monitors battery voltage and current:
Stops charging when the battery reaches the maximum safe voltage
Disconnects the load when the battery voltage drops too low
Disconnects the output in case of short circuit or over‑current
Using this 1S 10 A BMS greatly increases the safety and lifetime of your lithium battery and saves you from designing a complex protection circuit from scratch.
