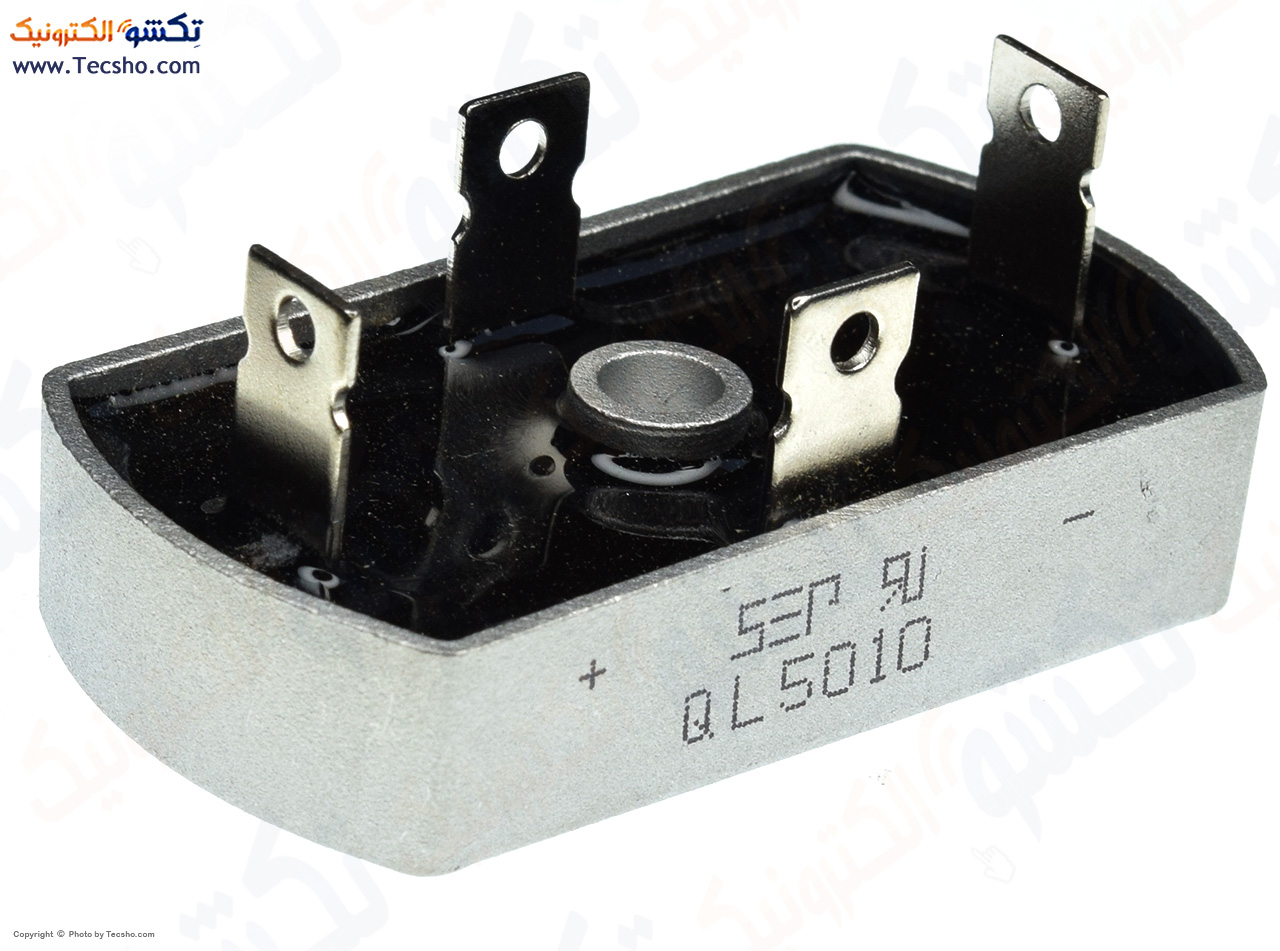

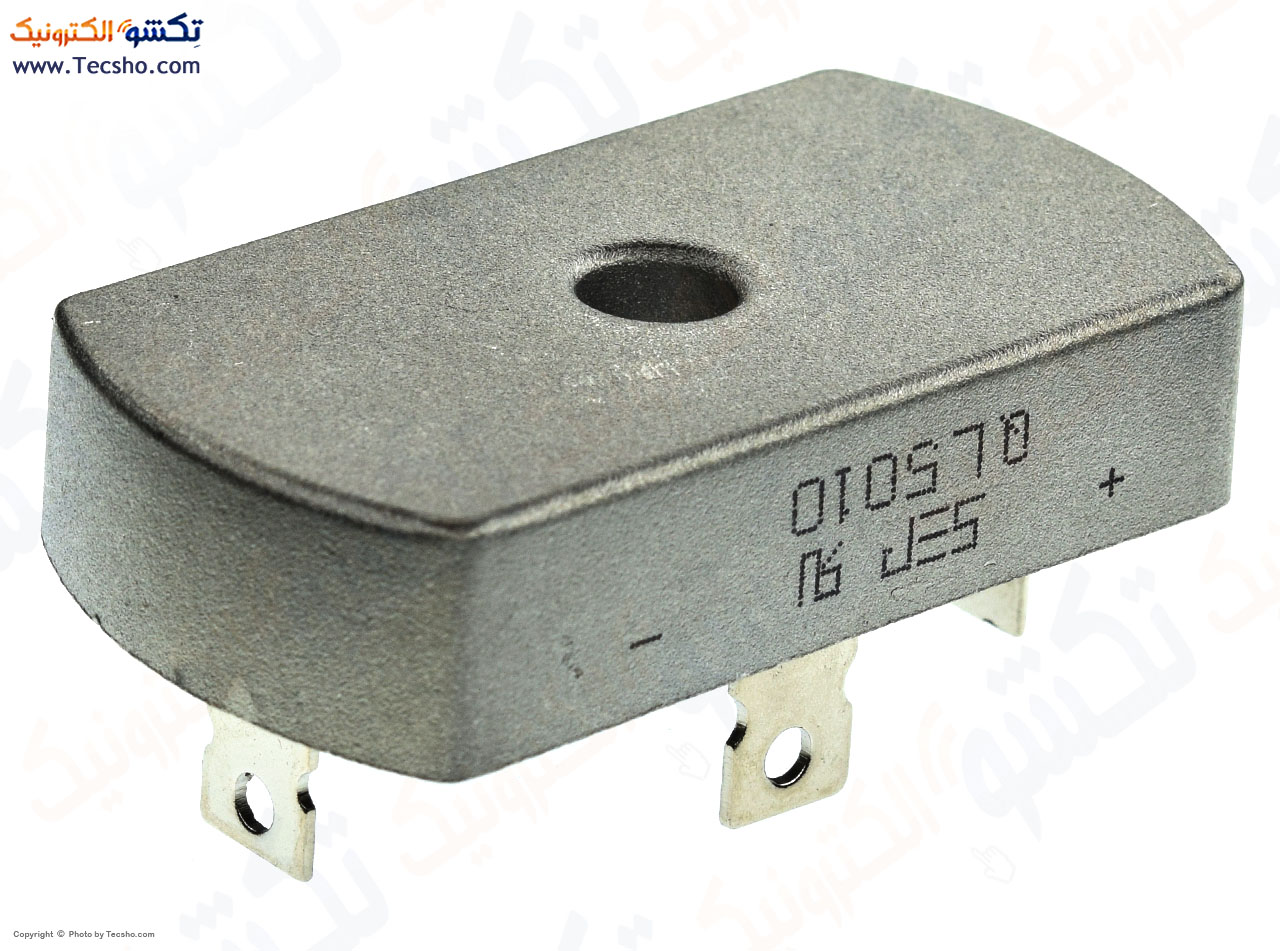

مشخصات پل دیود 50 آمپر مستطیلی QL5010
| Maximum Output Current: |
50 آمپر |
|---|---|
| Revers Voltage(Vrrm): |
1000 ولت |
| DC Voltage: |
1000 ولت |
| Operating Temperature: |
40- الی 150+ درجه سانتیگراد |
پل دیود یا یکسوساز پل مداری است که با تغییردادن پلاریته تغذیه ورودی آن، پلاریته خروجی آن تغییر نمی کند و وظیفه اصلی آن یکسوسازی جریان AC و تبدیل آن به جریان DC می باشد.
پل های دیودی چهار سر دارد، دو سر آن متعلق به ورودی AC خود می باشد و دو سر دیگر مربوط به خروجی پل می باشد. پل دیود از ورودی خود یک سینوسی کامل را میگیرد و نیم سیکل مثبت آن را عبور می دهد ولی نیم سیکل منفی آن را به یک نیم سیکل مثبت تبدیل می کند. به عبارتی خروجی پل دیود از بی نهایت نیم سیکل مثبت تشکیل شده است.
همچنین پل دیود از ترکیب 4 عدد دیود یکسوساز معمولی نیز بدست می آید. یک پل دیود را می توان با چهار عدد دیود به صورت دستی ساخت که از لحاظ کاربرد و کارکرد هیچ تفاوتی با پل دیود آماده ندارد.
بیشترین کاربرد پل دیود در واریاک هایی است که خروجی AC دارند. هنگام قرار گرفتن پل دیود در خروجی واریاک، خروجی DC ایجاد می شود که می توان در این حالت به عنوان منبع تغذیه از آن ها استفاده کرد.
