مشخصات ماژول شیلد شبکه مدل W5100

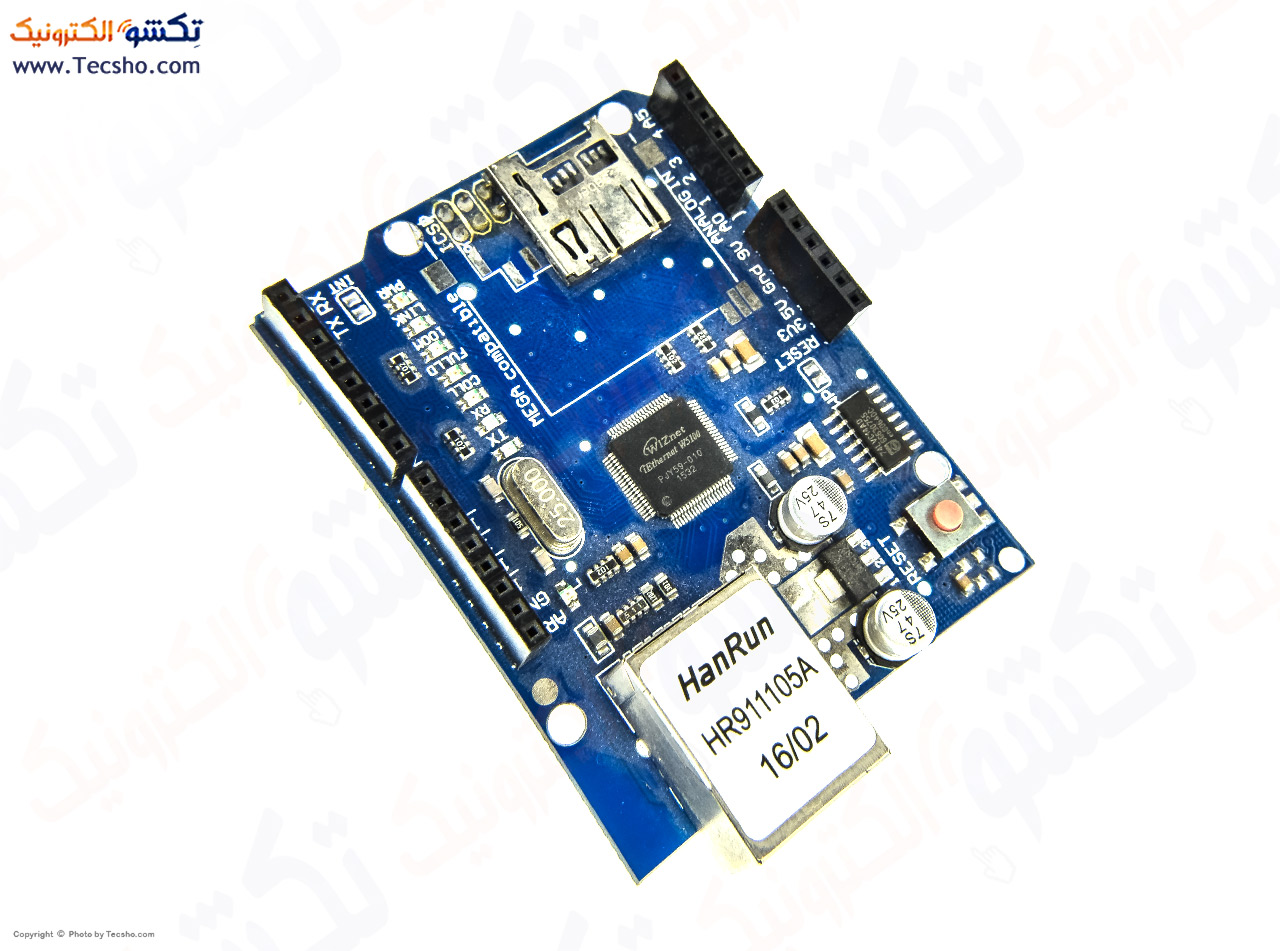

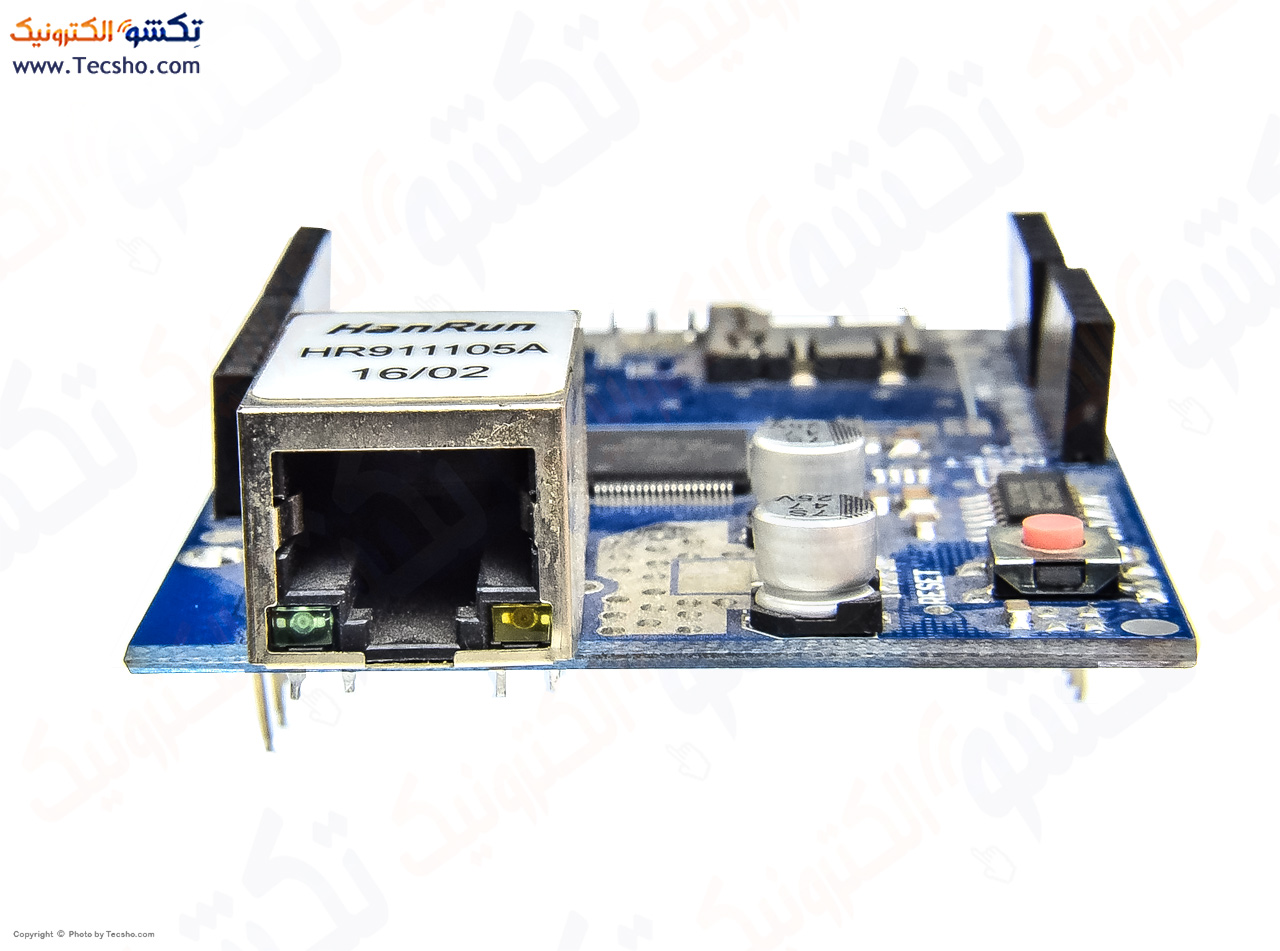

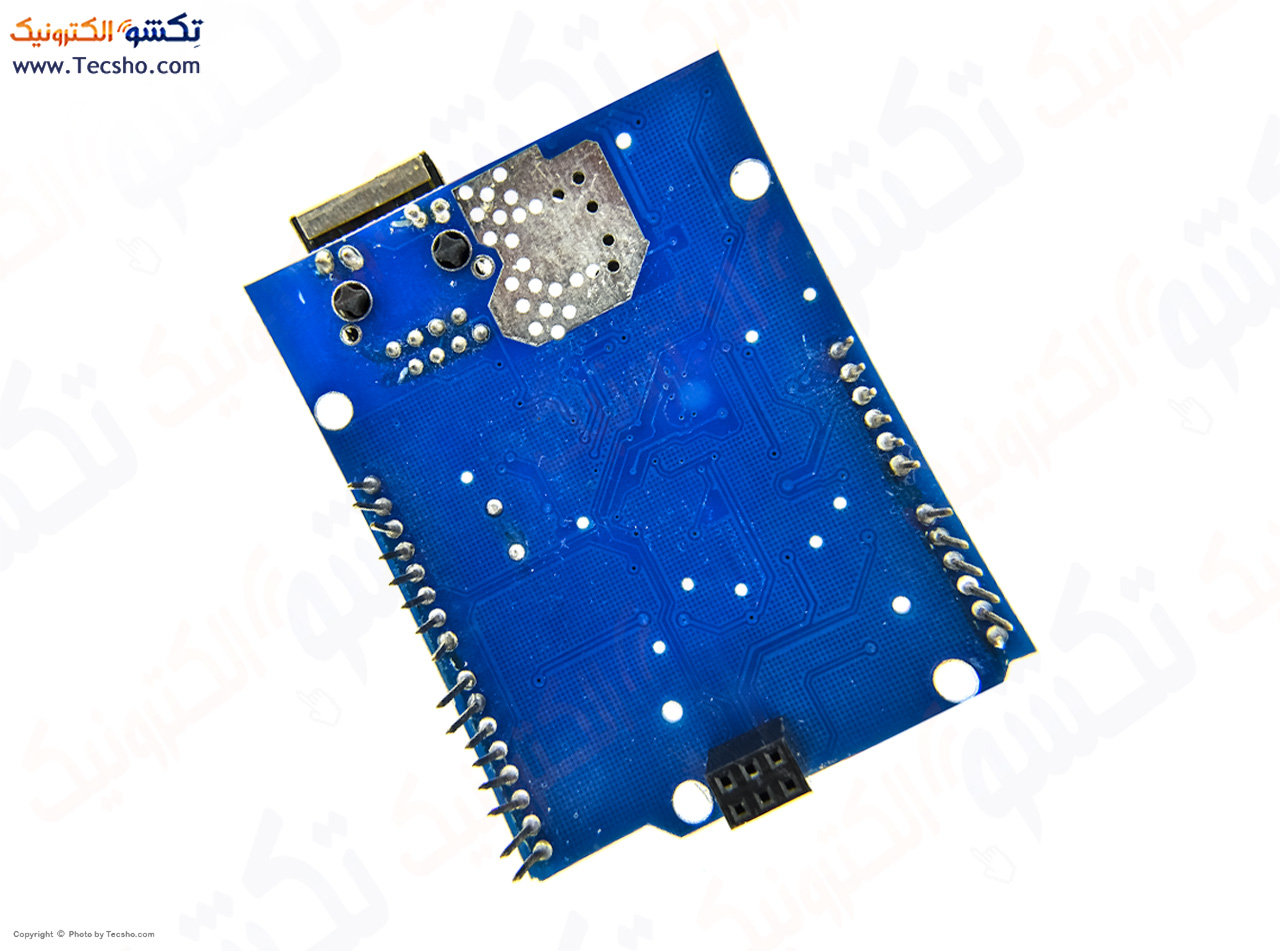

برد شیلد W5100 به یک برد آردوینو اجازه میدهد تا به اینترنت متصل شود. اساس کار این شیلد مبتنی بر تراشه Wiznet W5100 است که شبکه ای با پروتکل TCP و UDP در دسترس قرار میدهد و تا 4 سوکت را پشتیبانی می کند. با قرار دادن این شیلد بر روی برد آردوینو و اتصال شبکه توسط یک کابل اترنت استاندارد RJ45 و به کار گیری چند دستور ساده در کامپایلر آردوینو میتوان شیلد W5100 را راه اندازی کرد. ولتاژ کاری 5 ولت، شکاف SD-Card برای ذخیره فایل برای سرو کردن در شبکه، سرعت اتصال 10/100Mb، ریست کنترلر برای اطمینان از درست ریست شدن شیلد از مشخصات این ماژول می باشد.
LED های بر روی این شیلد نشان دهنده هشدار های زیر است:
PWR: نشان دهنده تغذیه شدن برد و شیلد
LINK: نشان دهنده وجود یک لینک شبکه و چشمک زدن در زمان ارسال و دریافت دیتا توسط شیلد
FULL: نشان دهنده اتصال شبکه دوطرفه کامل
100M: نشان دهنده وجود اتصال شبکه 100 مگا بایت بر ثانیه
RX: چشمک زدن در زمان دریافت دیتا توسط شیلد
TX: چشمک زدن در زمان ارسال دیتا توسط شیلد
COOL: چشمک زدن در زمان شناسایی Collision در شبکه
مزایا
سهولت در استفاده : این شیلد به راحتی بر روی برد آردوینو قرار میگیرد و به سادگی می توان با استفاده از کتابخانه های مربوط با آن کار کرد
اتصال پایدار : W5100 برای ارتباطات پایدار و سریع طراحی شده اند که مناسب برای پروژه های نیازمند به تبادل داده های زیاد است
پروتکل های متعدد : پشتیبانی از پروتکل های ICMP , TCP , UDP و دیگر پروتکل های شبکه
پیکر بندی آسان : فراهم کردن رابط های ساده و کلیدهای مناسب برای پیکربندی و راه اندازی سریع
کاربردها
پروژه های اینترنت اشیاء IOT : می توان از آن در پروژه های مرتبط با IOT مانند سنسورها و کنترل دستگاه ها از راه دور استفاده کرد
کنترل از راه دور : استفاده در پروژه هایی که نیاز به کنترل وسایل از طریق اینترنت دارند
جمع آوری داده ها : برای پروژه هایی که نیاز به ارسال یا دریافت داده ها به /FROM یک سرور دارند مانند ثبت اطلاعات دما یا رطوبت
ایجاد سرور وب : می توان با استفاده از W5100 یک سرور وب بر روی آردوینو ایجاد کرد و اطلاعات را به صورت آنلاین به نمایش گذاشت
ویژگی ها
حافظه داخلی : دارای حافظه برای ذخیره داده ها و پیکربندی های شبکه
سرعت بالای انتقال داده : نرخ انتقال داده بالا که به کاربران اجازه می دهد به سرعت داده ها را ارسال و دریافت کنند
پشتیبانی از چندین اتصال همزمان : قابلیت مدیریت چندین اتصال همزمان به شبکه
