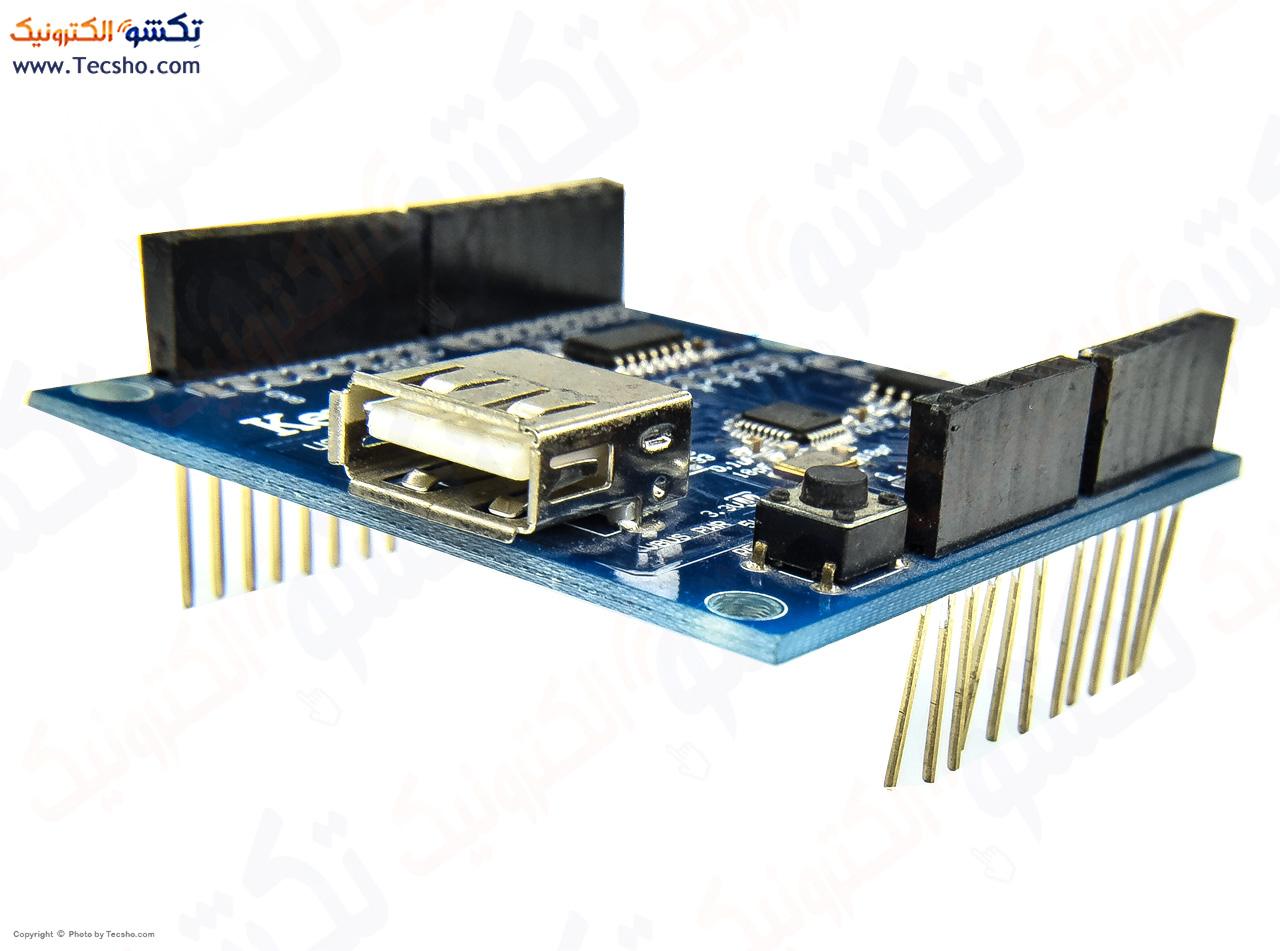

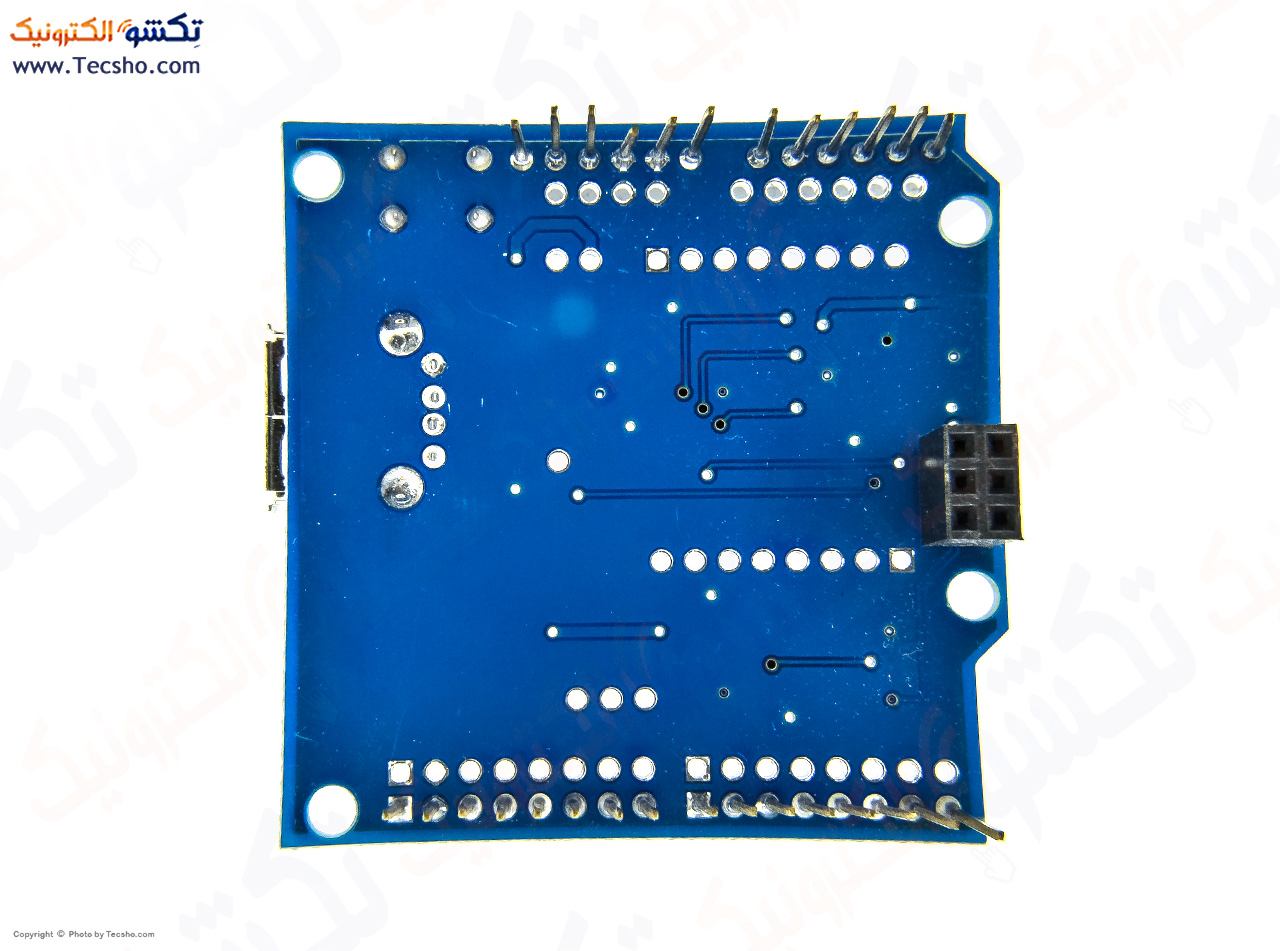

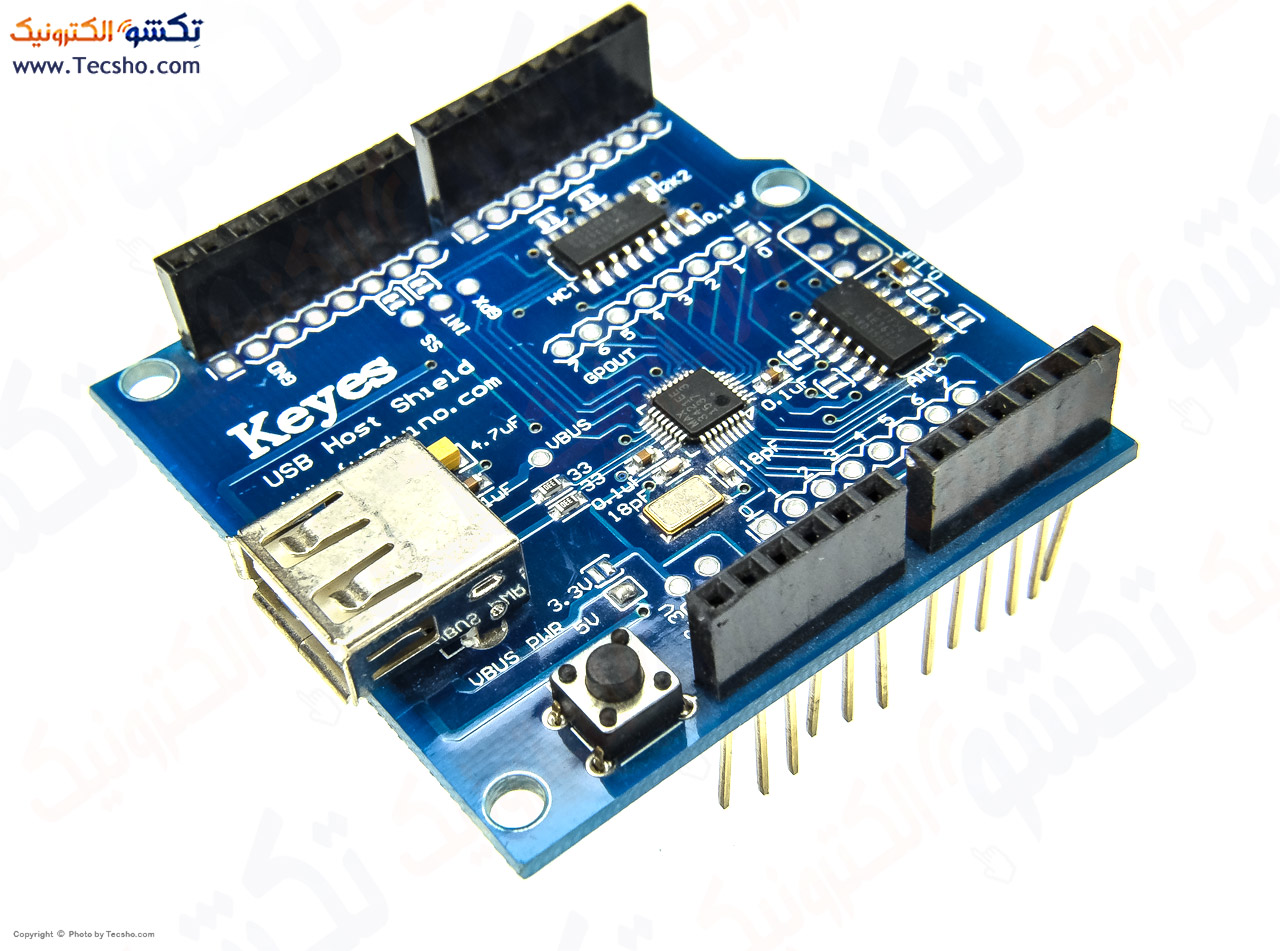

مشخصات شیلد USB HOST
شیلد USB Host به شما این امکان را می دهد که یک دستگاه USB مانند موس، فلش، کیبورد، دوربین عکاسی، گوشی مویابل و بسیاری از وسایل دیگر را به برد آردوینو متصل کنید. اساس کار این شیلد مبتنی بر تراشه MAX3421E است. این تراشه یک کنترلر USB می باشد که سیگنال های دیجیتال منطقی یا آنالوگ را کنترل می کند تا بتواند حداقل یا حداکثر سرعت را داشته باشد. شیلد USB Host قابلیت پشتیانی از Android ADK را دارد. دارای ولتاژ کاری 3.3 الی 5 ولت DC، دمای کاری 40- الی 85+ درجه سانتی گراد و قابل اتصال به برد های آردوینو UNO، MEGA، DUE است.
مزایا
قابلیت اتصال به دستگاه های مختلف : اجازه می دهد تا به راحتی به انواع دستگاه های USB متصل شوید
مدیریت داده ها : می توان داده ها را از دستگاه های متصل دریافت و ارسال کرد که این امر برای پروژه های جمع آوری داده بسیار مفید است
پروژه های تعاملی : می توانید پروژه های تعاملی بسازید که به ورودی های کاربر پاسخ می دهند مثل استفاده از کیبورد یا ماوس
سازگاری با کتابخانه ها : با کتابخانه های مختلف arduino سازگار است که کار را آسان تر می کند
کاربرد ها
پروژه های رباتیک : برای کنترل ربات ها با استفاده از کنترل کننده های USB
سیستم های شناسایی : اتصال به دستگاه های شناسایی USB نظیر بارکدخوان ها
پروزه های خانگی هوشمند : برای ساخت سیستم های کنترل خانگی که به ورودی های USB نیاز دارند
جمع آوری داده : استفاده برای جمع آوری داده ها از سنسورهای USB
ویژگی ها
اتصال آسان : طراحی ساده که به راحتی می توان آن را به پروژه های مختلف متصل کرد
پشتیبانی از پروتکل های مختلف : قابلیت پشتیبانی از پروتکل های USB مختلف برای دستگاه های متنوع
قابلیت برنامه نویسی : می توان به راحتی با استفاده از محیط Arduino IDE برنامه نویسی کرد
Description
The Arduino Compatible USB Host Shield is based on the MAX3421E, which is a USB peripheral/host controller containing the digital logic and analog circuitry necessary to implement a full-speed USB peripheral or a full-/low-speed host compliant to USB specification rev 2.0. it is compatible with more Arduinos – not only UNO and Duemilanove but also Mega and Mega 2560 work with a Standard variant of this shield out of the box. No more SPI re-wiring and code modifications – just solder included stackable connectors (2×3 ICSP connector’s female side should be facing down), plug and play! Using Arduino Compatible USB HOST function, let your Arduino communicate with other USB devices, and supports USB HUB function
Features
Fully compatible with Arduino Uno, Duemilanove, and Mega. Allowing you to control the following devices
Operating voltage: 3.3V, 5V
Operating current: 400 ~ 500 mA
Controller chip: MAX3421E
Application
HID Compliant devices such as Keyboard, mouse etc
Compatible with the Android ADK
Digital SLR cameras such as Canon, Nikon, Powershot, etc
Game console controllers including Wii controller
Other USB serial communication devices such as GPS, FTDI etc
