مشخصات آی سی ATTINY13A SMD IC
| نوع: |
آی سی میکروکنترلر ۸ بیتی با هسته AVR ATTINY13A-SSU یک میکروکنترلر بسیار جمعوجور و کممصرف با معماری RISC که اکثر دستورات آن در یک سیکل کلاک اجرا میشوند. این قطعه با حافظه فلش ۱ کیلوبایتی، رم ۶۴ بایتی و حافظه EEPROM ۶۴ بایتی، برای کاربردهای ساده و فضای محدود مانند کنترل سنسورها، LEDها و موتورهای کوچک طراحی شده است. |
|---|---|
| تعداد پایه: |

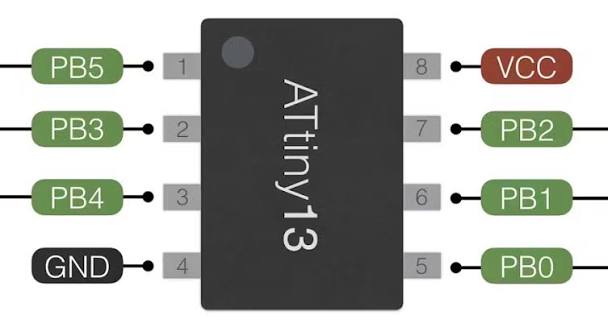

۸ پایه شامل ۶ پایه ورودی/خروجی (I/O) با قابلیت برنامهریزی جداگانه، به همراه پایههای تغذیه (VCC) و زمین (GND) میباشد. این تعداد پایه کم، آن را برای پروژههای با ابعاد فیزیکی محدود ایدهآل میسازد. |
| پکیج: |
SOIC-8 (معروف به SOP-8) یک پکیج سطحنصب (SMD) با ابعاد بسیار کوچک که برای مدارات چگال و مدرن طراحی شده است. این پکیج برای تولید انبوه و استفاده در دستگاههای قابل حمل بسیار مناسب است. نسخه DIP آن نیز با کد ATTINY13A-PU موجود است. |
| ولتاژ تغذیه: |
محدوده ۱٫۸ تا ۵٫۵ ولت گستره ولتاژ تغذیه وسیع، امکان استفاده از آن را در سیستمهای با ولتاژهای مختلف (۳٫۳ ولت و ۵ ولت) فراهم میکند. |
| توان مصرفی: |
جریان مصرفی بسیار پایین (حدود ۲۴۰ میکروآمپر در حالت فعال با ولتاژ ۱٫۸ ولت و فرکانس ۱ مگاهرتز) و با حالتهای کممصرف (Idle، Power-down) برای صرفهجویی در انرژی مصرف توان بسیار پایین، آن را برای کاربردهای باتریخور و مدارات با توان محدود ایدهآل میسازد. |
| حداکثر دمای کاری: |
محدوده -۴۰ تا ۸۵+ درجه سانتیگراد (درجه صنعتی) این گستره دمایی وسیع، عملکرد مطمئن را در شرایط محیطی سخت مانند کارخانهها و سیستمهای صنعتی تضمین میکند. |
| کاربرد: |
پروژههای کوچک الکترونیکی، کنترل سنسورها، راهاندازی LEDها، کنترل موتورهای کوچک، سیستمهای ساده اینترنت اشیا (IoT)، پروژههای آردوینو با فضای محدود، و بهطور کلی هر جایی که نیاز به یک میکروکنترلر ارزان، کممصرف و با تعداد پایه کم برای انجام وظایف ساده کنترلی وجود دارد. |
آیسی ATTINY13A یکی از اعضای محبوب خانواده tinyAVR از شرکت **Microchip Technology** است که به دلیل **ابعاد بسیار کوچک، مصرف توان ناچیز و قیمت اقتصادی**، به یک **استاندارد** در پروژههای جمعوجور و کمهزینه تبدیل شده است.
**ویژگیهای برجسته این قطعه عبارتند از:**
* **معماری AVR پیشرفته:** با توانایی اجرای ۲۰ میلیون دستور در ثانیه (MIPS) در فرکانس ۲۰ مگاهرتز.
* **حافظههای متنوع:** ترکیبی از ۱ کیلوبایت حافظه فلش برای برنامه، ۶۴ بایت رم برای دادههای موقت و ۶۴ بایت EEPROM برای ذخیرهسازی دائمی اطلاعات کاربر.
* **مبدل آنالوگ به دیجیتال (ADC):** دارای ۴ کانال ورودی آنالوگ با رزولوشن ۱۰ بیت.
* **تایمرهای قابل برنامهریزی:** یک تایمر ۸ بیتی با قابلیت تولید PWM.
* **مقایسهکننده آنالوگ:** یک مقایسهکننده داخلی برای کاربردهای تشخیص سطح ولتاژ.
* **مولد کلاک داخلی:** با دقت قابل قبول (تا ۱۰ درصد) که نیاز به کریستال خارجی را در بسیاری از کاربردها برطرف میکند.
* **قابلیتهای حفاظتی:** شامل مدارهای تشخیص قطع ولتاژ (Brown-out Reset)، راهاندازی مجدد در هنگام روشن شدن (Power-on Reset) و تایمر نگهبان (Watchdog Timer) برای افزایش قابلیت اطمینان سیستم.
