آی سی LM317T IC اورجینال | LM 317T ORG

آی سی رگولاتور ولتاژ خطی قابل تنظیم مثبت (Positive Adjustable Linear Voltage Regulator) LM317T یک رگولاتور ولتاژ خطی یکپارچه که با استفاده از تنها دو مقاومت خارجی، ولتاژ خروجی را در محدوده ۱٫۲ تا ۳۷ ولت تنظیم می‌کند. این قطعه به دلیل سادگی استفاده، قابلیت اطمینان بالا و جریان خروجی ۱٫۵ آمپر، به عنوان یکی از پرکاربردترین قطعات در الکترونیک شناخته می‌شود .

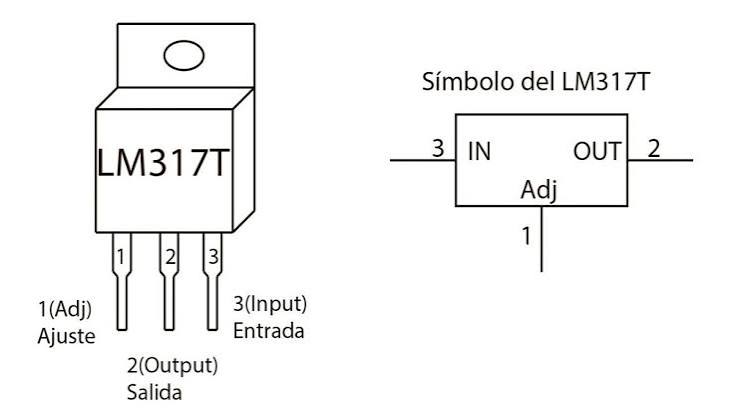

۳ پایه شامل پایه‌های ورودی (Input)، خروجی (Output) و تنظیم (Adjust) می‌باشد .

TO-220 (با قابلیت نصب بر روی هیت‌سینک) یک پکیج از نوع نصب از طریق سوراخ (Through-Hole) با قابلیت انتقال حرارت خوب که برای جریان‌های ۱٫۵ آمپر طراحی شده است. این پکیج به دلیل سادگی و در دسترس بودن، برای پروژه‌های الکترونیکی و تعمیرات بسیار رایج است .

محدوده ورودی ۴٫۲ تا ۴۰ ولت و ولتاژ خروجی قابل تنظیم از ۱٫۲ تا ۳۷ ولت گستره ولتاژ ورودی بسیار وسیع، امکان استفاده از آن را در سیستم‌های با ولتاژهای مختلف فراهم می‌کند. حداقل اختلاف ولتاژ ورودی و خروجی (Dropout Voltage) حدود ۳ ولت است که در طراحی باید به آن توجه شود .

جریان خروجی ۱٫۵ آمپر (حداقل) و حداکثر جریان خروجی ۲٫۲ آمپر با هیت‌سینک مناسب این قطعه می‌تواند جریان ۱٫۵ آمپر را به صورت پیوسته تأمین کند. با طراحی حرارتی مناسب و هیت‌سینک، قابلیت تأمین جریان بالاتر را دارد .

محدوده -۲۵ تا ۱۵۰ درجه سانتی‌گراد (دمای اتصال) این گستره دمایی وسیع، عملکرد مطمئن را در شرایط محیطی مختلف تضمین می‌کند و دارای حفاظت حرارتی داخلی است .

منابع تغذیه آزمایشگاهی قابل تنظیم، رگولاتورهای محلی در مدارات الکترونیکی، شارژرهای باتری، سیستم‌های صوتی، و به‌طور کلی هر جایی که نیاز به یک ولتاژ ثابت یا قابل تنظیم با جریان متوسط (تا ۱٫۵ آمپر) وجود دارد .
