مشخصات آی سی TDA7294 IC
| نوع: |
آی سی تقویتکننده توان صوتی (Audio Power Amplifier) TDA7294 یک تقویتکننده صوتی یکپارچه با طراحی کلاس AB که برای کاربردهای با کیفیت بالا و توان خروجی قابل توجه طراحی شده است. این قطعه به دلیل توان ۱۰۰ وات در بار ۸ اهمی، اعوجاج بسیار پایین و مدارات حفاظتی جامع، به یک انتخاب استاندارد در سیستمهای صوتی حرفهای و خانگی تبدیل شده است. |
|---|---|
| تعداد پایه: |

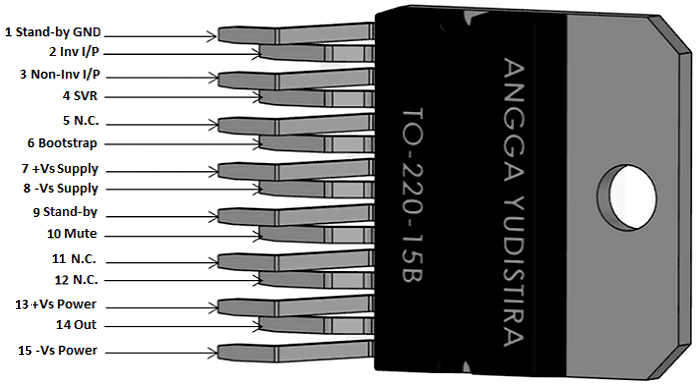

۱۵ پایه (در پکیج Multiwatt-15) آرایش پایهها شامل ورودیهای دیفرانسیل (غیرمعکوسکننده و معکوسکننده)، خروجی تقویتشده، پایههای تغذیه مثبت و منفی، پایههای کنترل (Mute و Standby)، و پایههای تنظیم بهره و جبرانسازی میباشد. |
| پکیج: |
Multiwatt-15 (معادل TO-220 با ۱۵ پایه) یک پکیج از نوع نصب از طریق سوراخ (Through-Hole) با ۱۵ پایه که برای نصب بر روی هیتسینک طراحی شده است. این پکیج به دلیل قابلیت انتقال حرارت عالی، برای کاربردهای با توان بالا ضروری است. |
| ولتاژ تغذیه: |
محدوده ±۱۰ تا ±۴۰ ولت (تغذیه دوگانه) و حداکثر ولتاژ ±۵۰ ولت (بدون سیگنال) گستره ولتاژ تغذیه بسیار وسیع، امکان استفاده از آن را در سیستمهای با ولتاژهای مختلف فراهم میکند. برای دستیابی به توان ۱۰۰ وات، معمولاً از تغذیه ±۳۵ ولت استفاده میشود. |
| توان مصرفی: |
توان خروجی ۱۰۰ وات (در بار ۸ اهمی با تغذیه ±۳۵ ولت) و ۷۰ وات (در بار ۴ اهمی با تغذیه ±۲۷ ولت) توان خروجی بالا آن را برای سیستمهای صوتی قدرتمند ایدهآل میسازد. اعوجاج هارمونیک کل (THD) آن در توان ۱۰ وات تنها ۰٫۰۱٪ است که کیفیت صدای بسیار خوبی را تضمین میکند. |
| حداکثر دمای کاری: |
محدوده ۰ تا ۷۰ درجه سانتیگراد (درجه تجاری) و دمای اتصال تا ۱۵۰ درجه سانتیگراد این گستره دمایی، عملکرد مطمئن را در شرایط محیطی معمول تضمین میکند. برای کار در توان بالا، استفاده از هیتسینک بزرگ و خنکسازی مناسب ضروری است. |
| کاربرد: |
تقویتکنندههای صوتی خانگی و حرفهای، سیستمهای سینمای خانگی، سیستمهای صوتی خودرو (بازار ثانویه)، و بهطور کلی هر جایی که نیاز به تقویت سیگنال صوتی با توان ۱۰۰ وات و کیفیت صدای عالی وجود دارد. |
آیسی TDA7294 یکی از مشهورترین و پرکاربردترین تقویتکنندههای صوتی کلاس AB در جهان است که توسط شرکت **STMicroelectronics** تولید شده است. این قطعه به دلیل **کیفیت صدای فوقالعاده، توان خروجی بالا و مدارات حفاظتی جامع**، به یک **استاندارد صنعتی** در میان علاقهمندان به صوتی و طراحان حرفهای تبدیل شده است.
**ویژگیهای برجسته این قطعه عبارتند از:**
* **کیفیت صدای عالی:** با اعوجاج هارمونیک کل (THD) ۰٫۰۱٪ و نسبت سیگنال به نویز (SNR) بیش از ۱۰۰ دسیبل (وزندهی A)، صدایی شفاف، دقیق و بدون نویز ارائه میدهد.
* **توان خروجی بالا:** ۱۰۰ وات در بار ۸ اهمی، که آن را برای راهاندازی طیف وسیعی از بلندگوها مناسب میسازد.
* **مدارات حفاظتی جامع:** شامل حفاظت در برابر اتصال کوتاه، دمای بالا (خاموشی حرارتی) و نوسانات ولتاژ که از قطعه در شرایط خطا محافظت میکند.
* **پایههای کنترل بیصدا (Mute و Standby):** برای خاموش کردن خروجی بدون ایجاد نویز و کاهش مصرف توان در حالت آمادهبهکار.
* **قابلیت تنظیم بهره:** با قطعات خارجی، بهره تقویتکننده قابل تنظیم است.
