مشخصات آی سی AMS11171.2V SMDSMALL TO-223 IC
| نوع: |
آی سی رگولاتور ولتاژ پایینافت (LDO) خطی AMS1117 با خروجی ۱.۲ ولت یک رگولاتور ولتاژ خطی با افت ولتاژ بسیار پایین (حداکثر ۱.۳ ولت در جریان کامل) که برای تأمین جریان خروجی ۸۰۰ میلیآمپر طراحی شده است. این قطعه در نسخههای با ولتاژ خروجی ثابت (مانند ۱.۲ ولت، ۱.۸ ولت، ۳.۳ ولت و ۵ ولت) موجود میباشد . |
|---|---|
| تعداد پایه: |

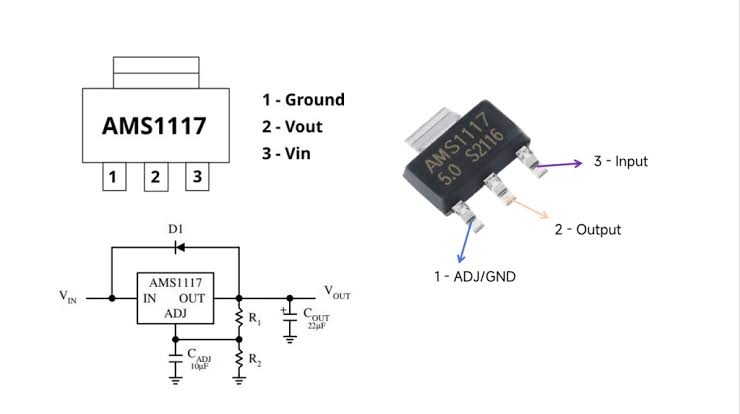

۳ پایه اصلی به همراه یک تَب (پایه) بزرگ در زیر پکیج آرایش پایهها شامل پایههای ورودی (Input)، خروجی (Output)، زمین (GND) و یک تَب فلزی در زیر پکیج که به زمین متصل است و به دفع گرما کمک میکند. |
| پکیج: |
SOT-223 (و یا TO-252 برای نسخههای دیگر) یک پکیج سطحنصب (SMD) با قابلیت انتقال حرارت خوب که برای جریانهای متوسط (۸۰۰ میلیآمپر) طراحی شده است. این پکیج به دلیل ابعاد کوچک و قابلیت نصب خودکار، برای مدارات چگال و مدرن بسیار مناسب است . |
| ولتاژ تغذیه: |
حداکثر ولتاژ ورودی ۱۵ ولت و ولتاژ خروجی ثابت ۱.۲ ولت ولتاژ خروجی این قطعه به صورت ثابت ۱.۲ ولت تنظیم شده است و برای عملکرد صحیح، ولتاژ ورودی باید حداقل ۱ ولت از ولتاژ خروجی بیشتر باشد (Dropout Voltage) . |
| توان مصرفی: |
جریان خروجی ۸۰۰ میلیآمپر این قطعه میتواند جریان ۸۰۰ میلیآمپر را به صورت پیوسته تأمین کند. توان تلفاتی به صورت (Vin - Vout) * Iout محاسبه میشود و برای جریانهای بالا، به طراحی حرارتی مناسب و استفاده از پکیج SOT-223 با تَب حرارتی نیاز است |
| حداکثر دمای کاری: |
محدوده ۰ تا ۱۲۵ درجه سانتیگراد (دمای اتصال) این گستره دمایی، عملکرد مطمئن را در شرایط محیطی معمول تضمین میکند و دارای حفاظت حرارتی داخلی است . |
| کاربرد: |
رگولاتورهای خطی با راندمان بالا، رگولاتورهای پساز مبدلهای سوئیچینگ، تبدیل ولتاژ ۵ ولت به ۳.۳ ولت (یا ۱.۲ ولت برای مدارات خاص)، شارژرهای باتری، مدیریت توان در لپتاپها و دستگاههای قابل حمل، و بهطور کلی هر جایی که نیاز به یک ولتاژ ثابت و دقیق با جریان متوسط وجود دارد . |
آیسی AMS1117 یکی از معروفترین و پرکاربردترین رگولاتورهای LDO در جهان است که توسط شرکت **Advanced Monolithic Systems (AMS)** تولید میشود. این قطعه به دلیل **افت ولتاژ بسیار پایین، دقت بالا و قیمت اقتصادی**، به یک **استاندارد صنعتی** در طراحی منابع تغذیه مدرن تبدیل شده است .
**ویژگیهای برجسته این قطعه عبارتند از:**
* **افت ولتاژ بسیار پایین (LDO):** با حداکثر ۱٫۳ ولت در جریان کامل، که برای کاربردهای با ولتاژ ورودی نزدیک به خروجی بسیار حیاتی است .
* **جریان خروجی ۸۰۰ میلیآمپر:** قابلیت تأمین جریان مناسب برای تغذیه اکثر مدارات مجتمع و ماژولها.
* **تنظیم عالی خط و بار:** با حداکثر ۰٫۲ درصد برای تنظیم خط و ۰٫۴ درصد برای تنظیم بار، ولتاژ خروجی دقیقی را ارائه میدهد .
* **حفاظتهای جامع:** شامل محدودیت جریان (Current Limiting) و خاموشی حرارتی (Thermal Shutdown) برای محافظت از قطعه در شرایط خطا .
نسخه SMD این قطعه با کد **AMS1117-1.2** در بازار شناخته میشود و مدلهای ثابت این خانواده برای ولتاژهای ۱.۵ ولت، ۱.۸ ولت، ۲.۵ ولت، ۲.۸۵ ولت، ۳.۳ ولت و ۵ ولت نیز موجود هستند .
