مشخصات اسیلوسکوپ و تستر قطعات الکترونیکی FNIRSI مدل DSO-TC4
اسیلوسکوپ DSO-TC4 با قابلیت ۱۳ شکل موج، ۱ کانال و سیگنال ژنراتور ۵۰ کیلوهرتزی

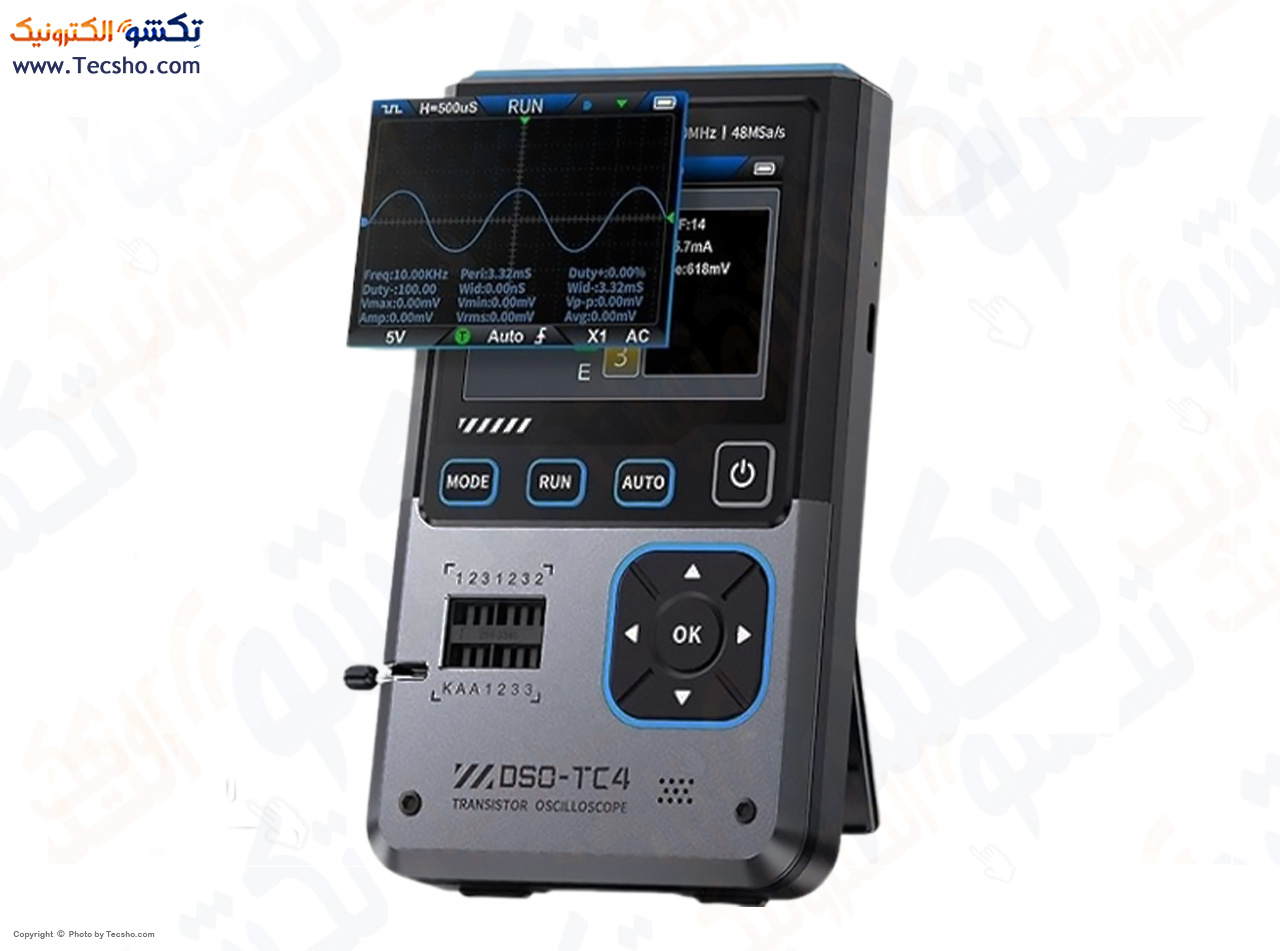

اسیلوسکوپ، تستر قطعات و سیگنال ژنراتور FNIRSI مدل DSO-TC4
مدل DSO-TC4 یک دستگاه ۳ در ۱ قابل حمل و دستی است که اسیلوسکوپ دیجیتال، تستر قطعات الکترونیکی و ژنراتور سیگنال را در یک بدنه جمع کرده و برای تعمیرکاران، دانشجویان و علاقه‌مندان الکترونیک مناسب است.
مشخصات اسیلوسکوپ
- پهنای باند آنالوگ: ۱۰ مگاهرتز
- نرخ نمونه‌برداری لحظه‌ای: ۴۸ مگا نمونه بر ثانیه
- تعداد کانال: یک کانال
- امپدانس ورودی: ۱ مگااهم
- کوپلینگ: AC/DC
- محدوده ولتاژ ورودی: پراب ۱:۱ تا ۸۰ ولت پیک‌تاپیک، پراب ۱۰:۱ تا ۸۰۰ ولت پیک‌تاپیک
- حساسیت عمودی: ۱۰ میلی‌ولت بر تقسیم تا ۱۰ ولت بر تقسیم
- بازه زمانی افقی: ۵۰ نانوثانیه تا ۲۰ ثانیه
- مدهای تریگر: Auto، Normal و Single
- حفاظت ولتاژ: ±۴۰۰ ولت
- ذخیره و مشاهده اسکرین‌شات از شکل موج
مشخصات سیگنال ژنراتور (DDS)
- ۱۳ نوع شکل موج خروجی
- محدوده فرکانس: ۰ تا ۵۰ کیلوهرتز
- دامنه خروجی: ۰٫۱ تا ۳ ولت (قابل تنظیم)
- دیوتی سایکل موج مربعی: ۰ تا ۱۰۰ درصد
- فرکانس، دامنه و دیوتی سایکل قابل تنظیم
تستر قطعات
- شناسایی خودکار نوع و پایه‌های ترانزیستور، دیود، ماسفت و ...
- تست خازن: ۲۵ پیکوفاراد تا ۱۰۰۰ میکروفاراد
- تست مقاومت: ۰٫۰۱ اهم تا ۵۰ مگااهم
- تست سلف: ۱۰ میکروهانری تا ۱۰۰۰ میکروهانری
- پشتیبانی از تست سنسورهای DS18B20 و DHT11
- دیکد سیگنال مادون قرمز NEC
مشخصات عمومی
- نمایشگر: TFT رنگی ۲٫۸ اینچ با روشنایی قابل تنظیم
- باتری: لیتیوم یون ۳٫۷ ولت، ۱۵۰۰ میلی‌آمپرساعت، با خاموشی خودکار
- شارژ: Type-C با ۵ ولت و ۱ آمپر
- ابعاد: حدود ۹۰×۱۴۲×۲۷٫۵ میلی‌متر
- وزن: حدود ۱۸۶ گرم
- زبان منو: انگلیسی، چینی، آلمانی، پرتغالی، ژاپنی، اسپانیایی، کره‌ای و روسی
کاربرد: عیب‌یابی مدارهای صوتی و دیجیتال و میکروکنترلی، بررسی قطعات، سیگنال‌دهی برای تست مدار، و آموزش الکترونیک.
نکات مهم
- این دستگاه با پهنای باند ۱۰ مگاهرتز برای سیگنال‌های صوتی، سنسورها و میکروکنترلرهای کم‌سرعت مناسب است و برای مدارهای پرسرعت (مثلاً ارتباطات پرسرعت یا RF) کافی نیست.
