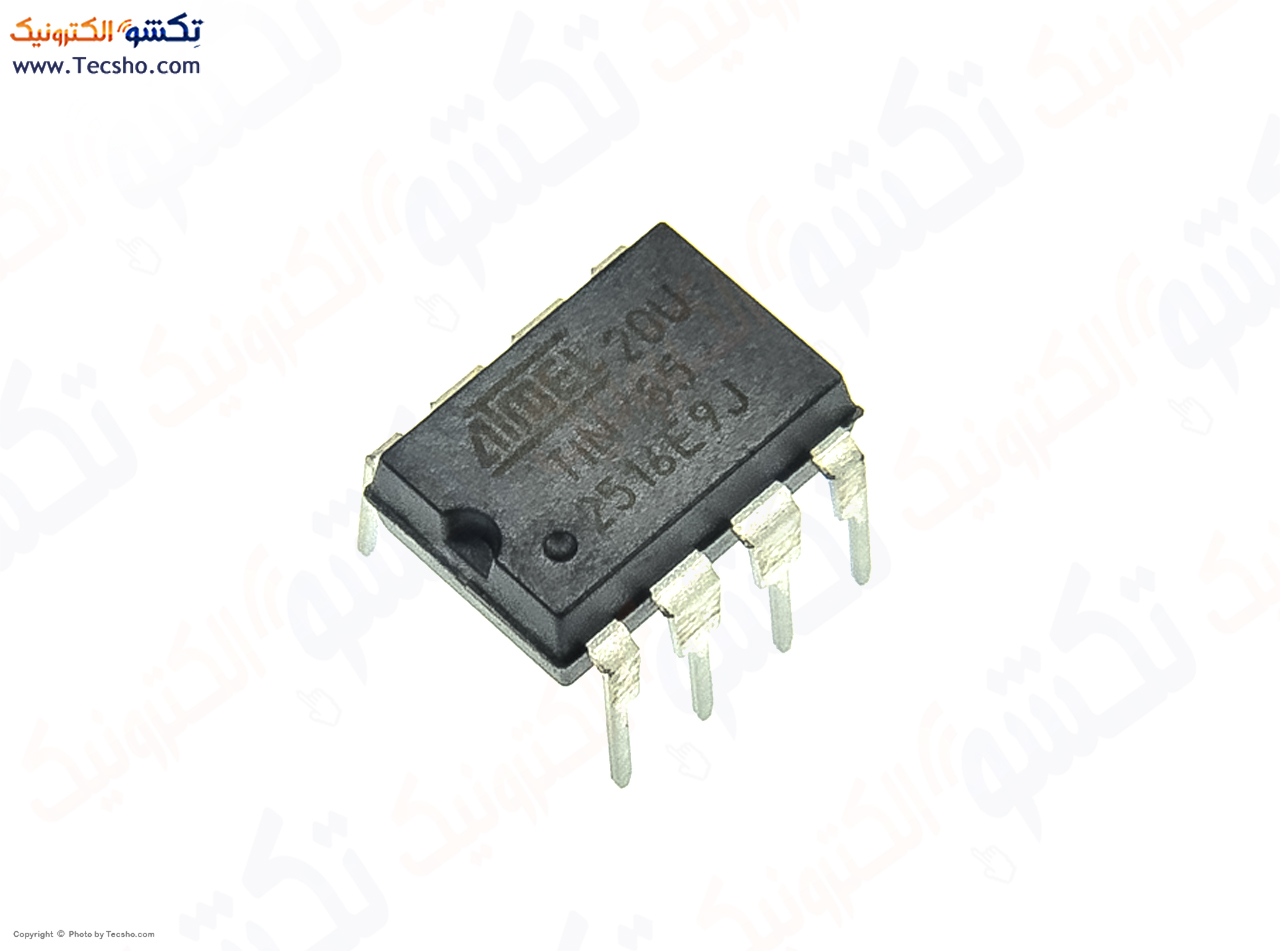

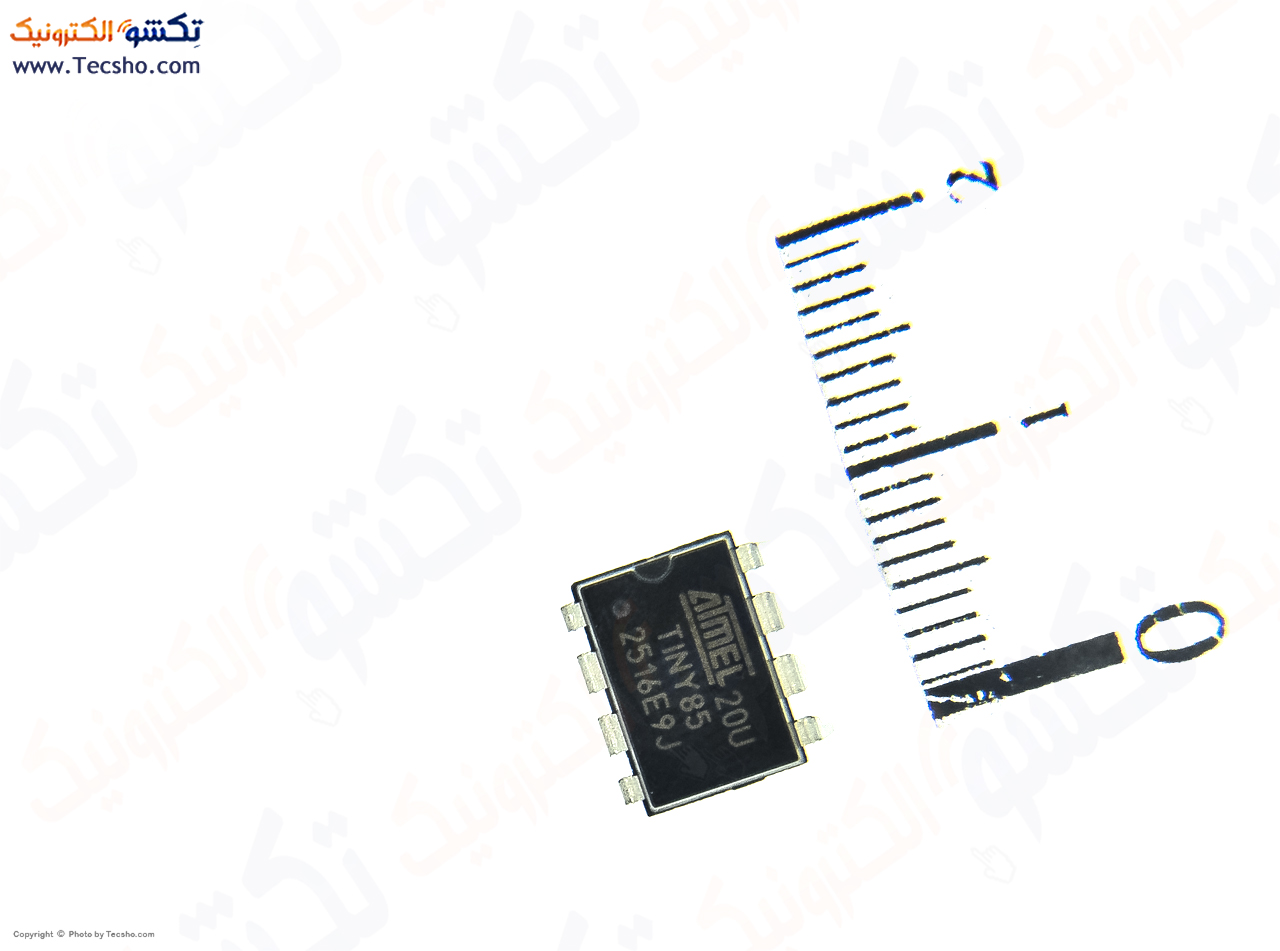

ATTINY 85-20PU DIP

معرفی IC TNY280PN

TNY280PN یک IC سوئیچینگ AC-DC از خانواده TinySwitch‑III است که توسط شرکت Power Integrations طراحی شده است. این آی‌سی برای ساخت منابع تغذیه کم‌وات، آداپتورها و شارژرهای کوچک بسیار مناسب است.

ویژگی‌های اصلی:

• ورودی AC جهانی: 85 تا 265 ولت AC

• MOSFET داخلی: قدرت ~700 ولت، قابلیت سوئیچ مستقیم شبکه

• فرکانس سوئیچینگ: حدود 132 کیلوهرتز

• توان خروجی: حدود 28 تا 36 وات، بسته به طراحی مدار و ترانسفورماتور

• پکیج: DIP‑7 یا DIP‑8 (مناسب مونتاژ دستی)

• حفاظت‌های داخلی: محدودیت جریان، حفاظت در برابر اتصال کوتاه، حفاظت دمای بیش از حد، حفاظت ولتاژ بیش از حد با بازگشت خودکار

• عملکرد:

  IC TNY280PN به‌عنوان یک کلید قدرت با کنترل داخلی ON/OFF عمل می‌کند. وقتی به شبکه AC وصل می‌شود، انرژی را به ترانسفورماتور فلا‌ی‌بک منتقل می‌کند و سپس ولتاژ DC خروجی توسط دیود و خازن تصفیه می‌شود. کنترل ساده ON/OFF و حفاظت‌های داخلی باعث می‌شود طراحی منابع تغذیه کم‌قطعه و امن باشد.

  کاربردها:

  • آداپتورها و شارژرهای کوچک (موبایل، تبلت، لپ‌تاپ سبک)

  • منابع تغذیه استندبای و وسایل کم‌مصرف

  • مدارات الکترونیکی با توان پایین

  • لوازم خانگی و صنعتی کوچک

  • مشخصات ولتاژ تغذیه

    • ورودی AC (Input AC): 85 VAC تا 265 VAC

      • یعنی می‌تواند شبکه برق تک‌فاز جهانی را مستقیم تغذیه کند

    • فرکانس ورودی: 47 تا 63 Hz

    • ولتاژ DC داخلی: این IC MOSFET داخلی دارد و ولتاژ DC مورد نیاز برای مدار کنترل داخلی از طریق خازن بای‌پس (BP) تولید می‌شود (معمولاً 6.5 تا 7.5 V DC)

    • توان خروجی: حدود 28 تا 36 W بسته به طراحی ترانس و مدار

  •
