بی جی تی ترانزیستور FW26025 Transistor BJT | FW 26025

PNP POWER DARLINGTON TRANSISTOR // Collector-Emitter Voltage = 100 V // Collector Current = 20 A


مشخصات فنی و کاربرد

مشخصات بی جی تی ترانزیستور FW26025 Transistor BJT

جنس نیمه هادی

سیلیسیوم (Si)

قطبیت

PNP-darlington

حداکثر توان مصرفی (Pc)

160 W

حداکثر ولتاژ کلکتور-بیس (Vcb)

100 V

حداکثر ولتاژ کلکتور-امیتر (Vce)

100 V

حداکثر ولتاژ امیتر-بیس (Veb)

5 V

حداکثر جریان کلکتور(Ic)

20 A

حداکثر دمای محل پیوند (Tj)

200 C

ظرفیت خازنی کلکتور (Cc)

600 pF

حداقل بهره جریان (Hfe)

300

قاب ترانزیستور

TO3

کاربردها

Linear And Switching Industrial Equipment,General Purpose Amplifier,

ترانزیستور FW26025 قطعه ای سه پایه و از نوع ترانزیستور دوقطبی BJT - بی جی تی است. ترانزیستورها در مدارات به عنوان تقویت کننده، سوئیچ الکترونیکی، نوسان ساز، تثبیت کننده ولتاژ و ... به کار می روند. ترانزیستور FW26025 از نوع ترانزیستور دارلینگتون PNP با ولتاژ 100 ولت و جریان 20 آمپر است که در آمپلی فایر ها و... کاربرد دارد.

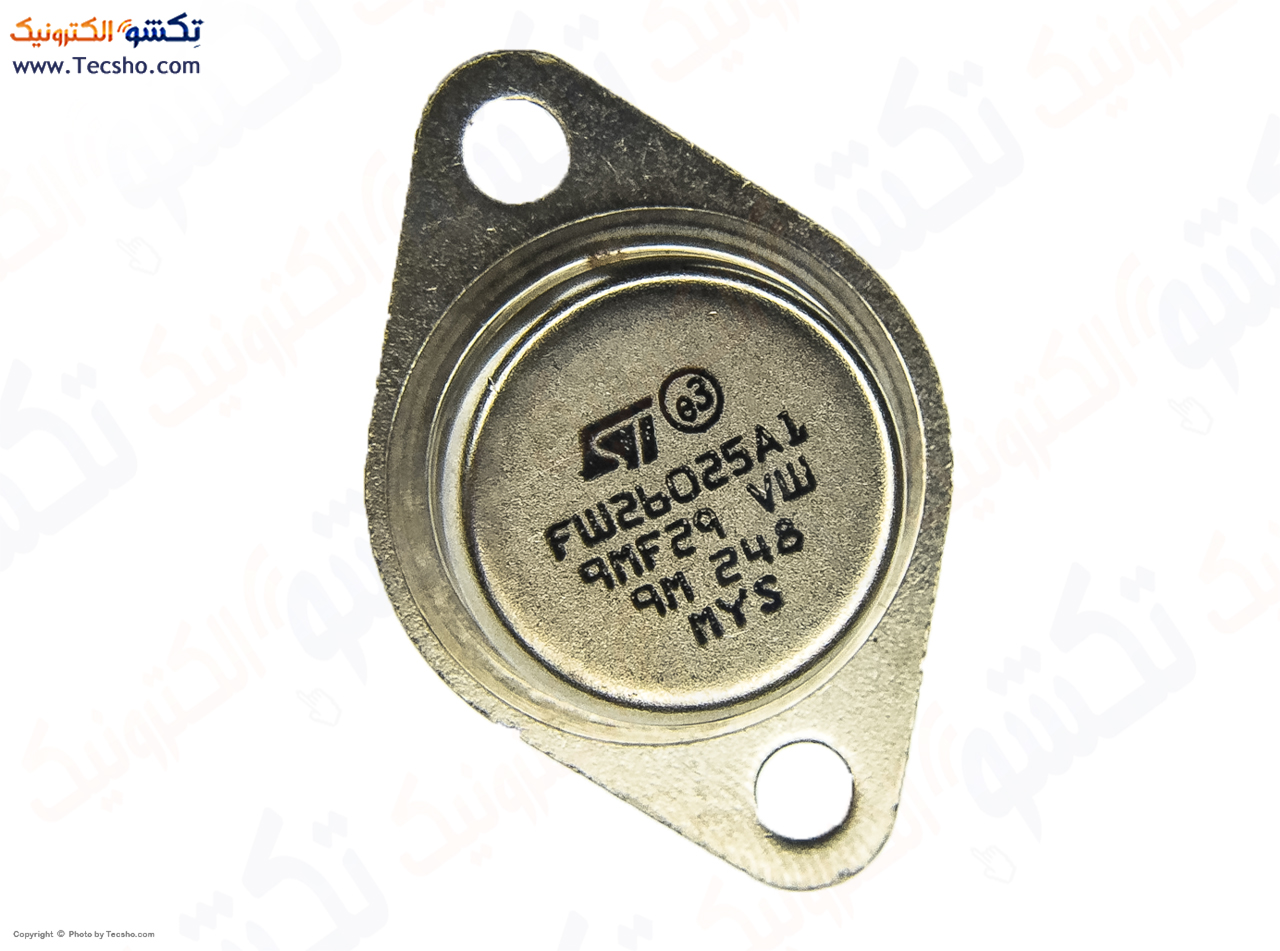

 ترانزیستور FW26025 در حال حاضر در پکیج TO-3 در فروشگاه تکشوالکترونیک موجود است. به زودی نحوه تست ترانزیستور FW26025 در این صفحه معرفی خواهد شد.
ترانزیستور ST26025A مشابه ترانزیستور FW26025A می باشد که در فروشگاه تکشوالکترونیک موجود است.
دیتاشیت ترانزیستور FW26025 در بخش دیتاشیت و فایل ضمیمه موجود است.

 https://tecsho.com/upload/imgs/1400/7/430458.PNG




فیلم تست ترانزیستور bjt به زبان ساده و نحوه تست ترانزیستور npn و pnp و پیدا کردن پایه ها با مولتی متر و تست انواع ترانزیستور سوخته روی برد و مدار smd و تست ترانزیستور FW26025 Transistor BJT
