مشخصات بی جی تی ترانزیستور MJE13005 Transistor BJT
| جنس نیمه هادی |
سیلیسیوم (Si) |
|---|---|
| قطبیت |
NPN |
| حداکثر توان مصرفی (Pc) |
75 W |
| حداکثر ولتاژ کلکتور-بیس (Vcb) |
700 V |
| حداکثر ولتاژ کلکتور-امیتر (Vce) |
400 V |
| حداکثر ولتاژ امیتر-بیس (Veb) |
9 V |
| حداکثر جریان کلکتور(Ic) |
4 A |
| حداکثر دمای محل پیوند (Tj) |
150 C |
| انتقال فرکانس (Ft) |
4 MHz |
| ظرفیت خازنی کلکتور (Cc) |
65 pF |
| حداقل بهره جریان (Hfe) |
10 |
| قاب ترانزیستور |
TO220 |
| کاربردها |
Switching Regulators, Inverters, Motor Controls, Solenoid/Relay drivers and Deflection circuits |

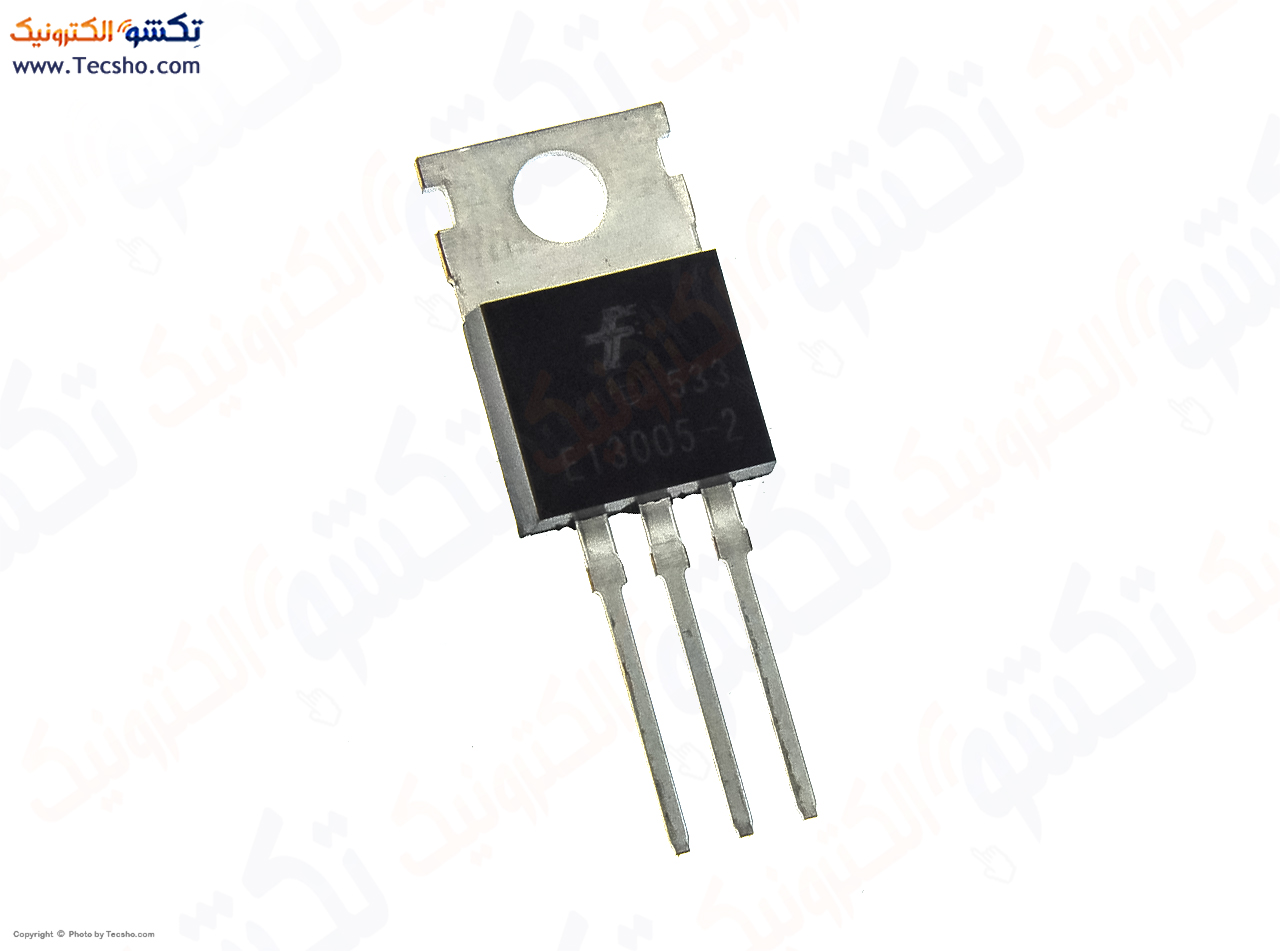

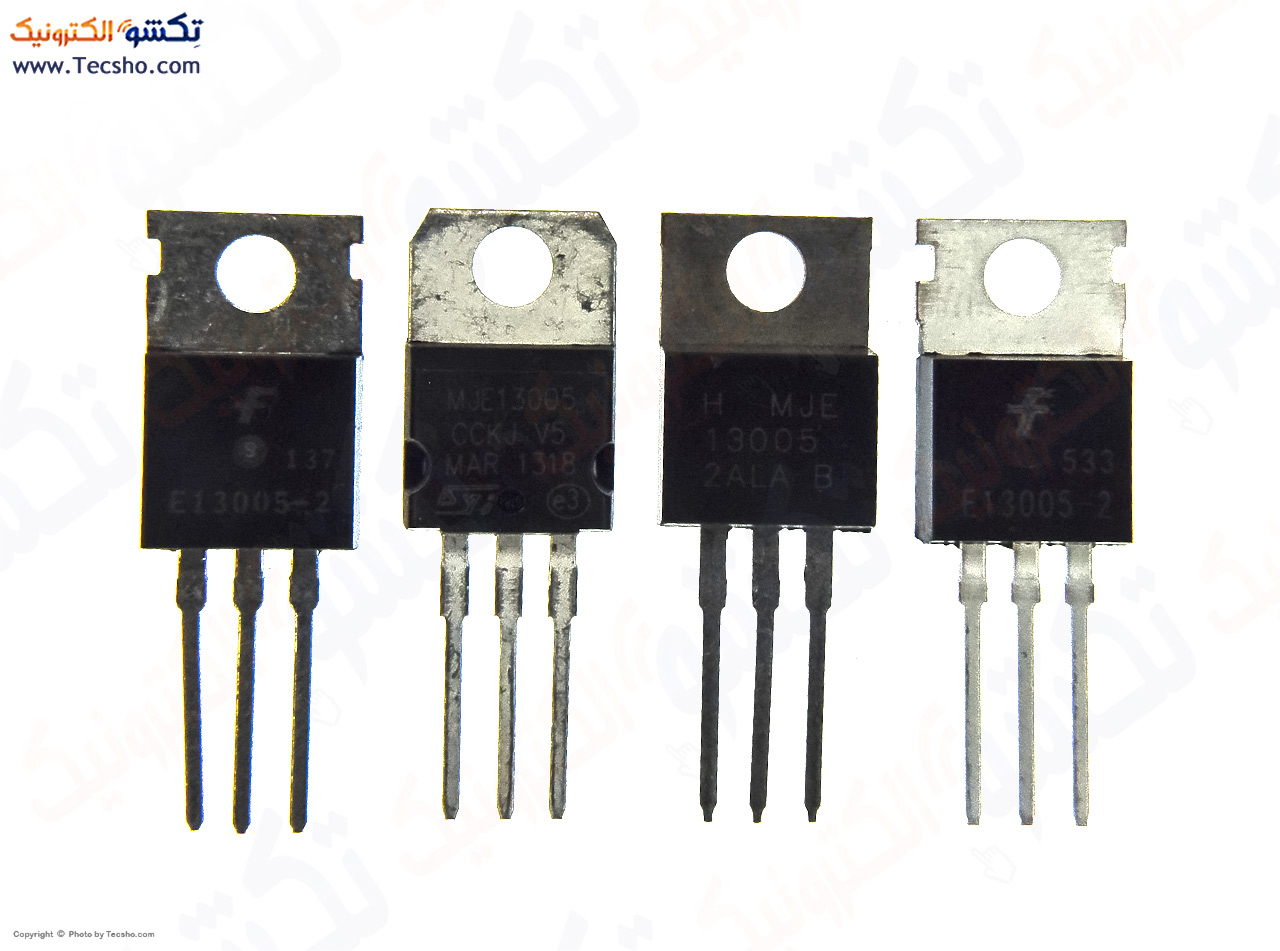

ترانزیستور MJE13005 قطعه ای سه پایه و از نوع ترانزیستور دوقطبی BJT - بی جی تی است. ترانزیستورها در مدارات به عنوان تقویت کننده، سوئیچ الکترونیکی، نوسان ساز، تثبیت کننده ولتاژ و ... به کار می روند. ترانزیستور MJE13005 از نوع منفی یا NPN بوده و جنس نیمه هادی آن سیلیسیم است.
از ترانزیستور MJE13005 به عنوان ترانزیستوری با قابلیت های ولتاژ بالا، سرعت کلیدزنی سریع استفاده می شود. ترانزیستور MJE13005 در حال حاضر در پکیج TO-220 در فروشگاه تکشوالکترونیک موجود است. به زودی نحوه تست ترانزیستور MJE13005 و همچنین مشابه ترانزیستور MJE13005 در این صفحه معرفی خواهد شد.
دیتاشیت ترانزیستور MJE13005 در بخش دیتاشیت و فایل ضمیمه موجود است.
فیلم تست ترانزیستور bjt به زبان ساده و نحوه تست ترانزیستور npn و pnp و پیدا کردن پایه ها با مولتی متر و تست انواع ترانزیستور سوخته روی برد و مدار smd و تست ترانزیستور MJE13005 Transistor BJT
