مشخصات ترانزیستور ماسفت 50N06 MOSFET Transistor
| قطبیت |
N-Channel |
|---|---|
| حداکثر توان مصرفی (Pd) |
120 W |
| حداکثرولتاژ درین-سورس (Vds) |
60 V |
| حداکثر ولتاژ گیت-سورس (Vgs) |
20 V |
| حداکثر جریان درین (Id) |
50 A |
| جریان اشباع درین-سورس (Idss) |
0.01 mA |
| حداکثر دمای محل پیوند (Tj) |
150 C |
| زمان صعود (tr) |
100 nS |
| ظرفیت خازنی ورودی سیگنال-کوچک (Ciss) |
900 pF |
| مقاومت درین-سورس (Rds) |
0.018 Ohm |
| قاب ترانزیستور |
TO220 |
| کاربردها |
Electronic Ballast , Low Power Switching |

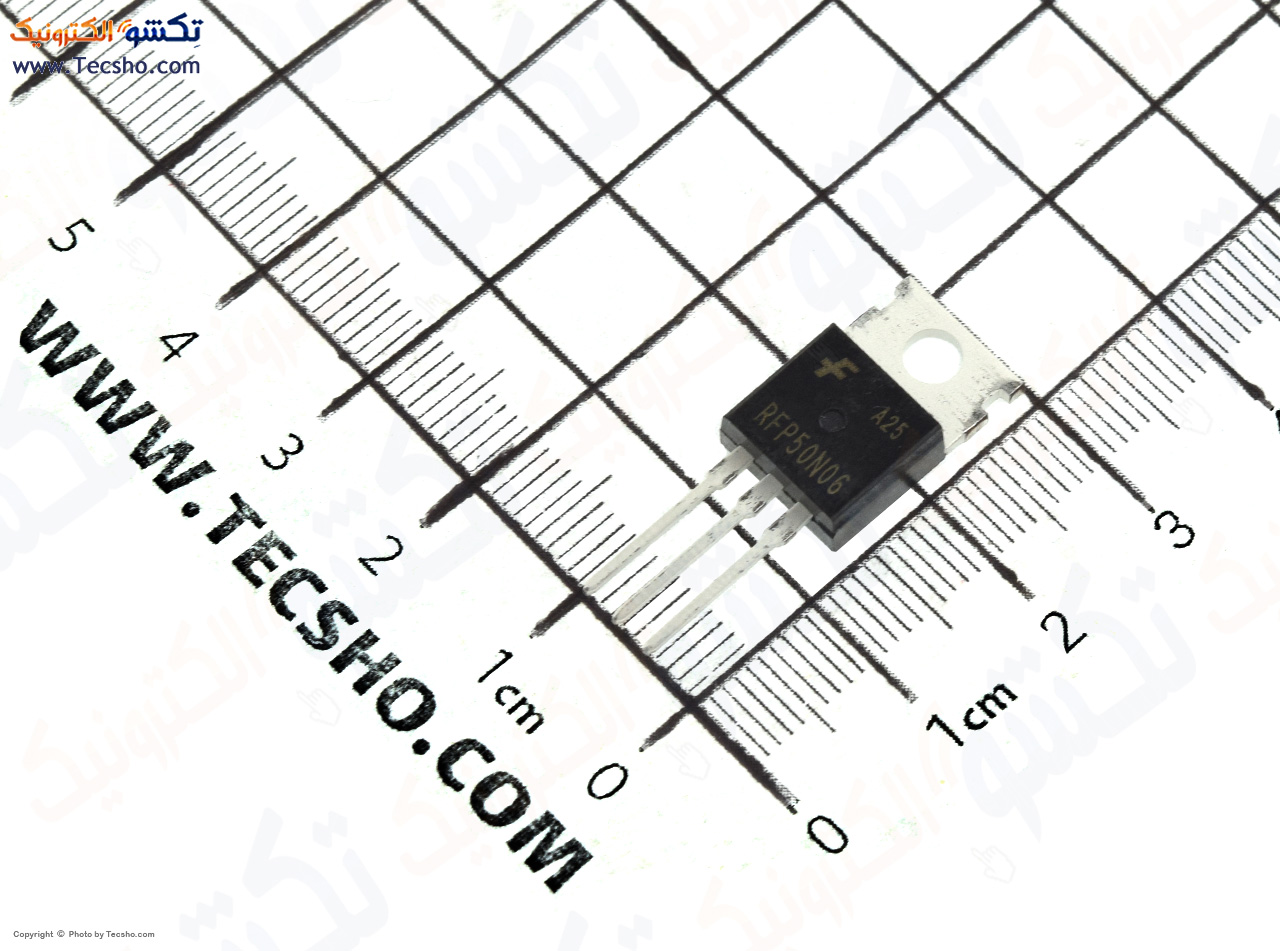

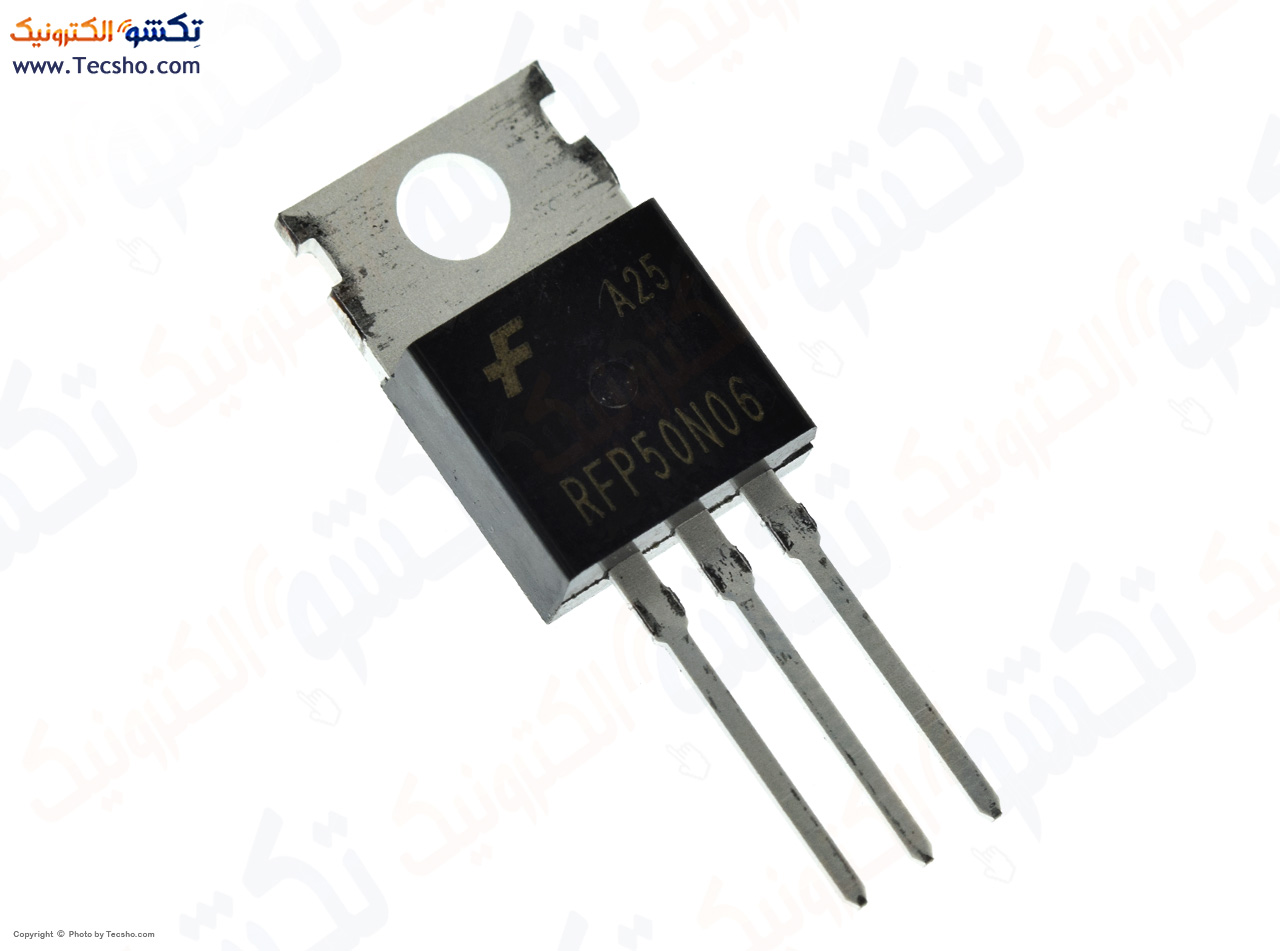

ترانزیستور 50N06 قطعه ای سه پایه و از نوع ترانزیستور ماسفت- MOSFET است. ترانزیستورها در مدارات به عنوان تقویت کننده، سوئیچ الکترونیکی، نوسان ساز، تثبیت کننده ولتاژ و ... به کار می روند. ترانزیستور 50N06 از نوع ماسفت N-channel با ماکزیمم جریان دهی 50 آمپر و ولتاژ 60 ولت است.
کاربرد ترانزیستور 50N06 در دستگاه های UPS، آمپلی فایر اینورتر و ... است.
ترانزیستور 50N06 در حال حاضر در پکیج TO-220 در فروشگاه تکشوالکترونیک موجود است.
به زودی نحوه تست ترانزیستور 50N06 و همچنین مشابه ترانزیستور 50N06 در این صفحه معرفی خواهد شد.
دیتاشیت ترانزیستور 50N06 در بخش دیتاشیت و فایل ضمیمه موجود است.
