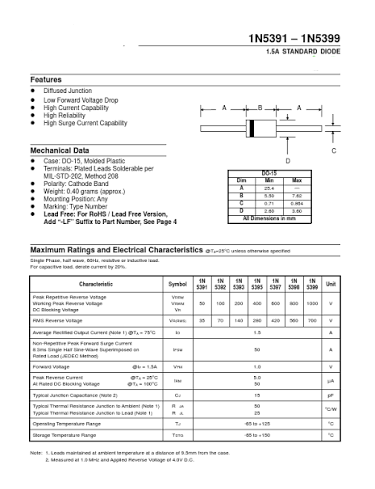

مشخصات دیود 1N5395
| Forward Current (If) |
۱٫۵ آمپر حداکثر جریان مستقیم قابل عبور از دیود به صورت پیوسته در دمای محیط، مناسب برای یکسوسازی جریان در منابع تغذیه و مدارات قدرت متوسط |
|---|---|
| Reverse Voltage (Vrrm) |
۴۰۰ ولت حداکثر ولتاژ معکوس قابل تحمل توسط دیود بدون تخریب، مناسب برای یکسوسازی ولتاژهای شهری ۲۲۰ ولت و مدارات با ولتاژ متوسط |
| Recovery Time |
استاندارد (بازیابی معمولی) دیود از نوع بازیابی استاندارد با زمان بازیابی معکوس در حد چند میکروثانیه، مناسب برای فرکانسهای پایین ۵۰/۶۰ هرتز و کاربردهای عمومی یکسوسازی |
| Forward Voltage (Vf) |
حدود ۱ ولت در جریان ۱٫۵ آمپر افت ولتاژ مستقیم روی دیود در جریان نامی که تلفات توان را تعیین میکند، مقدار پایین آن به راندمان بالاتر مدار کمک میکند |
| Configuration |
Single یک دیود مجزا با قطبیت مشخص شامل آند و کاتد، برای استفاده در مدارات یکسوسازی تکفاز و محافظت از قطبیت |
| Package |
DO-204AC(DO-15) پکیج محوری با قابلیت نصب از طریق سوراخ بر روی برد، مناسب برای کاربردهای عمومی و لحیمکاری دستی و اتوماتیک |
| Number of Channels |
۱ کانال یک کانال یکسوسازی مستقل، مناسب برای مدارات تکفاز و کاربردهای عمومی |
| Breakdown Voltage |
۴۰۰ ولت ولتاژ شکست معکوس دیود که نشاندهنده حداکثر ولتاژ مجاز در حالت بایاس معکوس است |
| Power Dissipation |
حدود ۱٫۵ وات حداکثر توان قابل تلفات توسط دیود در دمای محیط که به جریان و افت ولتاژ مستقیم بستگی دارد و با هیتسینک مناسب قابل افزایش است |
دیود ۱N۵۳۹۵ یکی از اعضای معروف خانواده دیودهای یکسوساز استاندارد است که توسط شرکتهای مختلفی مانند دیوتک و کیایسی تولید میشود
این قطعه به دلیل قیمت اقتصادی، در دسترس بودن و قابلیتهای فنی مناسب، به یک انتخاب رایج در طراحی مدارات الکترونیکی تبدیل شده است
ویژگی کلیدی این دیود، قابلیت عبور جریان ۱٫۵ آمپر با افت ولتاژ مستقیم حدود ۱ ولت است که تلفات توان را به حداقل میرساند
ساختار با اتصال
