مشخصات ماژول شارژر باتری لیتیومی TP4056
| Charging Methood: |
Linearcharge |
|---|---|
| Charging Current: |
1 آمپر |
| Charging Precision: |
1.5 درصد |
| Input Voltage: |
4.5 الی 5.5 ولت |
| Input Interface: |
TYPE C |
| Operating Temperature: |
10- الی 85+ درجه سانتی گراد |
| Package: |
Module |

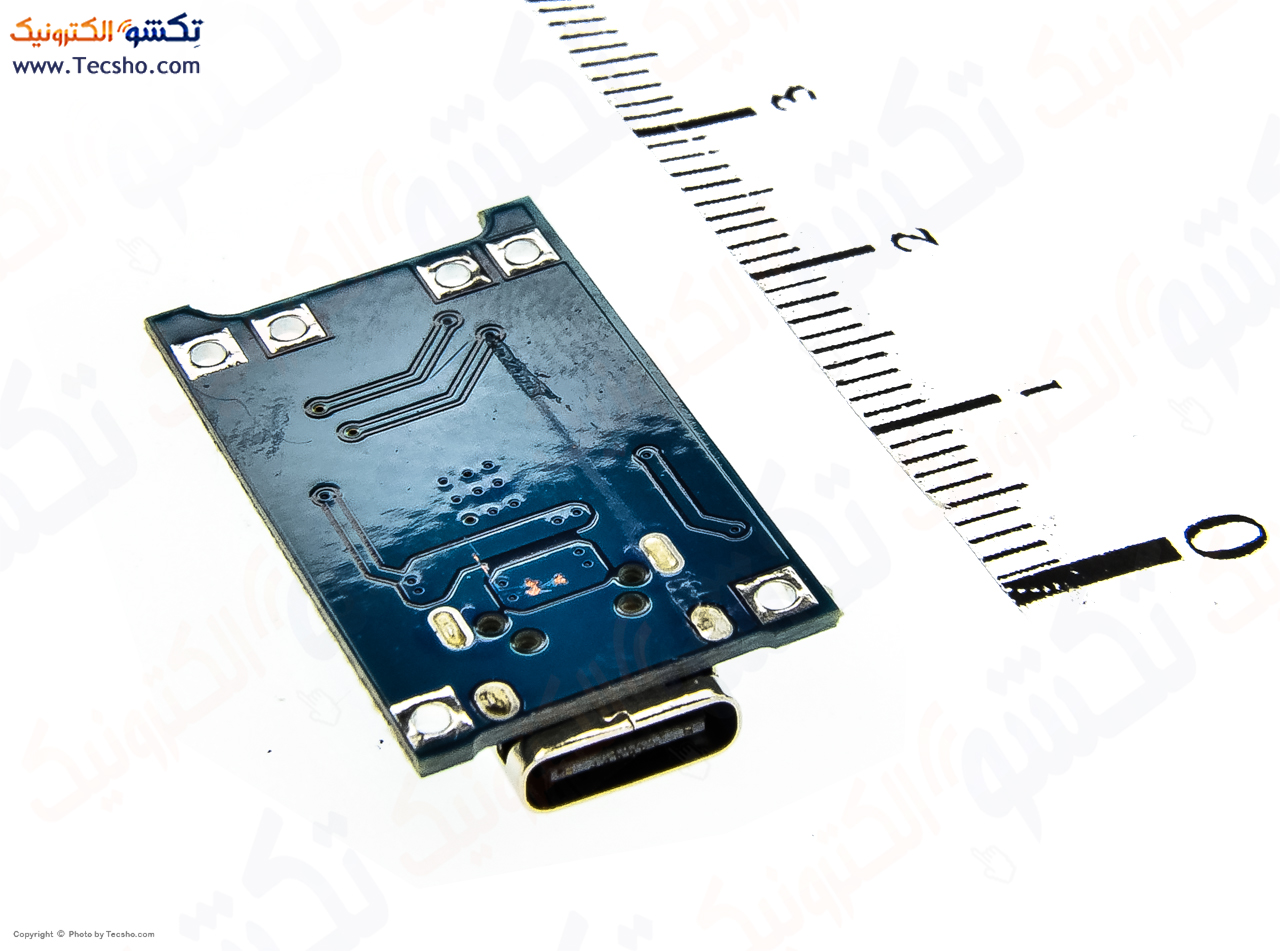

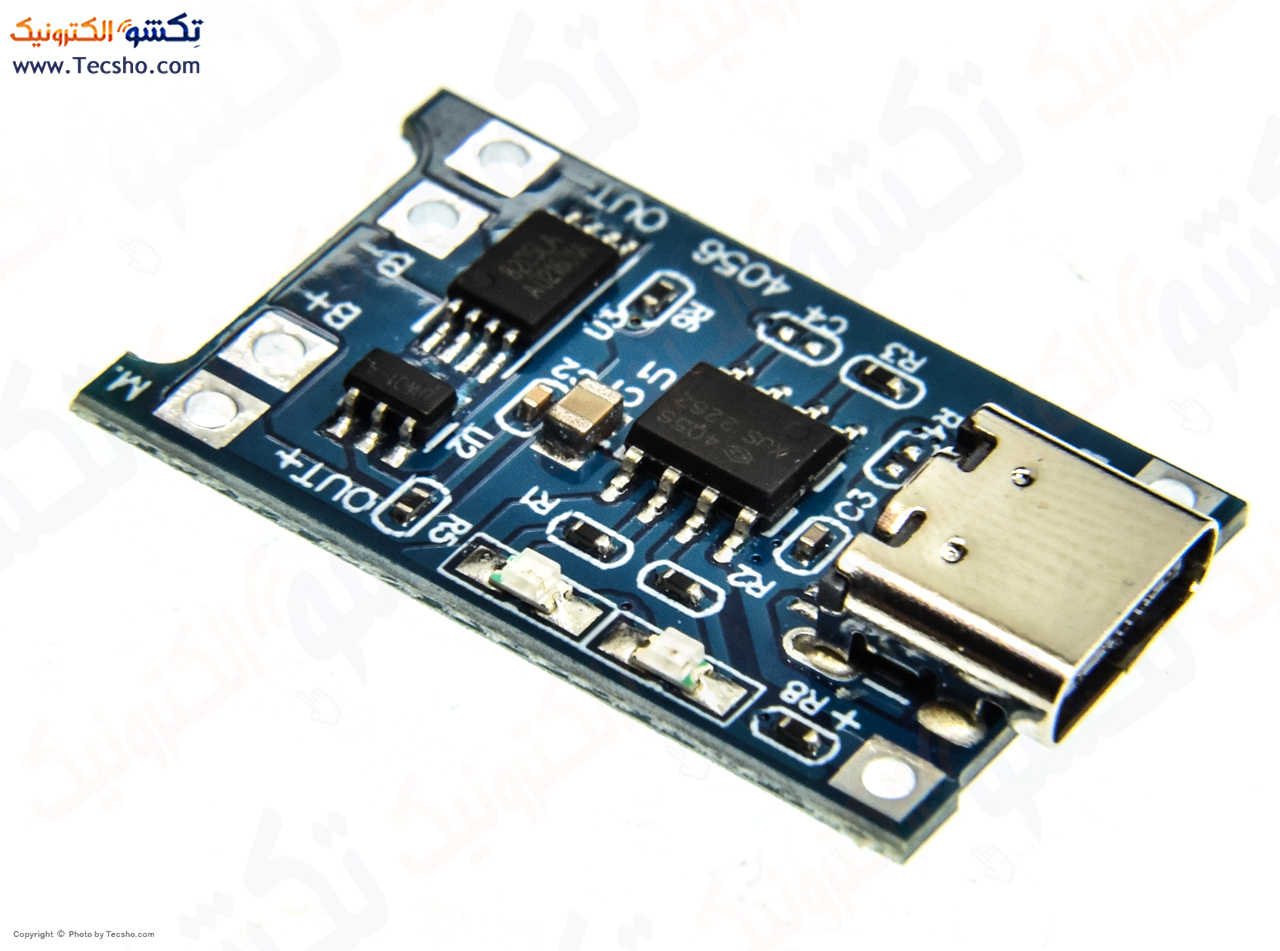

معرفی ماژول شارژر باتری لیتیومی TP4056 نسخه Type‑C
ماژول شارژر باتری لیتیومی TP4056 نسخه Type‑C نسل جدیدی از ماژولهای شارژ سریع و ایمن است که با ورودی USB Type‑C طراحی شده و شارژ دقیق و مطمئنی را برای باتریهای لیتیوم‑یون و لیتیوم‑پلیمر فراهم میکند. این مدل نسبت به نسخههای Micro USB و Mini USB از ولتاژ ورودی پایدارتر و راندمان بالاتری برخوردار است. وجود چیپهای حفاظتی هوشمند از شارژ بیشازحد، تخلیه زیاد و اتصال کوتاه جلوگیری کرده و طول عمر باتری را افزایش میدهد. انتخابی ایدهآل برای پروژههای مدرن آردوینو، IoT و پاوربانکهای قابلحمل.
مشخصات فنی ماژول شارژر باتری لیتیومی TP4056 نسخه Type‑C
مدل: TP4056 (نسخه Type‑C)
ولتاژ ورودی: 4.5 تا 5.5 ولت (پورت Type‑C)
ولتاژ خروجی: 4.2 ولت DC
جریان شارژ: تا 1 آمپر (قابل تغییر با مقاومت Rprog)
چیپ کنترل: TP4056 + DW01 (حفاظت داخلی)
نشانگر LED: قرمز: در حال شارژ / سبز یا آبی: شارژ کامل
ابعاد: تقریباً ۲۵×۱۸ میلیمتر
ویژگیهای ماژول شارژر باتری لیتیومی TP4056 نسخه Type‑C
پشتیبانی از پورت Type‑C برای سازگاری با کابلها و منبعهای تغذیه جدید
طراحی ایمن با چیپ DW01A ضد شارژ و دشارژ بیش از حد
حالت شارژ جریان ثابت / ولتاژ ثابت (CC/CV)
نشانگرهای LED جهت تشخیص وضعیت شارژ
عملکرد پایدار و راندمان بالا
کاربردهای ماژول شارژر باتری لیتیومی TP4056 نسخه Type‑C
ساخت پاوربانک Type‑C
پروژههای آردوینو و ESP32 یا IoT
رباتهای قابلحمل با تغذیه باتری
مدارهای شارژ باتری ۳.۷ ولت
سیستمهای الکترونیکی با باتری لیتیومی (مثل چراغ، اسپیکر، مودم سیار و…)
مزایای ماژول شارژر باتری لیتیومی TP4056 نسخه Type‑C
سرعت شارژ بهتر و پایداری ولتاژ بالاتر
طول عمر بیشتر باتری و محافظت کامل
سازگاری با کابلهای مدرن Type‑C
طراحی کوچک و نصب آسان روی برد
ایمنی بالا و محافظت چندمرحلهای
TP4056 Type C Lithium Battery Charging Module
he TP4056 Type‑C Lithium Battery Charging Module is an advanced version of the popular TP4056 charger designed with a modern USB Type‑C input port. It efficiently charges 3.7V Li‑ion and Li‑polymer batteries with excellent stability and safety. Equipped with a TP4056 + DW01 chip, it offers full protection against overcharge, over‑discharge, and short circuits. LED indicators display charging status clearly, making it ideal for DIY electronics, power banks, Arduino, and IoT projects. With its compact size, high efficiency, and secure charging system, this board ensures long battery life and smooth performance for all portable electronic circuits.
Technical Specifications
Model: TP4056 (Type‑C version)
Input voltage: 4.5 – 5.5 V (USB Type‑C)
Output voltage: 4.2 V DC
Charging current: up to 1 A (adjustable by Rprog resistor)
Protection IC: DW01A + MOSFET protection
LED indicators: Red = charging / Green (or Blue) = full
Dimensions: approx. 25 × 18 mm
Features
Type‑C connector for modern USB compatibility
Built‑in protection against overcharge, over‑discharge, and short circuit
Constant‑current / constant‑voltage (CC/CV) charging mode
Dual LED charging indicators
High efficiency and compact design
Applications
DIY power banks and portable devices
Arduino, ESP32, and IoT battery projects
Robots, smart lighting, wireless sensors
3.7 V lithium battery charger circuits
Advantages
Fast and stable charging performance
Extended battery lifespan
Universal Type‑C input
Compact, easy‑to‑integrate design
Multi‑stage protection for safety
Current: 1A adjustable
Charge precision: 1.5%
Input voltage: 4.5V-5.5V
Full charge voltage: 4.2V
Led indicator: red is charging Green is full charged
Input interface: Type CUSB
Work temperature: -10° to +85°
