مشخصات آی سی TDA2003A IC
| نوع: |
آی سی تقویتکننده توان صوتی کلاس B تککاناله (مونو) TDA2003 یک تقویتکننده توان صوتی یکپارچه که برای کاربردهای فرکانس پایین (صوتی) با کلاس B طراحی شده است. این قطعه قادر به ارائه توان خروجی قابل توجه با اعوجاج هارمونیک پایین است و به طور ویژه برای استفاده در سیستمهای صوتی خودرو و رادیوهای ماشین توسعه یافته است. |
|---|---|
| تعداد پایه: |

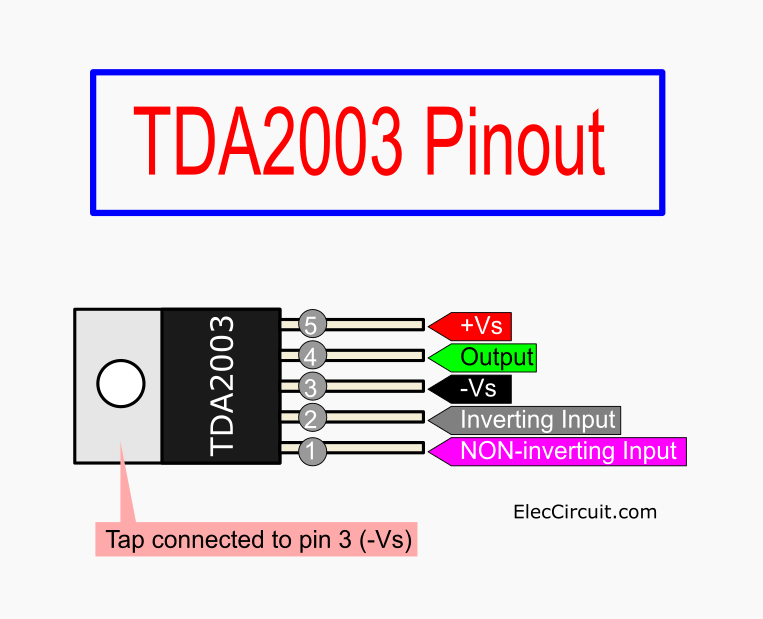

۵ پایه شامل پایههای ورودی غیرمعکوسکننده (پایه ۱)، ورودی معکوسکننده (پایه ۲)، زمین (پایه ۳)، خروجی (پایه ۴) و تغذیه (پایه ۵) میباشد. |
| پکیج: |
Pentawatt (معادل TO-220 با ۵ پایه) یک پکیج از نوع نصب از طریق سوراخ (Through-Hole) با ۵ پایه که برای نصب بر روی هیتسینک طراحی شده است. این پکیج به دلیل قابلیت انتقال حرارت عالی، برای کاربردهای با توان متوسط تا بالا بسیار مناسب است. |
| ولتاژ تغذیه: |
محدوده عملیاتی ۸ تا ۱۸ ولت (حداکثر ولتاژ تغذیه DC ۲۸ ولت و پیک ۴۰ ولت) گستره ولتاژ تغذیه وسیع، امکان استفاده از آن را در سیستمهای ۱۲ ولت خودرو و منابع تغذیه مختلف فراهم میکند. طراحی آن به گونهای است که در برابر نوسانات ولتاژ خودرو (Load Dump) مقاوم است. |
| توان مصرفی: |
توان خروجی تا ۱۰ وات (بسته به ولتاژ تغذیه و امپدانس بار) با جریان خروجی پیک تا ۳٫۵ آمپر این قطعه میتواند توان مناسبی را برای بلندگوهای خودرو و سیستمهای صوتی کوچک تأمین کند. جریان خروجی بالا، آن را برای راهاندازی بلندگوهای با امپدانس پایین (۴ اهم) ایدهآل میسازد. |
| حداکثر دمای کاری: |
محدوده -۴۰ تا ۱۵۰+ درجه سانتیگراد (دمای اتصال) این گستره دمایی بسیار وسیع، عملکرد مطمئن را در شرایط محیطی سخت مانند داخل خودرو تضمین میکند. |
| کاربرد: |
تقویتکننده صوتی رادیوهای ماشین، سیستمهای صوتی قابل حمل، تقویتکنندههای توان متوسط برای بلندگوها، و بهطور کلی هر جایی که نیاز به یک تقویتکننده کلاس B با توان متوسط، جریان بالا و تغذیه ۱۲ ولت وجود دارد. |
آیسی TDA2003 یکی از معروفترین و پرکاربردترین تقویتکنندههای صوتی در جهان است که توسط شرکت **STMicroelectronics** تولید شده است. این قطعه به دلیل **سادگی استفاده، جریان خروجی بالا و مقاومت عالی در برابر شرایط سخت خودرویی**، به یک **استاندارد صنعتی** در سیستمهای صوتی خودرو تبدیل شده است.
**ویژگیهای برجسته این قطعه عبارتند از:**
* **جریان خروجی بالا (تا ۳٫۵ آمپر):** امکان راهاندازی بلندگوهای با امپدانس پایین و توان بالا را فراهم میکند.
* **مقاومت در برابر نوسانات ولتاژ خودرو:** با حفاظت در برابر افزایش ناگهانی ولتاژ (Load Dump) تا ۴۰ ولت.
* **حفاظتهای جامع:** شامل حفاظت در برابر اتصال کوتاه (بین تمام پایهها و زمین) و مدارات محدودکننده حرارت.
* **تعداد قطعات خارجی کم:** با تنها چند قطعه جانبی، مدار تقویتکننده کامل میشود و طراحی را بسیار ساده میکند.
* **اعوجاج هارمونیک و متقاطع پایین:** کیفیت صدای مطلوبی را ارائه میدهد.
