مشخصات ماژول کاهنده 200 وات 12 آمپر
معرفی ماژول کاهنده 200 وات 12 آمپر (XL4016): راهحلی قدرتمند برای تنظیم ولتاژ DC
در دنیای پیچیده الکترونیک، نیاز به تنظیم دقیق و کارآمد ولتاژ امری حیاتی است. چه در پروژههای تحقیقاتی و توسعه، چه در ساخت سیستمهای صنعتی و چه در علاقهمندیهای شخصی، یک منبع تغذیه پایدار و قابل اطمینان، ستون فقرات هر مدار محسوب میشود. ماژول کاهنده 200 وات 12 آمپر، مجهز به چیپ قدرتمند XL4016، یکی از بهترین گزینهها برای کاربرانی است که به دنبال یک راهحل انعطافپذیر، با راندمان بالا و قابلیت اطمینان در کاهش ولتاژ DC هستند. این متن به بررسی جامع این ماژول، مشخصات فنی، کاربردها، مزایا و نکات کلیدی در استفاده از آن میپردازد.
آشنایی با ماژول کاهنده DC-DC (Buck Converter)
پیش از ورود به جزئیات ماژول XL4016، درک مفهوم Buck Converter ضروری است. Buck Converter یا مبدل کاهنده، نوعی مبدل DC-DC است که ولتاژ ورودی DC را به ولتاژ خروجی DC با سطح پایینتر تبدیل میکند. این فرآیند با استفاده از المانهای کلیدی مانند سلف (که در این ماژول به صورت یک هسته حلقوی بزرگ و طلایی رنگ دیده میشود)، خازنها، دیود و سوئیچهای الکترونیکی (مانند ترانزیستورهای MOSFET) انجام میشود. مزیت اصلی Buck Converter ها نسبت به رگولاتورهای خطی (Linear Regulators)، راندمان بسیار بالاتر آنهاست. در حالی که رگولاتورهای خطی انرژی اضافی را به صورت گرما تلف میکنند، Buck Converter ها بخش قابل توجهی از این انرژی را ذخیره و مجدداً استفاده میکنند، که منجر به اتلاف حرارت کمتر و بهرهوری انرژی بیشتر میشود.
مشخصات فنی ماژول کاهنده 200 وات 12 آمپر (XL4016)
این ماژول با تکیه بر چیپ XL4016، مجموعهای چشمگیر از قابلیتها را ارائه میدهد:
توان و جریان خروجی: با توان نامی 200 وات و حداکثر جریان خروجی 12 آمپر، این ماژول قادر به تامین انرژی مورد نیاز بسیاری از دستگاهها و مدارهای پرمصرف است. این قابلیت، آن را برای کاربردهایی فراتر از پروژههای کوچک و متوسط ایدهآل میسازد.
ولتاژ ورودی: محدوده ولتاژ ورودی این ماژول معمولاً بین 3 تا 40 ولت DC ذکر شده است. با این حال، بر اساس دیتاشیت رسمی چیپ XL4016، محدوده ولتاژ ورودی توصیه شده 8 تا 36 ولت است. این تفاوت در مشخصات فروشگاهها، نشاندهنده اهمیت توجه به ولتاژ ورودی واقعی و شرایط عملیاتی است. ورودیهای بالاتر از 36 ولت ممکن است پایداری و طول عمر ماژول را تحت تأثیر قرار دهند.
ولتاژ خروجی قابل تنظیم: یکی از برجستهترین ویژگیهای این ماژول، قابلیت تنظیم ولتاژ خروجی است. این ولتاژ را میتوان در بازه وسیعی، از حدود 1.2 ولت تا 30 یا 32 ولت (و در برخی منابع تا 36 ولت) تنظیم کرد. این انعطافپذیری، ماژول را برای طیف گستردهای از نیازهای ولتاژ مناسب میسازد. تنظیم ولتاژ معمولاً از طریق یک پتانسیومتر (پیچ تنظیم) روی برد انجام میشود.
راندمان بالا: راندمان این ماژول میتواند تا 95% نیز برسد، به خصوص در شرایط بارگذاری بهینه و ولتاژ ورودی مناسب. این راندمان بالا به معنای اتلاف انرژی کمتر به صورت گرما و افزایش بهرهوری کلی سیستم است.
هیت سینک (Heatsink): وجود یک هیت سینک آلومینیومی قدرتمند، به دفع موثر حرارت تولید شده در حین کارکرد کمک شایانی میکند. این امر به ویژه در بارهای سنگین و جریانهای بالا، برای حفظ عملکرد پایدار و جلوگیری از داغ شدن بیش از حد ماژول، ضروری است.
مدارات حفاظتی: گرچه در مشخصات اولیه به تفصیل ذکر نشده، اما معمولاً این نوع ماژولها دارای حفاظتهای اولیه در برابر اتصال معکوس ورودی یا اضافه جریان هستند. با این حال، توصیه میشود همواره از رعایت قطبیت صحیح و عدم تجاوز از حداکثر جریان مجاز اطمینان حاصل کنید.
ابعاد و اتصالات: این ماژول دارای ابعاد فشرده است و معمولاً با ترمینالهای پیچی برای ورودی و خروجی عرضه میشود که نصب و سیمکشی را آسان میکند.
کاربردهای متنوع ماژول کاهنده 200 وات 12 آمپر
انعطافپذیری و قدرت این ماژول، آن را برای طیف وسیعی از کاربردها مناسب ساخته است:
منابع تغذیه آزمایشگاهی: ساخت یا ارتقاء منابع تغذیه قابل تنظیم برای کارگاههای الکترونیک، با قابلیت ارائه ولتاژ و جریان دلخواه.
شارژرهای باتری: تنظیم ولتاژ خروجی برای شارژ انواع باتریهای لیتیوم-یون، سرب-اسید و… با جریان مناسب.
تغذیه تجهیزات خودرو: کاهش ولتاژ سیستم 12 یا 24 ولت خودرو به سطوح پایینتر برای تغذیه دستگاههای الکترونیکی حساس.
سیستمهای خورشیدی: تنظیم ولتاژ پنلهای خورشیدی به سطح مورد نیاز برای شارژ باتریها یا تغذیه دستگاهها.
پروژههای DIY و رباتیک: تامین تغذیه پایدار برای موتورها، درایورها، میکروکنترلرها و سنسورها در پروژههای خلاقانه.
روشنایی LED: راهاندازی و کنترل توان LED های پرقدرت که نیاز به جریان ثابت و ولتاژ مشخص دارند.
تغذیه ماژولهای الکترونیکی: فراهم کردن ولتاژ ورودی دقیق برای سایر ماژولها یا دستگاههایی که نیاز به ولتاژ خاصی دارند.
نکات مهم در استفاده و سیمکشی
برای بهرهبرداری بهینه و ایمن از این ماژول، توجه به نکات زیر ضروری است:
بررسی ولتاژ ورودی و خروجی: پیش از اتصال تغذیه، ولتاژ ورودی را با مولتیمتر اندازهگیری کنید تا از محدوده مجاز ماژول (ترجیحاً 8 تا 36 ولت) اطمینان حاصل شود. پس از تنظیم پتانسیومتر، ولتاژ خروجی را در حالت بدون بار (Open Load) تنظیم کنید.
دقت در سیمکشی: پایههای ورودی (+) و (-) و خروجی (+) و (-) را به درستی متصل کنید. اتصال معکوس میتواند به ماژول آسیب برساند.
خنککاری: اگرچه ماژول دارای هیت سینک است، اما در کاربردهای با جریان بالا و مداوم (نزدیک به 12 آمپر)، اطمینان از تهویه مناسب محیط اطراف ماژول یا حتی افزودن فن خنککننده، توصیه میشود. عدم خنککاری کافی میتواند منجر به کاهش راندمان، طول عمر کم و یا حتی آسیب دائمی به ماژول شود.
جریان خروجی: توان 200 وات و جریان 12 آمپر، مقادیر حداکثری هستند. در ولتاژهای خروجی پایینتر، جریان بیشتری قابل دریافت است (توان = ولتاژ × جریان). اما همواره باید به حداکثر جریان 12 آمپر توجه داشت. برای جریانهای بالاتر از 8-10 آمپر، کاهش ولتاژ ورودی یا اطمینان از خنککاری قویتر، اهمیت بیشتری پیدا میکند.
نویز خروجی: مانند سایر مبدلهای سوئیچینگ، این ماژول نیز ممکن است مقداری نویز در خروجی ایجاد کند. برای کاربردهایی که به نویز بسیار حساس هستند (مانند مدارهای صوتی یا RF دقیق)، ممکن است نیاز به اضافه کردن فیلترهای LC اضافی در خروجی باشد.
کیفیت ساخت: مشخصات فنی دقیق و عمر مفید ماژول میتواند بسته به کیفیت ساخت برد و قطعات استفاده شده توسط تولیدکنندگان مختلف، متفاوت باشد. خرید از فروشندگان معتبر و بررسی نظرات کاربران میتواند به انتخاب بهتر کمک کند.
200W 12A DC-DC Buck Converter Module (XL4016): A Powerful Solution for Voltage Regulation
In the intricate world of electronics, the need for precise and efficient voltage regulation is paramount. Whether in research and development projects, industrial system construction, or personal hobbies, a stable and reliable power supply forms the backbone of any circuit. The 200W 12A Buck Converter Module, equipped with the powerful XL4016 chip, stands out as an excellent choice for users seeking a flexible, high-efficiency, and reliable solution for DC voltage step-down. This article provides a comprehensive overview of this module, including its technical specifications, applications, advantages, and key usage considerations.
Understanding DC-DC Buck Converters
Before delving into the specifics of the XL4016 module, grasping the concept of a Buck Converter is essential. A Buck Converter, also known as a step-down converter, is a type of DC-DC converter that efficiently transforms a higher DC input voltage into a lower DC output voltage. This process relies on key electronic components such as an inductor (visible as a large, golden toroidal core in this module), capacitors, diodes, and electronic switches (like MOSFETs). The primary advantage of Buck Converters over linear regulators lies in their significantly higher efficiency. While linear regulators dissipate excess energy as heat, Buck Converters store and reuse a substantial portion of this energy, resulting in less heat generation and improved power efficiency.
Technical Specifications of the 200W 12A DC-DC Buck Converter Module (XL4016)
Leveraging the XL4016 chip, this module offers an impressive set of capabilities:
Output Power and Current: With a rated power of 200 watts and a maximum output current of 12 amperes, this module can supply the energy requirements of many power-hungry devices and circuits. This capability makes it ideal for applications beyond small to medium-sized projects.
Input Voltage Range: The input voltage range for this module is typically specified between 3 to 40V DC. However, according to the official XL4016 datasheet, the recommended input voltage range is 8 to 36V. This discrepancy among various supplier specifications highlights the importance of verifying the actual input voltage and operating conditions. Input voltages exceeding 36V might affect the module’s stability and lifespan.
Adjustable Output Voltage: One of the most prominent features of this module is its adjustable output voltage capability. This voltage can be set within a wide range, typically from approximately 1.2V up to 30V or 32V (and in some sources, up to 36V). This flexibility makes the module suitable for a broad spectrum of voltage needs. Voltage adjustment is usually performed via a potentiometer (adjustment knob) located on the board.
High Efficiency: The efficiency of this module can reach up to 95%, particularly under optimal load conditions and with a suitable input voltage. This high efficiency translates to less energy wasted as heat and increased overall system productivity.
Heatsink: The inclusion of a robust aluminum heatsink significantly aids in the effective dissipation of heat generated during operation. This is crucial, especially under heavy loads and high currents, to maintain stable performance and prevent overheating of the module.
Protective Circuits: Although not always detailed in basic specifications, these types of modules typically incorporate basic protections against input reverse polarity or overcurrent. However, it is always recommended to ensure correct polarity connections and to avoid exceeding the maximum rated current.
Dimensions and Connections: This module features a compact form factor and usually comes with screw terminals for input and output connections, simplifying installation and wiring.
Diverse Applications of the 200W 12A Buck Converter Module
The flexibility and power of this module make it suitable for a wide array of applications:
Lab Power Supplies: Building or upgrading adjustable power supplies for electronics workshops, capable of delivering user-defined voltage and current.
Battery Chargers: Regulating output voltage for charging various types of batteries, including Lithium-ion, Lead-acid, etc., with appropriate current.
Automotive Electronics: Stepping down voltage from vehicle systems (12V or 24V) to lower levels for sensitive electronic devices.
Solar Power Systems: Adjusting the voltage from solar panels to the required level for battery charging or powering devices.
DIY and Robotics Projects: Providing stable power for motors, drivers, microcontrollers, and sensors in creative projects.
LED Lighting: Powering and controlling high-power LEDs that require a specific voltage and constant current.
Powering Electronic Modules: Supplying precise input voltage to other modules or devices that require a specific voltage level.
Important Considerations for Usage and Wiring
To ensure optimal and safe utilization of this module, adherence to the following points is essential:
Verify Input and Output Voltages: Before connecting the power supply, measure the input voltage with a multimeter to confirm it is within the module’s acceptable range (preferably 8-36V). After adjusting the potentiometer, set the output voltage with no load (Open Load).

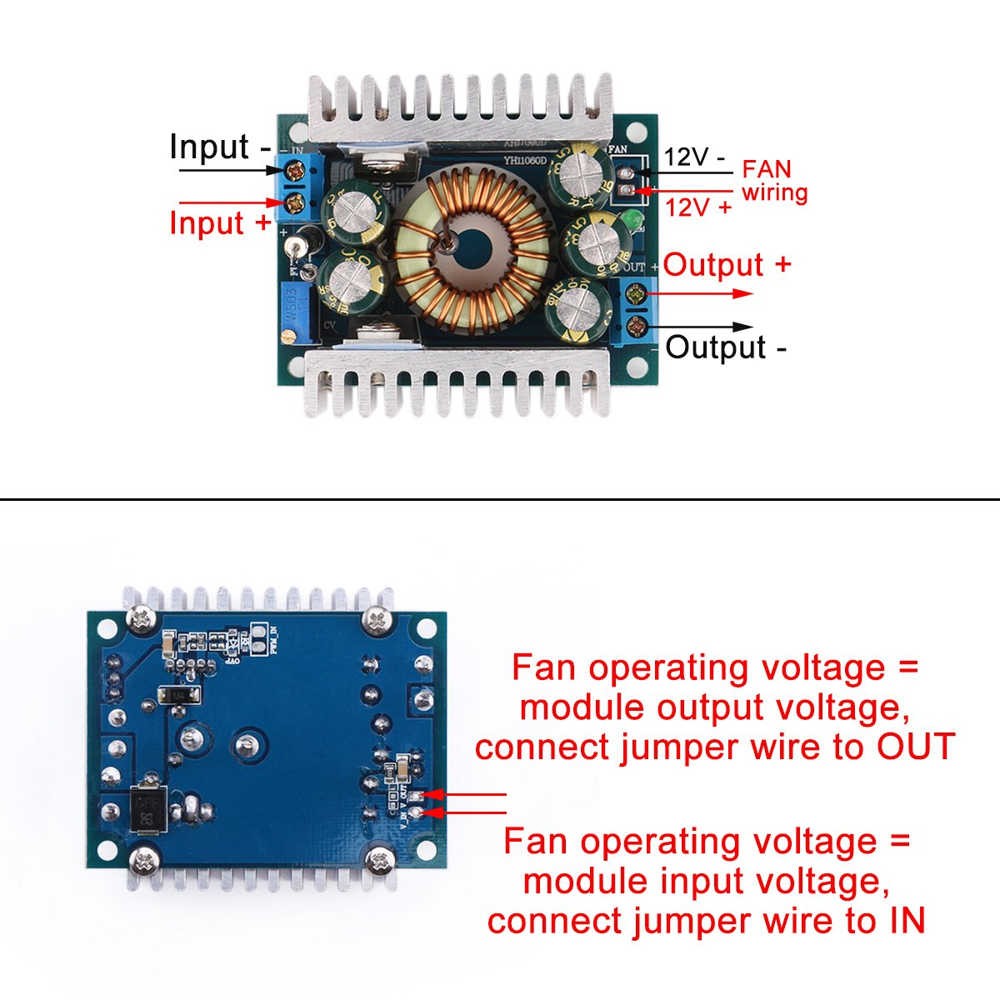

Correct Wiring: Ensure that the input (+) and (-) terminals, as well as the output (+) and (-) terminals, are connected correctly. Reverse polarity can damage the module.
Cooling: Although the module includes a heatsink, for applications involving high and continuous currents (approaching 12A), ensuring adequate ventilation around the module or even adding a cooling fan is recommended. Insufficient cooling can lead to reduced efficiency, shorter lifespan, or permanent damage.
Output Current: The 200W and 12A ratings are maximum values. Lower output voltages allow for higher currents (Power = Voltage × Current), but always adhere to the 12A maximum current limit. For currents exceeding 8-10A, reducing the input voltage or ensuring robust cooling becomes increasingly critical.
Output Noise: Like other switching converters, this module may introduce some noise into the output. For applications highly sensitive to noise (e.g., audio circuits or precise RF applications), additional LC filters may be required at the output.
Build Quality: The precise technical specifications and lifespan of the module can vary depending on the build quality of the PCB and the components used by different manufacturers. Purchasing from reputable vendors and reviewing user feedback can aid in making a better choice.
Conclusion
The 200W 12A DC-DC Buck Converter Module based on the XL4016 chip is a highly functional and powerful electronic component that caters to a wide range of DC voltage regulation needs. With its precise output voltage adjustment, high efficiency, significant current handling capability, and reasonable cost, this module has become an indispensable tool for engineers, students, electronics enthusiasts, and custom system builders. By adhering to technical guidelines and proper wiring practices, you can harness the full potential of this module and bring your electronic projects to fruition with greater confidence
